M134六管航空機槍M143六管航空機槍美軍在侵略越南戰爭期間為其直升飛機裝備的一種高射速武器。使用28伏特直流電機作為旋轉驅動，也可以安裝在各種車輛、小型船艇上甚至手持，作為支援火力和壓制火力。由於使用了加特林機槍原理，其最高射速可達6000發/分鐘。同時由於直流電機的轉速可調，射速可以在300發/分鐘－6000發/分鐘可調。缺點是耗彈量極大造成戰鬥持續時間短；槍管溫升問題嚴重；結構複雜，難以在戰時排除故障。主要列裝部隊的有5.56毫米口徑型號和7.62毫米口徑型號。12.7毫米口徑型號只作了小批量生產。
設計
M134六管航空機槍M134使用28伏特直流電動機作為旋轉驅動，也可以安裝在各種車輛、小型船艇上，作為支援火力和壓制火力。由於使用了加特林機槍原理，其最高射速可達6000發／分鐘。同時由於直流電機的轉速可調，射速可調在300發／分鐘至6000發／分鐘。缺點是耗彈量極大造成戰鬥持續時間短；槍管升溫問題嚴重；結構複雜，難以在作戰時排除故障。主要列裝部隊的有7.62毫米口徑型號，12.7毫米口徑型號只作了小批量生產。
主要結構

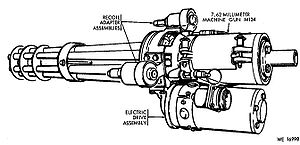

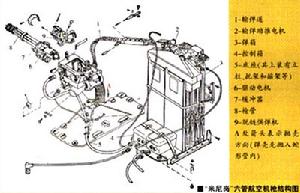

M134六管航空機槍M134六管航空機槍主要由槍身、槍座、彈箱、控制箱(電源箱)四大部分組成。槍身包括槍管、機匣、旋轉體、機心、供彈機、電動機等組件。槍座包括搖架、托架、立柱、底座等。
槍管該槍的槍管重量較小,每根只有1.08千克重。固定時,只要將槍管穿過槍管箍並插入旋轉體上對應的孔中轉動180°即可。通常6根槍管是平行放置的,但若採用特製的槍管箍,槍管束固定後可呈錐狀,從而改變射彈散布,使槍能集中對付某一確定射程上的目標。
機匣機匣是整體鑄件,容納旋轉體,同時又是緩衝器和供彈機導板酌固定支架。機匣的內表面上有槍機滾輪運動的曲線糟。

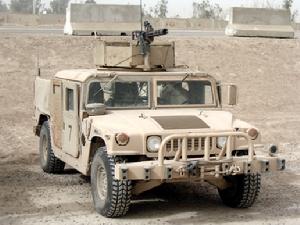

裝有M134六管機槍的HMMWV旋轉體旋轉體是槍身的主要部件,用滾柱軸承安裝於機匣中。旋轉體前端安裝6根槍管,圓柱面上有6條機心導槽,6條可卸的機心導軌則是用螺栓固定在導槽之間的筋上。每條機心導槽的底面上還有一段“S”形的擊發導槽,控制擊針待擊和擊發。
機心該槍的6套機心分別配屬於對應的槍管,閉鎖方式為機頭迴轉式。機心隨旋轉體一起轉動的同時並在機心導槽中作直線運動。機心由機頭、機體、擊針等組成。機頭上有剛性抽殼鉤。擊針後端有一曲拐狀突起,卡入旋轉體“S”形擊發導槽之中。
供彈機M134的供彈機結構十分複雜,其供彈動作是在旋轉體的帶動下完成的。脫鏈方式為縱向直推。固定在機匣上的導板是一個重要的零件,它使槍彈準確地從供彈機進入旋轉體並置於抽殼鉤槽內。另外在槍彈擊發後使彈殼脫離旋轉體,以完成拋殼動作。
工作原理
M134六管航空機槍閉合“米尼崗”M134六管航空機槍總電源開關,按壓握把上的擊發按鈕,齒輪傳動,旋轉體和6根槍管一起旋轉,信時,旋轉體後齒輪帶動供彈機齒輪轉動。
每個機心都隨著旋轉體轉動,各機心的滾輪都受到機匣內表面的曲線槽約束,使它們沿著各自在旋轉體上的導軌作前後直線運動,完成取彈、推彈入膛等一系列動作。機頭在機體上的閉鎖斜面的作用下迴轉閉鎖。與此同時,擊針尾端的曲拐狀突起受旋轉體中“S”形擊發導槽的限制,使擊針處於待擊狀態(擊針簧被壓縮)、。當槍機隨旋轉體轉至正上方位置門2點鐘位置)時,機頭完成閉鎖,擊針曲拐狀突起從“S”形導槽中解脫,擊針擊發槍彈。機匣內表面曲線槽的前部有一直線段,機心在其中運動,始終保持閉鎖狀態,即機心只隨旋轉體轉動,而不能開鎖和後退,由此起到擊發後的機械保險作用。
當機心滾輪越過曲線槽的直線段之後,機體後退,帶動機頭迴轉開鎖。之後整個機心帶動彈殼後退,完成抽殼出膛的動作。機心後退的同時,仍隨旋轉體旋轉。當轉至下方位置時,導板使彈殼脫離旋轉體向下拋出。至此,一個槍機就完成了360°的自動循環,並準備獲取下一發槍彈。6個機心依次重複上述動作。
鬆開電擊發按鈕,槍機停止從輸彈導板上推彈,隨後閉鎖空膛。因此在從切斷電源到槍管停止轉動的這一秒鐘內,不會出現繼續發射槍彈的危險。
由於“米尼崗”是靠外部能源帶動的,所以瞎火彈也像彈殼一樣退出,向下拋入蛇形管內,而不會引起射擊中斷
性能特點
越戰期間由HH-3直升機上發射的M134機槍射速高轉管武器採用多根槍(炮)管,射速較一般單管自動武器高出3～10倍(直接與管數有關),顯著地提高了對目標的毀傷機率。
壽命長武器的壽命突出地表現在槍(炮)管的燒蝕、磨損以及受力零件的疲勞破損上。轉管武器比較好地解決了這些問題。因為多根槍(炮)管、多套機心共同承擔了射彈總發數,較一般單管武器成倍地提高了武器壽命。
可靠性好轉管武器的主要運動件——機心的各射擊循環運動全部是機械強制性的(避免採用慣性運動),從而顯著提高了武器工作的可靠性。另外,轉管武器遇到瞎火彈不會停射。其故障率
一般可控制在萬分之幾,較一般自動武器的故障率低一個數量級。
射速可變因外能源的功率是可調的,從而可以改變武器的轉速,藉以改變射速,可針對不同目、標調節射速,而一般自動武器大幅調節射速則比較困難。
轉管武器的缺點也是顯而易見的,即體積大、重量集中,占用武器平台的空間較大且裝拆不便;利用外能源驅動的轉管武器需要載體提供一定的能量,儘管是瞬時的,但也增加了載體的負擔。
流行文化
M134同時出現在多個電影和電腦遊戲裡，最著名的魔鬼終結者2和黑客帝國。終結者2中的T-800雙手都拿著M134對警車射擊，而且沒有造成任何傷亡。而黑客帝國中的尼歐控制直升機上的M134對莫菲斯所在的樓層射擊，而且成功乘亂救出莫菲斯。性能數據
口徑----７．６２ｍｍ
初速----８６９ｍ／ｓ
有效射程----１０00ｍ
槍口動能----３６２６Ｊ
理論射速----６０００發／ｍｉｎ
戰鬥射速----２０００～４０００發／ｍｉｎ
自動方式----加特林（轉管）式
閉鎖方式
槍機迴轉式
供彈方式----彈鏈
容彈量----４０００～５２００發
全槍長----８０１．６mm
槍管長----５５９mm
膛線----４條，右旋
全槍質量(不含電動機和供彈機)----15.9kg
供彈機質量----4.8kg
瞄準裝置
準星----柱形
照門
環形
瞄準基線長----335mm
配用彈種----北約7.62×51,mm槍彈
