概述
ISD1420ISD1420為美國ISD公司出品的優質單片語音錄放電路，由振盪器、語音存儲單元、前置放大器、自動增益控制電路、抗干擾濾波器、輸出放大器組成。一個最小的錄放系統僅由一個麥克風、一個喇叭、兩個按鈕、一個電源、少數電阻電容組成。錄音內容存入永久存儲單元，提供零功率信息存儲，這個獨一無二的方法是藉助於美國ISD公司的專利--直接模擬存儲技術（dast TM）實現的。利用它，語音和音頻信號被直接存儲，以其原本的模擬形式進入EEPROM存儲器。直接模擬存儲允許使用一種單片固體電路方法完成其原本語音的再現。不僅語音質量優勝，而且斷電語音保護。
簡說
一、特點：
◎使用方便的單片錄放系統,外部元件最少
◎重現優質原聲，沒有常見的背景噪音
◎放音可由邊沿或電平觸發
◎無耗電信息存儲,省掉備用電池
◎信息可保存100年,可反覆錄放10萬次
◎無需專用編程或開發系統
◎較強的分段選址能力可處理多達160段信息
◎具有自動節電模式
◎錄或放後立即進入維持狀態,僅需0.5μA電流
◎單一5伏電源供電
二、電特性：
◎工作電壓：5V
◎靜態電流：典型值0.5μA，最大值2μA
◎工作電流：典型值15mA，最大值30mA（16歐姆）
三、電路外形圖引出端功能說明：
各管腳功能如下：

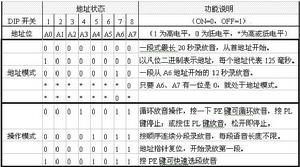

四、操作模式：
地址輸入有雙重功能,根據地址中的A6,A7的電平狀態決定A0～A7的功能。如果A6,A7有一個是低電平,A0～A7輸入全解釋為地址位,作為起始地址用。地址位僅作為輸入端,在操作過程中不能輸出內部地址信息。根據 、 或 的下降沿信號,地址輸入被鎖定。如果A6,A7同為高電平時,它們即為模式位。
使用操作模式有兩點要注意:
(一)所有初始操作都是從0地址開始,0地址是1420存儲空間的起始端,以後的操作可根據模式的不同,而從不同的地址開始工作。當電路中錄放音轉換或進入省電狀態時，地址計數器復位為0。
(二)當 、 或 變為低電平,同時A6,A7為高電平時,執行對應操作模式。這種操作模式一直執行到下一個低電平控制輸入信號出現為止,這一刻現行的地址/模式信號被取樣並執行。
操作模式可以與微控制器一起使用,也可用硬體連線得到所需系統操作。
A0---信息檢索( 或 only)
不知道每個信息的實際地址,A0可使操作者快速檢索每條信息,A0每輸入一個低脈衝,可使得內部地址計數器跳到下一個信息。這種模式僅用於放音,通常與A4操作同時套用。
A1--- 刪除 標誌( only)可使錄入的分段信息成為連續的信息,用A1可刪除掉每段中間信息後的 標誌,僅在所有信息後留一個 標誌。當這個操作模式完成時,錄入的所有信息就作為一個連續的信息放出。
A3--- 循環重放信息( 或 only)可使存於存儲空間始端的信息自動地連續重放。一條信息可以完全占滿存儲空間,那么循環就可以從頭至尾進行工作,並由始至終反覆重放。
A4--- 連續定址：在正常操作中, 當一個信息放出, 遇到一個 標誌時,地址計數器會復位，A4可防止地址計數器復位,使得信息連續不斷地放出。
A2、A5--- 未用。
五、典型線路圖：
