概述

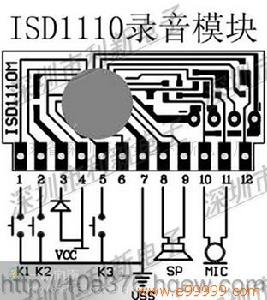

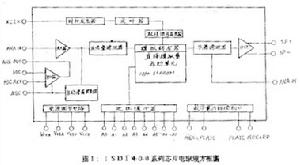

ISD1400系列單片機語音錄放電路，片內由時鐘振盪器、128K位元組E2PROM（電可程式可擦除唯讀存貯器）、微音放大器、自動增益控制電路、抗干擾濾波器、差動功率放大器等高品質語音錄放系統所需的全部基本功能電路。一個最小的錄放系統僅由一個駐極體話筒、一個喇叭、兩個按鈕、一個電源和少量的電阻電容組成。圖1是其內部原理方框圖。
ISD晶片內部圖
ISD電子元件特點
●所需外圍元件少，電路簡單，操作方便。
●採用直接模擬量存貯技術dast（Direct Analog Strorage Technology），再現優質原聲。
●零功率信息存貯，省掉備用電源。
●信息可保存10年以上，可反覆錄放達10萬次之多。
●語音固化無需專用編程或開發裝置。
●較強的選址能力，可把存儲器分成160段來進行管理。
●具有自動省電模式，此時僅需0.5µA的保持電流。
●單一電源供電。
電氣特性
●工作電壓VDD：5V.
●靜態電流ISTB：典型值 0.85µA，最大值為2µA.
●工作電流IOP：典型值15mA,最大值30mA.
分類和管腳
| A0～A7 | 地址輸入端； |
| VCCD | 數字電路電源 |
| VCCA | 模擬電路電源 |
| VSSD | 數字地 |
| VSSA | 模擬地 |
| SP+: | 喇叭（+） |
| SP- | 喇叭（-） |
| SCLK | 外接時鐘（可選） |
| ANA IN | 模擬量輸入 |
目前，ISD1400系列有下列型號：ISD1408、ISD1410、ISD1412、ISD1416、ISD1420。錄放時間分別為：8秒、10秒、12秒、16秒、20秒。 ANA OUT 模擬量輸出
AGC 自動增益控制
MIC 駐極體話筒輸入
MIC REF 駐極體話筒參考輸入
PLAYE 邊沿觸發放音
PLAYL 電平觸發放音
REC 錄音觸發
RECLED 發光二極體接口；
NC 空腳
ISD1400系列主要採用28腳DIP和SOG（小型雙列封裝）塑膠包裝。另一種是標準28腳雙烈直插式COB軟包裝，其性能指標與DIP、SOG包裝相同，並可與DIP互換代用，其價格是DIP、SOG包裝的一半，目前國內普遍使用COB包裝，其型號規格與ISD1400系列對應，分別為HY408、HY410、HY412、HY416、HY420.
操作模式套用
ISD1110地址輸入端具有雙重功能，根據地址中的A6、A7的電平狀態決定A0～A7的功能。如果A6、A7有一個低電平，A0～A7輸入全解釋為地址位，作為起始地址用，此時地址線僅作為輸入端，在操作過程中不能輸出內部地址信息。根據PLAYE、PLAYL或REC的下降沿信號，地址輸入被鎖定。如果A6、7同為高電平時，它們即為模式位。
使用操作模式有兩點要注意：
（1）所有初始操作都是從0地址開始。0地址是ISD1420存儲空間的起始端，後面的操作可模擬模式的不同，而從不同的地址開始工作。當電路中錄放音轉換將進入省電狀態時，地址計數器復位為0.
（2）當PLAYE、PLAYL或REC變為低電平，同時A6、A7為高電平時，執行地址線所對應的操作模式。這種操作模式一直執行到下一個低電平控制輸入信號出現為止。

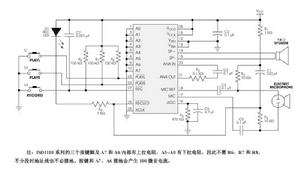

ISD操作模式可以與微控制器一起使用，也可用硬體連線得到所需系統操作。
A0：信息檢索（僅用於放音工作狀態）。不知道每個信息的實際地址，A0使操作者快速檢索每條信息，A0每輸入一個低脈衝，可使利內部地址計數器跳到下一個信息。這種模式僅用於放音工作，通常與A4操作同時套用。
A1：用於刪除EOM標誌（僅用於錄音工作狀態）。A1可使錄入的分段信息成為連續的信息，使用A1可刪除掉每段中間信息捷的EOM標誌，僅在所有信息後留一個EOM標誌。當這個操作模式完成時，錄放的所有信息就作為一個連續的信息放出。
A3：用於循環重放信息（僅用於放音工作狀態）。A3可使存於存儲空間始端的信息自動地連續重放。一條信息可以完全占滿存儲空間，那么循環就可以眾頭至尾進行工作，並由始至終反覆重放。
A4：連續定址。在正常操作中，當一個信息放完，遇到一個EOM標誌時，地址計數器就會復位。A4可防止地址計數器復位，使得信息連續不斷地放出。A2、A5未用。
套用

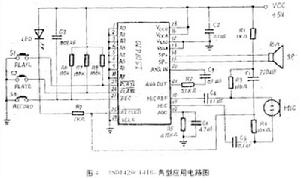

下圖是ISD1420（1416）典型套用電路圖，圖中的“PLAYL”、“PLAYE”鍵只需選接一個即可，地址輸入端A0～A7有效值範圍為00000000～10011111,這表明最多可被劃分為160個存貯單元，可錄放多達160段語音信息。由A0～A7決定每段語音的起始地址，而起始地址又直接反映了錄放的起始時間。其關係見公式：
TQ=0.125s×（128A7+64A6+32A5+16A4+8A3+4A2+2A1+0）
圖5是ISD1420的分段原理圖。圖中A0～A2置為低電平，此時電路共分為四段。A3～A7平時通過電阻R6～R13接至高電平，如果要將某一地址置低電平時，則在該位與地之間接一個隔離二極體。圖5中的各段的起始地址和時間安排如下：
ISD電路圖
