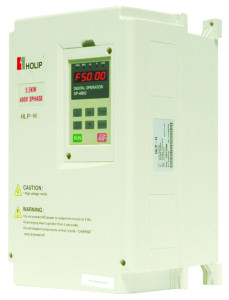

HLP-H中頻機

5.0 0.75 5.0

產品簡介

本產品為中頻機，頻率範圍大，可達0.1-3000.00Hz，頻率解析度高（0.01Hz），調速性能好，適用於對電機轉速要求較高的場合。HLP-H系列變頻器還具有起動平滑、噪音小、通風散熱效果佳和運行平穩等特點。

功率範圍

0.4-0.75kW（單、三相220V），0.75-45kW （三相 380V)

技術特點

·

控制精度高，可任意設定V/F曲線，過載能力強，150%（1分鐘）
· 對進線電壓適應性強，波動可達±15%，特別適用於電網質量較差的國家和地區
· 內置多種控制方式，廣泛適用於各種工業場合的控制需求
· 內置PID調節器、簡易PLC，可方便構成閉環控制系統
· 具有牽伸、擾動、多段速控制、程式運行等多種功能
· 具有良好的通信控制界面，採用海利普通訊規約和Modbus協定，極易組成集中控制系統
· 通風散熱效果好，故障產生後能自動檢測復位，操作簡便，運行平穩

型號規格

型 號	輸 入 電 壓	功率（KW）	驅動器容量（KVA）	輸出電流（A）	適用電機（KW）
HLPH00D423C	單/三相220V 50Hz	0.4	1.0	2.5	0.4
HLPH0D7523C	單/三相220V 50Hz	0.75	2.0	5.0	0.75
HLPH01D523C	單/三相220V 50Hz	1.5	2.8	7.0	1.5
HLPH02D223B	單/三相220V 50Hz	2.2	4.4	11	2.2
HLPH03D723B	單/三相220V 50Hz	3.7	6.8	17	3.7
HLPH05D523B	單/三相220V 50Hz	5.5	10	25	5.5
HLPH07D523B	單/三相220V 50Hz	7.5	13.2	33	7.5
HLPH0D7543B	三相380V 50Hz	0.75	2.2	2.7	0.75
HLPH01D543B	三相380V 50Hz	1.5	3.2	4.0	1.5
HLPH02D243B	三相380V 50Hz	2.2	4.0	5.0	2.2
HLPH03D743B	三相380V 50Hz	3.7	6.8	8.5	3.7
HLPH05D543B	三相380V 50Hz	5.5	10	12.5	5.5
HLPH07D543B	三相380V 50Hz	7.5	14	17.5	7.5
HLPH001143B	三相380V 50Hz	11	19	24	11
HLPH001543B	三相380V 50Hz	15	26	33	15
HLPH18D543B	三相380V 50Hz	18.5	32	40	18.5
HLPH002243B	三相380V 50Hz	22	37	47	22
HLPH003043B	三相380V 50Hz	30	52	65	30
HLPH003743B	三相380V 50Hz	37	64	80	37
HLPH004543B	三相380V 50Hz	45	72	91	45

技術規範

控制方式		V/F
輸入電源		380V電源：380±15%； 220V電源：220±15%
五位數碼顯示及狀態指示燈		顯示頻率、電流、轉速、電壓、計數器、溫度、正反轉狀態、故障等
通信控制		RS-485
通訊協定		海利普通訊協定、Modbus協定
操作溫度		-10~40℃
濕度		0–95%相對濕度（不結露）
振動		0.5g以下
頻率控制	範圍	0.10–3000.00Hz
	精度	數字式：0.01%（-10–40℃）；模擬式：0.1% （25±10℃）
	設定解析度	數字式：0.01Hz；模擬式：最大操作頻率的1‰
	輸出解析度	0.01Hz
	鍵盤設定方式	可直接以←∧ ∨ 設定
	模擬設定方式	外部電壓0–5V，0–10V，4–20mA，0–20mA
	其它功能	頻率下限，啟動頻率，停車頻率、三個跳躍頻率可分別設定
一般控制	加減速控制	4段加減速時間（0.1–6500秒）任意選擇
	V/F曲線	可任意設定V/F曲線
	轉矩控制	可設定轉矩提升，最大10.0%,啟動轉矩在1.0Hz時可達150%
	多功能輸入端	6個多功能輸入端，實現8段速控制，程式運行、4段加減速切換，UP、DOWN機能、計數器，外部急停等功能
	多功能輸出端	有5個多功能輸出端，實現運轉中、零速、計數器、外部異常、程式運行等指示及報警
	其它功能	自動電壓穩壓（AVR）、減速停止或自由停止、直流剎車，自動復位再起動，頻率跟蹤， PLC程式控制、橫動控制、牽伸控制、自動節能運行、載波可調( 最高達20KHz) 等
保護功能	過載保護、FUSE熔斷保護、過電壓保護、低電壓保護、瞬間再起動、失速防止、輸出端短路、散熱片過熱保護，反轉限制、故障復位、參數鎖定、PID、一拖多等
