施耐德變頻器是由法國施耐德電氣集團研發、製造和銷售的品牌變頻器。
施耐德電氣集團簡介
施耐德電氣集團的前身為Schneider&Cie，成立於1838年，於1999年5月，正式更名為施耐德電氣集團。

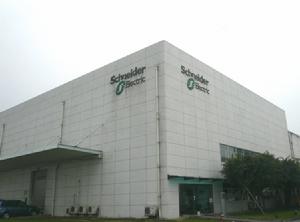

施耐德工廠一瞥施耐德電氣集團工廠一瞥施耐德是全球著名品牌，施耐德電氣集團是世界公認的“能效管理專家”。
施耐德電氣集團已為100多個國家的能源及基礎設施、工業、數據中心及網路、樓宇和住宅市場提供整體解決方案， 其中在能源與基礎設施、工業過程控制、樓宇自動化和數據中心與網路等市場處於世界領先地位，在住宅套用領域也擁有強大的市場能力。致力於為客戶提供安全、可靠、高效的能源。
施耐德電氣2008年的銷售額為183億歐元，擁有114,000名員工。
施耐德電氣助您――善用其效，盡享其能！
ATV11系列
施耐德施耐德ATV11系列主要套用於三相異步電機變頻器，功率範圍為0.18至2.2kW。
2.1、施耐德變頻器ATV11系列性能描述
2.1.1、通過磁通矢量控制進行速度調節；
施耐德變頻器ATV11系列2.1.2、速度範圍為1至20；
2.1.3、變頻器與電機保護；
2.1.4、堅固耐用，即使在-10至+50℃的惡劣環境下；
2.1.5、通過使用繫緊螺釘進行布線和連線：易於更換機電解決方案；
2.1.6、結構緊湊，可以並排安裝；
2.1.7、能夠使用DIN軌道安裝；
2.1.8、集成B類EMC濾波器或可作為一個選件；
2.1.9、變頻器具有極低的泄漏電流，與30mA差分斷路器兼容，以確保人員安全；
2.1.10、可使用基板安裝版本；
2.2、施耐德變頻器ATV11系列產品優勢
2.2.1、簡易精緻效能；
2.2.2、ATV11的高性能和緊湊外形使得機電解決方案成為遙遠的記憶；
2.2.3、專為簡易性最大化而設計，具有直接起動、用戶友好調節和快速布線功能，集成了在世界各地使用所必需的所有特性；
2.3、施耐德變頻器ATV11系列套用範圍
2.3.1、運輸機，車庫門，電梯門，自動停車欄木，檢驗計數器等；
2.3.2、磨床，鑽床，訓練設備，滾動顯示裝置，伸縮罩，和面機等；
ATV12系列介紹
施耐德施耐德ATV12系列主要套用於三相異步電機變頻器，功率範圍為0.18至4.0kW。
施耐德變頻器ATV12系列
3.1、施耐德變頻器ATV12性能描述
3.1.1、控制方式：電壓/頻率比、無感測器磁通矢量控制、節能比；
施耐德變頻器ATV12系列3.1.2、集成C1等級EMC濾波器；
3.1.3、標準Modbus通信；
3.1.4、無需設定，快速起動；
3.1.5、在包裝內無需上電即可進行參數設定；
3.1.6、最寬工作溫度範圍:-10℃——+50℃不降容，最高可達+60℃；
3.1.7、超強制動能力:無需制動電阻即可達到70%電機額定轉矩；
3.1.8全部塗層，適應各種惡劣環境；
3.1.9、質量過硬，組件按照10年使用壽命設計；
3.2、施耐德變頻器ATV12系列產品優勢
集靈巧精緻、性能一流、操作便捷和穩定可靠四大優勢於一身,是簡單工業機械和民用設備的完美解決方案；
3.3、施耐德變頻器ATV12系列套用範圍
3.3.1、包裝機械；
3.3.2、印刷機械；
3.3.3、小型物料搬運設備；
3.3.4、紡織機械；
3.3.5、醫療和健康領域；
3.3.6、小型風機、泵類套用
3.3.7、其它（攪拌機、洗衣機等）
ATV21系列介紹

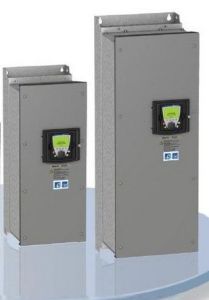

施耐德施耐德變頻器ATV21系列可變轉矩型變頻器主要套用於建築物暖通空調的三相異步電機（功率範圍為0.75至75施耐德變頻器ATV21系列kW）變頻器。
4.1、施耐德變頻器ATV21系列性能描述
4.1.1、UL類型1/IP20與IP54，功率最高達75kW；
施耐德變頻器ATV21系列4.1.2、速度範圍：1:50；
4.1.3、過載：110%-60s；
4.1.4、集成A類或B類EMC濾波器；
4.1.5、建築市場使用的主要通信匯流排：LonWorks，MetasysN2，BACnet與ApologeFLN；
4.1.6、符合國際標準與認證：CE，UL，CSA，C-Tick；
4.1.7、“降容”技術：即刻運行且無有害影響，諧波處理無需額外技巧：THDI<30%；
4.1.8、斜坡與電機控制電源的自適應可以最佳化能耗；
4.1.9、其遠程終端使其功能得到增強：功能的設定，配置和參數的下載與保存；
4.1.10、結構緊湊，可以並排安裝；
4.1.11、電機與變頻器保護；
4.1.12、經濟型設計；
4.2、施耐德變頻器ATV21系列產品優勢
簡易精緻!
4.2.1、對於主要建築通信網路開放；
4.2.2、經濟型設計，結構緊湊，專為滿足您的需求；
4.3、施耐德變頻器ATV21系列套用範圍
4.3.1、此系列專用於建築物暖通空調套用；
4.3.2、可變轉矩泵和風機套用所必需的所有功能：PI調節器，預置PI；自動重起動，可在運行時恢復；頻率跳躍；皮帶破裂檢測；過載檢測與欠載檢測；
常見故障及其解決方案
5.1、故障ERR7：ERREURLS的解決方法
5.1.1、首先下電,然後換一顯示模組或拆下顯示模組再安上,再次上電觀察；若顯示ERR7,就可以排除顯示模組與控制板接觸不良的可能性；另外要檢查一下控制板的波特率是否被更改；如需硬體復位,操作如下：
5.1.2.1、下電後,將選頻開關撥到60HZ方位；
5.1.2.2、上額定電壓,變頻器RDY後，下電；
5.1.2.3、再將選頻開關撥到50HZ方位,即可；
5.1.2、另外可以看看風扇是否都在轉，可能是風扇不轉引起；
5.1.3、查查變頻器和面板的版本是不是不兼容，是不是同一時期生產的，你可以看看變頻器的編號，哪年生產的；
5.1.4、查查控制電源是否過壓；

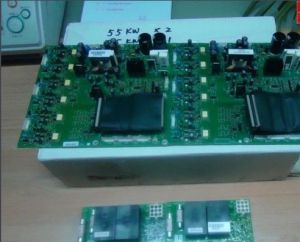

5.1.5、看看控制卡和電源板之間的通訊有無問題；
控制卡就是操作面板下面那個板。
5.1.5.1、先把操作面板的塑膠螺絲解下；
5.1.5.2、再把下面的那塊板子換了；
備註：這塊控制卡是通用的，更換板子後，上電會報故障CFF，按一下ENT鍵即可解除更換板子後報的這個故障。
5.1.6、也有可能是你的兩個板子之間的幾根線鬆了，拆下板子後先看線有沒有鬆動。
5.2、施耐德變頻器LFF故障的解決方案
5.2.1、檢查AI2輸入端的4-20mA信號是否缺失；
5.2.2、檢查給定電路的連線；
保養
1、在設計、安裝、使用變頻器時一定要遵從變頻器使用說明書的指導；
2、各電氣設計人員，現場電氣調試人員可以在此基礎上完善此變頻器參考。
