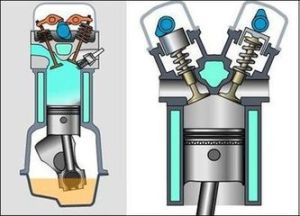

頂置凸輪軸(OHC)

發動機的凸輪軸安裝位置有下置、中置、頂置三種形式。轎車發動機由於轉速較快，每分鐘轉速可達5000轉以上，為保證進排氣效率，都採用進氣門和排氣門倒掛的形式，即頂置式氣門裝置，這種裝置都適合用凸輪軸的三種安裝形式。頂置凸輪軸(OHC)按凸輪軸數目的多少，可分為單頂置凸輪軸(SOHC)和雙頂置凸輪軸(DOHC)兩種，由於中高檔轎車發動機一般是多氣門及v型氣缸排列，需採用雙凸輪軸分別控制進排氣門，因此雙頂置凸輪軸被不少名牌發動機所採用。

概述

發動機的凸輪軸安裝位置有下置、中置、頂置三種形式。轎車發動機由於轉速較快，每分鐘轉速可達5000轉以上，為保證進排氣效率，都採用進氣門和排氣門倒掛的形式，即頂置式氣門裝置，這種裝置都適合用凸輪軸的三種安裝形式。但是，如果採用下置式或者中置式的凸輪軸，由於氣門與凸輪軸的距離較遠，需要氣門挺桿和挺柱等輔助零件，造成氣門傳動機件較多，結構複雜，發動機體積大，而且在高速運轉下還容易產生噪聲，而採用頂置式凸輪軸則可以改變這種現象。所以，現代轎車發動機一般都採用了頂置式凸輪軸，將凸輪軸配置在發動機的上方，縮短了凸輪軸與氣門之間的距離，省略了氣門的挺桿和挺柱，簡化了凸輪軸到氣門之間的傳動機構，將發動機的結構變得更加緊湊。更重要的是，這種安裝方式可以減少整個系統往復運動的質量，提高了傳動效率。

分類

按凸輪軸數目的多少，可分為單頂置凸輪軸(SOHC)和雙頂置凸輪軸(DOHC)兩種，由於中高檔轎車發動機一般是多氣門及v型氣缸排列，需採用雙凸輪軸分別控制進排氣門，因此雙頂置凸輪軸被不少名牌發動機所採用。
