簡介

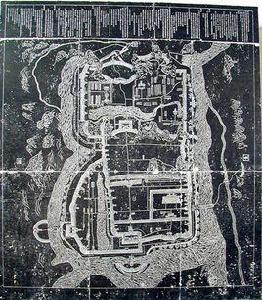

桂林在宋代稱為靜江府，該圖繪於南宋鹹淳六年(1270)，同年刻石。所繪為自寶祐六年(1258)至鹹淳八年這14年中，為防禦蒙軍進犯，靜江府前後四任官員主持修築城防工事的情況。石刻高3.4米，寬3米，分城圖和圖記兩部分，圖有一定的方位和比例。除少數部位剝落外，圖中的文字和線條大都清晰可辨。圖上街坊只繪主要大街11條。而城壕建築、軍營、官署和橋樑津渡卻繪得比較詳細，是一幅帶有軍事性質的城市地圖。城內各軍事地物與地方官民建築物之間有街道相互溝通。城門、城牆、城樓、官署、橋樑、山峰用寫景法表示，形象逼真。軍營用方框加注名稱表示，街道用細直線表示。圖正上方的題記共楷書113行，詳細記載了修築經過，城池大小及用料費工等情況。
這樣一幅富有特色、時代較早、保存又較為完整的大型城市地圖，在世界上是很少見的，對研究宋代城市建設、地方歷史和軍事布防以及中國地圖學史具有重要價值。
如今，人們把這幅地圖視為研究我國古代城池史、城防規劃、建築工程的重要範本；圖中採用了三十六種不同的符號標識山形、水文、建築植物，具有開創用符號繪製地圖的先河意義，尤其是我們今天的地圖中被廣泛使用的混合比例尺方法，在這幅圖中已開始套用；以及當時在緊靠灕江的城牆上，利用硬樓的平頂建設了逍遙樓、癸水亭等游觀建築，使軍用與民用合二為一，充分地體現了宋人喜愛優遊的文化習尚。因此，這幅巨型地圖所蘊涵的文化史、規劃學、地理學、水運學、經濟學等價值意義，還需要我們不斷地去探尋。
城池修建背景
桂林市是歷史悠久的古城。梁天監六年（507年）設桂州。紹興三年（1133年）升桂州為靜江府。
1253年蒙軍占領雲南，廣西成為南宋的西南前線，宋理宗下令由李曾伯朱祀孫等四任廣西經略主持開始大力修築城防。
依山靠水，是中國自古就有的建城原則，靜江府城的山和水都能成為重要的城防設施。桂林城西北因廣連陸地，城北又是無水的乾壕，山就成了天然的屏障。所以北城的城牆有的已建在了山間或山頂，構成了山上城和平地城的結合形式，城內的山作為制高點，可以縱觀城內外；寶積山上還修建了烽火台，可以加強防禦。當時的大軍就重點屯駐在這一帶。東城和南城因為有了灕江和陽江，河流湍急，水深難攻，而且江河上並沒有固定的橋樑，只有浮橋、吊橋、拓板橋這樣的臨時性橋樑，如遇敵軍進犯，它們可架、可拆、可攻、可守。即使敵軍攻破城門，進入城內，守軍也能從丁頭路兩側進行火力交叉，迷路的敵軍也就不能及時占領全城，由於城防設定合理、兵力部署得當，駐守桂林的官兵得以多次擊潰蒙軍，使這座山水間的孤城在抗蒙鬥爭中維持了二十年之久。
城市布局
據圖所示，城分內外兩圈。內城即傳為唐李靖創建的桂州城，平面矩形，東、西、南三面各開一門，幹道呈丁字形。府治在東西橫街之北，正門已按宋時州城制度建成下開二門道的雙門。外城為宋至和二年(1055)余靖創建的靜江府城，其東牆即為內城東牆的延伸，南、北、西三面向外拓展，包內城於內。外城平面也是矩形，南北各一門，東西各二門。外城東臨灕江，其他三面有城壕。
南宋末年的四次拓展是軍事性的，隨河而建，平面不規則。李曾伯任廣南置制使時，1258年在外城依山北接建新城。北至疊彩山、桂嶺一線。包獨秀峰於城內；城內建營寨，城外建羊馬牆和城壕。以後，朱禩孫、趙與霖先後任廣西經略安撫使時，在西城外拓建新城，並沿灕江和南城壕建石牆。鹹淳五年至八年，在胡穎任經略使時，於新築的北城外連線寶華山、莫家山、粟家山等制高點拓築新城，開挖城壕，城內建營房駐軍；又在西面新城橋頭建月城。經這數次修築，建成北倚諸峰，東臨灕江，重城列塹，樓櫓櫛比的縱深城防體系，共用工近300萬。
城防設施
圖中所繪城防設施類型頗多，大都標出名稱。城牆都是塊石基牆，磚包城身，上有垛口、女牆。城身隔一定距離建外突的馬面，轉角處建弧形墩台，上建開有射孔的平頂建築。馬面上標名“硬樓”，弧形墩台上標名“團樓”。除府治雙門沿用前代傳統梯形木構架門道外，各城門都是磚石拱券門道。瓮城為方形，一側開門，正面建開有射孔的單層平頂房，標名“萬人敵”。無瓮城的城門外建有影壁，即護門牆。城外壕邊建開有射孔的羊馬牆。城門外壕上建橋，橋分兩段，中間在水中建一小堡，用吊橋連線兩岸，標名“拖板橋”。橋對岸有半圓形橋頭堡，《城池記》中稱為“月城”。月城正中和兩旁都有門，旁門標名“暗門”。沿江泊岸上的矮牆，《城池記》稱之為“護險牆”，牆上的門稱“虎蹲門”。
史料價值
宋代戰事連綿，防守戰術和城防工事較前代有較大發展，這在一些兵書和戰史著作中記述頗詳。此圖所示可為諸書提供形象注釋。如城北展築新城，納制高點於城內，免為敵據的經驗見於北宋曾公亮《武經總要》，羊馬牆雖始見於唐杜佑《通典》，但與大城上下配合，阻敵近城並伏兵出擊的經驗始見於南宋陳規《守城機要》。城防設施中，團樓又稱“敵團”，與瓮城、吊橋、暗門同載於《武經總要》。護門牆、護險牆始見於《守城機要》，在此圖中始見其形象和用法。“萬人敵”之名始見於紹熙三年(1192)修六合城的記載，見此圖始知是箭樓的初型。磚砌券洞城門道過去認為始建於元代，據此圖則南宋已在使用。這些都為研究城防建設發展史提供了極重要的史料。
文物保護
因歷史、人為及自然因素影響殘損嚴重，石刻上的書畫字跡斑駁模糊，圖形、符號和文字難以辯識，《靜江府城池圖》及其所附的《靜江府修築城池記》地圖受損達三分之二。石刻遭受破壞的原因主要有這么幾個方面：
（1）自然因素的影響。主要包括自然降水和岩溶水的溶蝕、沖刷 A及鹽類結晶、溶解過程造成的風化侵蝕，鹽類在石刻表面的沉積，岩石的裂隙發育等。風化侵蝕是目前桂林石刻面臨的主要危害，其病變形態包括：石質淺層表麵粉化、鱗狀起甲、層狀剝落等。隨著近代工業的發展，空氣、雨水中的酸含量不斷增加，也加快了對石刻的侵蝕程度。
桂林地區碳酸岩的平均溶蝕速度達87.88毫米/千年，如果不加以有效保護，再過100年，石刻將在自然剝蝕中消失很大一部分。
（2）石刻所依附山體的結構性破壞。桂林石刻大多開鑿于山崖、岩體之上，而石刻周圍岩體均有裂隙發育現象，易造成石刻圍岩的脫落、崩塌，載體的穩定性成為直接影響文物安全的重要隱患。
（3）生物危害。濕熱的桂林氣候，非常容易促使石刻表面滋生各種生物或微生物，如苔蘚、藻類、地衣、黴菌等。生物侵蝕不僅影響石刻文物的外觀，還會深入石刻內部對其結構造成破壞。
（4）人為因素的影響。如歷史上的戰亂導致大量摩崖石刻和碑碣被燒毀或炸毀，現代旅遊者的觸摸、刻划行為、燒香拜祭活動等造成的影響等等。
