基本資料
基本介紹

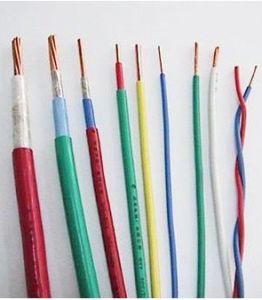

電線傳導電能使用的載體。
電纜
用以輸電（磁）能、信息和實現電磁能轉換的線材產品。
電線與電纜的區分
電線（2）直徑小的叫“線”；直徑大的叫“纜”。
（3）結構簡單的叫“線”；結構複雜的叫“纜”。但隨著使用範圍的擴大，很多品種“線中有纜”，“纜中有線”。所以沒有必要嚴格區分。在日常習慣上，人們把家用布電線叫做電線，把電力電纜簡稱電纜。電線電纜主要包括裸電線、繞組線、電力電纜、通信電纜與光纜、電氣裝備用。
電線：耐壓450V/750V 、單根銅芯或單股多絲，常用的型號有BV BVVB BLV BLVVB RV RVS RVV RVVB AVR AVVR等常用的安裝布線用。
電纜：耐壓在450V/750V 600V/1000V 6000V/6000V 8500/15000V 15000V以上的都稱作電纜。它以多根絕緣導線承攬而成。故稱“電纜”。電線電纜主要包括裸線、電磁線及電機電器用絕緣電線、電力電纜、通信電纜與光纜。
命名原則

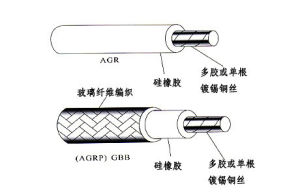

電線規格1、產品名稱中包括的內容
(1)產品套用場合或大小類名稱
(2)產品結構材料或型式；
(3)產品的重要特徵或附加特徵基本按上述順序命名，有時為了強調重要或附加特徵，將特徵寫到前面或相應的結構描述前。
2、結構描述的順序產品結構描述按從內到外的原則：
導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化在不會引起混淆的情況下，有些結構描述省寫或簡寫。
如汽車線、軟線中不允許用鋁導體，故不描述導體材料。案例：額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
“額定電壓8.7/15kV”——使用場合/電壓等級
“阻燃”——強調的特徵
“銅芯”——導體材料
“交聯聚乙烯絕緣”——絕緣材料
“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)
“電力電纜”——產品的大類名稱
與之對應的型號寫為Zr-YJV22-8.7/15，型號的寫法見下面的說明。
型號說明
電線電纜的型號組成與順序如下：[1:類別、用途][2:導體][3:絕緣][4:內護層][5:結構特徵][6:外護層或派生]-[7:使用特 電線2 征] 1-5項和第7項用拼音字母表示，高分子材料用英文名的第位字母表示，每項可以是1-2個字母；第6項是1-3個數字。
型號中的省略原則：
電線電纜產品中銅是主要使用的導體材料，故銅芯代號T省寫，但裸電線及裸導體製品除外。裸電線及裸導體製品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”後以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業標準)、-TH(濕熱地區用)、FY-(防白蟻、企業標準)等。數字標記 鎧裝層 外被層或外護套0 無 ---
1 聯鎖鎧裝 纖維外被
2 雙層鋼帶 聚氯乙烯外套
3 細圓鋼絲 聚乙烯外套
4 粗圓鋼絲
5 皺紋(軋紋)鋼帶
6 雙鋁(或鋁合金)帶
7銅絲編織
8鋼絲編織
套用分類
電線電纜的套用主要分為三大類
電線1、電力系統
電力系統採用的電線電纜產品主要有架空裸電線、匯流排（母線）、電力電纜 電線3
（塑膠線纜、油紙力纜（基本被塑膠電力電纜代替）、橡套線纜、架空絕緣電纜）、分支電纜（取代部分母線）、電磁線以及電力設備用電氣裝備電線電纜等。
2、信息傳輸系統
用於信息傳輸系統的電線電纜主要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他複合電纜等。
3、機械設備、儀器儀表系統
此部分除架空裸電線外幾乎其他所有產品均有套用，但主要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。
基本類別
電線電纜產品主要分為五大類：
電線1、裸電線及裸導體製品
本類產品的主要特徵是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品主要用在城郊、農村、用戶主線、開關櫃等。
2、電力電纜
本類產品主要特徵是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力系統的相線、零線和地線），如二芯以上架空絕緣電纜，或再增加護套層，如塑膠/橡套 電線4 電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。 產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大（幾十安培至幾千安培）、電壓高（220V至500kV及以上）。
3、電氣裝備用電線電纜
該類產品主要特徵是：品種規格繁多，套用範圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
4、通訊電纜及光纖（簡略介紹）
隨著近二十多年來，通訊行業的飛速發展，產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。該類產品結構尺寸通常較小而均勻，製造精度要求高。
主要用於各種電機、儀器儀表等。
標準
1、重量質量好的電線，一般都在規定的重量範圍內。2、銅質合格的銅芯電線銅芯應該是紫紅色、有光澤、手感軟。而偽劣的銅芯線銅芯為紫黑色、偏黃或偏白，雜質多，機械強度差，韌性不佳，稍用力即會折斷，而且電線內常有斷線現象。檢查時，你只要把電線一頭剝開２ｃｍ，然後用一張白紙在銅芯上稍微搓一下，如果白紙上有黑色物質，說明銅芯里雜質比較多。另外，偽劣電線絕緣層看上去似乎很厚實，實際上大多是用再生塑膠製成的，時間一長，絕緣層會老化而漏電.
3、廠家假冒偽劣電線往往是“三無產品"。但上面卻也有模稜兩可的產地等標識，如中國製造、中國某省或某市製造等，這實際等於未標產地。
4、價格由於假冒偽劣電線的製作成本低。因此，商販在銷售時，常以價廉物美為幌子低價銷售，使人上當。
電線接法

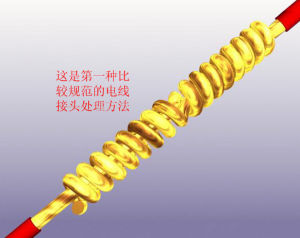

第一種接法。注意：在家裝中是不應有接頭的，特別是線上管內更不能有接頭，如果有接頭也應該是
電線接法

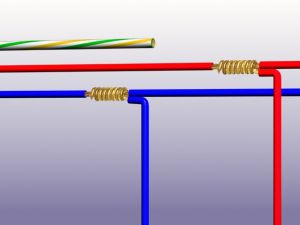

第二種接法是防火膠布隔離法，多用於吊項內，或比較高能的工程中，主線不能能弄斷，符線繞主線6--8周，吊頂內的射燈，一路上要有很多燈就是這樣接法，用防火膠布纏在裡面，它的作用就是防止電打火燒壞東西，這是在吊頂內很重要。外面再用絕緣膠布纏繞。
電線的接法 第三種接法是壓線冒接線法，這種方法是最規範和最實用的，但是它需要專用工具來做，壓線冒的壓線鉗來壓線，把壓電線用的專用鉗子，套在壓線冒上，用力壓緊就行了。另外還要說一下，壓線冒的大小根據所壓線經的大小與根數有關我們常用的是T4型的，就是直徑毫米的，能壓四根四平方毫米的電線。
我們見過很多電線的事故發生，有一部分是電線超負荷的使用造成的，另一部分是電線的接頭鬆動造成的。電線線盒內的接頭不付合規範，電線不受負載情況下，沒有一點事，只要一推上電閘就會跳閘，並且電線的接線盒內就會"啪啪"幾聲的冒火，後再出現跳閘聲，這種現象全部是由於，電線的接頭不規範，電壓在受負載的情況下，接觸不良造成的。
性能的要求
(一)電性能1.導電性能。要求有良好的導電性能，電阻係數要小。
2，絕緣性能。絕緣電阻、耐電壓特性要高，介電係數、
介質損耗要小。
3.傳輸特性。指高頻傳輸特性，防干擾特性等。
(二)機械性能指抗拉強度、伸長率，彎曲性、彈性、柔軟性、耐振動性、耐磨耗性以及耐機械力衝擊性等。
(三)熱性能指產品的耐溫等級、工作溫度、電力傳輸用電線的發熱和散熱特性、裁流量、短路和過載能力，合成材料的熱變形和耐熱衝擊能力、材料的熱膨脹性等。為了確保全全，電線在出廠前均經過耐交流電壓試驗。對電壓等級為1000伏及以下的產品，可採用浸水3小時、加壓1分鐘試驗，這基本上能保證產品的質量，也可採用火花擊穿試驗，但應保證電線絕緣每點上經受電壓作用的時間不少於o.2秒。因為速度比較快，所以它的電壓試驗值最低規定為4000伏，並隨著絕緣厚度的加大而i曾力口。
(四)耐腐蝕和耐氣候性能指耐電化腐蝕、耐生物和細菌侵油、耐化學藥品(油、酸、鹼、化學溶劑等)侵蝕、耐鹽霧、耐光、耐寒、防霉及防潮性能等：
(五)老化性能指在機械應力、電應力、熱應力以及其他各種外加因素的作用下，或外界氣候條件作用下，產品及共組成材料保持其原有性能的能力。
(六)其他的電線的性能要求包括部分材料的物性(如金屬材料的硬度、蠕變、高分子材料的相容性)以及產品的某些特殊使用特性(如延燃性和延時傳輸等)。
電線電纜的衍生新產品
電線電纜的衍生新產品主要是因套用場合、套用要求不同及裝備的方便性和降低裝備成本等的要求，而採用新材料、特
耐火電纜
改變產品結構如：耐火電纜等；
提高工藝要求：醫用線纜等
組合產品如：OPGW等；
方便安裝和降低裝備成本如：預製分支電纜等。
耐高溫電線電纜
航空航天、機車車輛、能源、鋼鐵、有色金屬冶煉、石油開採、電機等領域需用耐高溫電線電纜。長期連續工作溫度125度、135度、150度、180度、200度、250度及250度以上的耐高溫電線電纜，常用的有輻照交聯聚烯烴、矽橡膠、氟樹脂、聚醯亞胺、雲母、氧化鎂等電線電纜。現介紹；兩種新型耐高溫電線電纜。1．聚醚碸（PES）絕緣電線具有優良的耐熱性、物理機械性能、電絕緣性能、擠出成型性，特別是具有可以在高溫下連續使用和溫度急劇變化的環境中仍能保持性能穩定等突出優點：熱變形溫度在200-220度，連續使用溫度為180-200度，UL溫度指數為180度；可耐150-160度熱水或蒸汽，在高溫下不受酸、鹼的侵蝕；彈性模量在-100--200度幾乎不變，特別在100度以上比任何一種熱塑性樹脂都好；線膨脹係數小，且其溫度依賴性也小；具有無毒性，被美國FDA認可，也符合日本厚生省第434號和178號公告的要求；具有自熄性，不添加任何阻燃劑既有優異的難燃性，可達UL94V-0級（0.46mm）。
2.聚醚醚酮（PEEK）絕緣電線聚醚醚酮屬超耐熱性熱塑膠性樹脂。長期連續使用溫度為250度，UL溫度指數為250度。<BR>PEEK是一種柔韌的樹脂，且抗蠕變性能好。且有自熄性，不加任何阻燃劑就可達UL94V-1級（厚度為0.3mm）、94V-0（厚度為1.5mm）、94V-5（厚度為3.2mm）要求。
銅包鋁電線電纜
當前有色金屬價格暴漲，銅導體成本占電纜材料總成本的90%以上。為了既能保證滿足電纜銅導體的技術指標，又可以大幅度降低電纜成本，勝華集團有限公司根據市場需求，依託集團強大的科技力量，自主開發的銅包鋁新型材料技術，並套用在電線電纜行業中，制訂了企業標準，產品經過國家電線電纜質量監督檢驗中心測試合格。並經過眾多的用戶試用後，得到專家、用戶的一致好評。正積極擴大生產規模，滿足市場的需求。〖產品套用範圍〗
額定電壓450/750V及以下聚氯乙烯絕緣電纜和30KV及以下電力電纜，適用於交流額定電壓450/750V及以下的照明、電器動力裝置固定敷設和30KV以下電力輸配電系統中，供輸配電能之用。廣泛套用於電力、建築、工礦、冶金、石油化工、交通等部門。
〖產品主要特性〗
⊙具有良好的耐腐蝕性，導體接觸電阻小
⊙具有良好的焊接性，銅包鋁線由於其表面包覆了一層純銅，因此具有跟純銅線一樣的可焊接性。
⊙重量輕、線質柔軟、易於加工、便於安裝、運輸。
⊙銅包鋁材料具有相對成本低、價格相對穩定的優點，克服了銅材成本高，價格大起大落的弊端。
⊙與純銅導體相比，除具備銅導體的優點外，在導體直流電阻與純銅導體直流電阻相同的條件下，它的交流電阻比銅下，載流量比銅導體大2%-5%（截面積越大效果越明顯）。
質量鑑別
電線電纜是用戶在用電過程中必不可少的材料，其質量的好壞，直接關係到千家萬戶的用電安全。因此，在購買或選用時，如何快速、準確檢查電線（補償導線，補償電纜，禁止補償導線，禁止補償電纜，耐高溫補償導線，耐高溫補償電纜，計算機禁止電纜，K型補償導線，S型補償導線等電線電纜）質量的好壞，是廣大電工必須掌握的技能。
一看二試
家裝離不開電線，尤其是舊房，電線雖小“任務”重大。好多火災是由於電線線路老化，配置不合理，或者使用電線質量低劣造成的。因此，消費者在購買電線時一定要擦亮雙眼，仔細鑑別，防患於未然。市場上的電線品種多、規格多、價格亂，消費者挑選時難度非常大。單就家庭裝修中常用的2.5平方毫米和4平方毫米兩種銅芯線的價格而言，同樣規格的一盤線，因為廠家不同，價格可相差20%～30%。至於質量優劣，長度是否達標，消費者對其判定更是難辨其優。
據電線行業業內人士透露：電線之所以價格差異巨大，是由於生產過程中所用原材料不同造成的。生產電線的主要原材料是電解銅、絕緣材料和護套料。原材料市場上電解銅每噸在兩萬元左右，而回收的雜銅每噸只有1.5萬元左右;絕緣材料和護套料的優質產品價格每噸在8000元～8500元，而殘次品的價格每噸只需4000元～5000元，差價更懸殊。另外，長度不足，絕緣體含膠量不夠，也是造成價格差異的重要原因。每盤線長度，優等品是100米，而次品只有九十米左右;絕緣體含膠量優等品占35%～40%，而殘次品只有15%。通過對比，消費者不難看出成品電線銷售價格存在差異是材質上存在貓膩所致。
那么，購買電線時怎樣鑑別優劣呢?
一要看。看有無質量體系認證書;看合格證是否規範;看有無廠名、廠址、檢驗章、生產日期;看電線上是否印有商標、規格、電壓等。還要看電線銅芯的橫斷面，優等品紫銅顏色光亮、色澤柔和，否則便是次品。
二要試。可取一根電線頭用手反覆彎曲，凡是手感柔軟、抗疲勞強度好、塑膠或橡膠手感彈性大且電線絕緣體上無龜裂的就是優等品。
三種檢查法
電線1、重量
質量好的電線，一般都在規定的重量範圍內。如常用的截面積為1.5的塑膠絕緣單股銅芯線，每100m重量為1.8-1.9kg；2.5的塑膠絕緣單股銅芯線，每100m重量為2.8-3.0kg；4.0的塑膠絕緣單股銅芯線，每100m重量為4.1-4.2kg等。質量差的電線重量不足，要么長度不夠，要么電線銅芯雜質過多。
2、銅質
合格的銅芯電線銅芯應該是紫紅色、有光澤、手感軟。
3、廠家
假冒偽劣電線往往是“三無產品”，但上面卻也有模稜兩可的產地等標識，如中國製造、中國某省或某市製造等，這實際等於未標產地。
4、價格
由於假冒偽劣電線的製作成本低，因此，商販在銷售時，常以價廉物美為幌子低價銷售，使人上當。
使用誤區

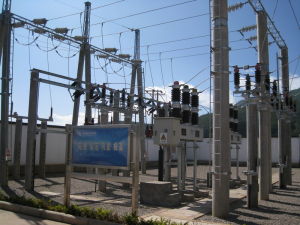

變電站一、貪圖電線電纜價格便宜。
這是相當一部分用戶，甚至一些企業使用電線電纜存在的比較普遍的誤區。一些用戶為了省錢，忽視安全，專揀那些價格低，質量沒有保證，事故隱患大的劣質電線電纜。我們知道，由於電線電纜的安全性及其它因素，致使電線電纜的價格無法滿足一些用戶的要求。而一些個體私營企業在選材、生產工藝、檢測手段等方面均無法製造滿足國家標準要求的電線電纜，它的安全性將無法得到保障，再加上在短尺少米上做文章，以其低價格充斥市場，迎合一些用戶。故敬請用戶不要貪圖價格便宜的電線電纜。
二、電線電纜選型不當。
一些用戶對自己的電器使用要求、環境條件認識不足，對電線電纜型號的使用範圍、要求、性能了解不夠而常選錯型號。比如：某煉鋼廠的爐前運渣車，它的動力就是一台電機，爐前溫度高達800℃～900℃，在這樣的環境條件下，由於該廠對電線電纜有何種特別要求一無所知，於是選用一般通用橡套軟電纜充YC型，結果使用時間短，護套被烤焦，既影響了生產，又浪費了經濟。後經諮詢，選用耐火阻燃電纜，減少了更換電纜之苦及經濟損失，保證了企業的正常生產。一些重要部門、高層建築、計算中心、化工、公共娛樂場所和人員集中等場合，均要使用具有消防功能的阻燃或耐火電纜；煤炭部規定在煤礦深井中使用的電纜必須具有阻燃性；還有如電梯電纜、電焊機電纜、電機引接線等，都有特殊性能要求。這些具有特殊性要求的特種電線電纜在實際使用中，一些企業特別是個體企業往往對它們認識不足，拒絕使用；一些企業無視煤炭部規定在煤礦深井中使用的電纜必須具有阻燃性的要求，而是購買一般通用橡套軟電纜；還有一些卡拉OK廳、人員集中場合安裝一些不具有消防功能的一般電線電纜，造成極大的事故隱患。
選擇標準
1、選銅芯電線：電線電線，首先要到導電性能好。市面上有銅芯電線和其他電線。銅芯電線是室內裝修實用最多的一種。不過銅芯電線又分為幾種，有大半徑銅芯和多線銅芯。2、負載能力強的電線：家庭中的用電量時大時小，最大的時候我們會開著電視，開著空調，開著電腦，開著燈，開著飲水機，冰櫃，吹風等。如果電線的負載能力不強的話，又加上炎熱的夏天，很容易會讓電線因為高溫而燃燒，導致火災。
3、防水性能好。有的電線外表很容易變形裂口，萬一某處出現漏水，那么就會導致電器燒壞，短路甚至引發火災和人員傷亡。所以一定要外皮堅硬，防水性能好的電線。
4、主線一定要是粗芯。所謂主線就是指總電源到所有電器之間的拿2條主導線。主線比必須用粗銅芯線的，因為主線負載著各個電器的電荷量，需要性能卓越的粗銅線。旁路可以選擇多芯線。
字母含義
電線產品型號中拼音字母所代表的意義（無括弧的字）
A：（聚）胺（脂），安（裝），鋁塑膠護套（Alpeth）
B：扁，半，編（織），泵、布、（聚）苯（乙烯），玻（璃纖維），補，平行
C：車、醇、采（掘機）、瓷、重（型），船用，蓄電（池），磁充，償，（黃臘）綢，（三）醋（酸薄膜），自承式
D：帶，（不）滴（流），燈，電，（冷）凍（即耐寒），丁（基橡皮），鍍
E：二（層），野（外），對稱結構（代號），乙（丙橡皮）（EPR）
F：（聚四）氟（乙烯），分（相），非（燃性），飛（機），泡沫聚乙烯（YF）
G：鋼、溝、改（性漆）、管、高（壓）
H：合（金），環（氧漆），焊、花、通訊電纜（用途代號），H（H型，即分相禁止結構），寒
J：絞、加（強），加（厚），鋸，局（用）
K：（真）空，卡（普隆），控制，鎧裝，空心。
L：鋁、爐、臘（克）、瀝（青）、（防）雷、磷
M：棉（紗）、麻、母（線）、帽、膜
N：（自）粘（性）、泥（炭）、（高阻）尼（線芯）、尼（龍）、耐火
O：同軸（結構代號）
P：排、（芯）屏（蔽）、配（線）、貧（泛浸漬，即乾絕緣），信號電纜（用途代號）
Q：牽（引車）、漆、鉛、輕（型）、氣、汽（車），高（強度聚乙烯醇縮醛）
R：軟、人（造）絲、日用（用途代號），（耐）熱（化）。
S：刷，絲，射頻（用途代號），雙，鋼塑膠護層(Stalpeth)，低煙無鹵阻燃護套
T：銅、梯、特、通、陶、電梯、探
U：礦、棉（指石棉），礦用（用途代號）
V：（P）V（C）（聚氯乙烯）
W：（地球）物（理）、皺紋護套、無（磁性）、（耐高）溫、（野）外、石油（用途代號）
X：橡（力纜）、聚醯胺、橡（皮絕緣）
Y：硬，園，油，氧，（耐）油，移動（用途代號），聚乙烯，壓
Z：（聚）酯，紙，（電）鑽，中型，綜（合）
YJ：交聯聚乙烯絕緣
P2：銅帶禁止
ZRK：系列代號，表示阻燃型控制電纜
預防損壞方法
在日常生產和家用電線過程中，常會出現電線短路、燒斷、老化等損壞現象。那么，通過那些手段可以有效地預防電線絕緣損壞，更好的保護正常的電線電纜性能運作。以下是三個日常遇到電線絕緣損壞情況下做出的應急措施。(1)通過電線的電流不應超過電線的安全載流量；
(2)不要使電線受潮、受熱、受腐蝕或碰傷、壓傷，儘可能不讓電線通過溫度高、濕度大、有腐蝕性蒸氣和氣體的場所，電線通過容易碰傷的地方要妥善保護；
(3)定期檢查維修線路，有缺陷要立即修好，陳舊老化的電線必須及時更換，確保線路的安全運行。
行業動態趨勢
1、市場競爭激烈，價格戰為主要競爭手段，影響產品質量由於行業的整體集中度不高，且產品技術含量較低，價格競爭便成為競爭的主要手段。由於許多用戶有偏愛低價產品的心理，小企業便有了可乘之機，惡性價格競爭的一個直接後果就是出現了大量的假冒偽劣商品，一些小企業為了降低成本開始作假，電線電纜市場假冒偽劣現象之嚴重，無疑也是低價競爭派生的惡果。,
2、新興企業占主導地位，外資、私營企業占有很高分額
電線
在電線電纜行業中，國有企業在行業中早已不占主導地位。根據2005年1～11月份的統計結果，電線電纜行業中私營、外資企業所占的產值份額分別為28%和26%。從中來可以看出，外資企業和私營企業已在行業中占據了主導地位。3、產品結構正發生顯著變化
行業產品結構有所變化。漆包線、電氣裝備用電線電纜所占比例有所下降。電力電纜、通信電纜比例有所上升，這一變化與90年代我國電力及通信事業迅速發展，促使電力電纜、架空線及通信電纜大量需求有關，預計今後這種趨勢仍將繼續。
4、電線電纜企業區域分布有待改善
廣東、浙江、江蘇是我國電線電纜生產企業最為集中的三個省份，此三省份總數量超過了全國總數的50%。除此三個省份外，上海、河北、山東、遼寧省電線電纜企業數量也比較多。
