分類型號
通信電纜⑴、市內通信電纜產品型號：
HYA HYV HYAV HYAC（自承式） HYAT（沖油） CPEV CPEV-S
⑵、煤礦專用通信電纜產品型號：
MHYA(PUYA) MHYV(PUYV) MHYAV(PUYAV) MHYVR(PUYVR)
⑶、禁止通信電纜：
HYVP HYAP MHYVP MHYVP MHYVRP RVSP（禁止雙絞線）
⑷、鎧裝通信電纜：
HYA53 MHYA32 MHYV22 MHYAV22 MHYAV32 HYAT53 HYV22 HYV32 HYA32
HYV53 HYVP22 HYAP22 HYAP32 MHYVP22 MHYVP32 MHYVRP22 MHYVRP32
⑸、阻燃通信電纜：
ZR-HYA ZRA-HYA ZA-HYA ZRC-HYA WDZ-HYA ZR-YJYR
規格參數
| 規 格 | 鋁帶厚度（mm） | 聚乙烯護層厚度（mm） | 電纜近似直徑（mm） | 電纜近似重量(kg/km) | -20℃線芯直流電阻≤Ω/km |
| 0.4×2×10 | 0.20 | 1.5 | 8.4 | 75 | 148.0 |
| 0.4×2×20 | 0.20 | 1.5 | 10.3 | 119 | |
| 0.4×2×30 | 0.20 | 1.5 | 11.7 | 162 | |
| 0.4×2×50 | 0.20 | 1.5 | 13.9 | 238 | |
| 0.4×2×100 | 0.20 | 2.0 | 19.1 | 453 | |
| 0.4×2×200 | 0.20 | 2.0 | 25.6 | 822 | |
| 0.4×2×300 | 0.20 | 2.0 | 30.2 | 1175 | |
| 0.4×2×400 | 0.20 | 2.5 | 35.6 | 1580 | |
| 0.4×2×500 | 0.20 | 2.5 | 39.1 | 1928 | |
| 0.4×2×600 | 0.20 | 2.5 | 42.2 | 2273 | |
| 0.4×2×800 | 0.20 | 2.5 | 47.8 | 2956 | |
| 0.4×2×1000 | 0.20 | 3.0 | 54.5 | 3724 | |
| 0.4×2×1200 | 0.20 | 3.0 | 59.1 | 4404 | |
| 0.4×2×1600 | 0.20 | 3.5 | 68.1 | 5855 | |
| 0.4×2×1800 | 0.20 | 3.5 | 71.8 | 6530 | |
| 0.4×2×2000 | 0.20 | 3.5 | 75.2 | 7202 | |
| 0.5×2×10 | 0.20 | 1.5 | 9.6 | 100 | 95.0 |
| 0.5×2×20 | 0.20 | 1.5 | 11.9 | 165 | |
| 0.5×2×30 | 0.20 | 1.5 | 13.6 | 229 | 95.0 |
| 0.5×2×50 | 0.20 | 1.5 | 16.4 | 436 | |
| 0.5×2×100 | 0.20 | 2.0 | 22.6 | 664 | |
| 0.5×2×200 | 0.20 | 2.0 | 30.7 | 1225 | |
| 0.5×2×300 | 0.20 | 2.5 | 37.5 | 1804 | |
| 0.5×2×400 | 0.20 | 2.5 | 43.0 | 2373 | |
| 0.5×2×500 | 0.20 | 2.5 | 47.3 | 2909 | |
| 0.5×2×600 | 0.20 | 3.0 | 52.3 | 3522 | |
| 0.5×2×800 | 0.20 | 3.0 | 59.3 | 4590 | |
| 0.5×2×1000 | 0.20 | 3.5 | 67.4 | 5761 | |
| 0.5×2×1200 | 0.20 | 3.5 | 73.1 | 6822 | |
| 0.5×2×1600 | 0.20 | 4.0 | 84.1 | 9055 | |
| 0.5×2×1800 | 0.20 | 4.0 | 88.7 | 10049 | |
| 0.5×2×2000 | 0.20 | 4.0 | 93.0 | 11190 | |
| 0.6×2×10 | 0.20 | 1.5 | 10.7 | 130 | 65.8 |
| 0.6×2×20 | 0.20 | 1.5 | 13.4 | 219 | |
| 0.6×2×30 | 0.20 | 1.5 | 15.5 | 304 | |
| 0.6×2×50 | 0.20 | 2.0 | 19.9 | 499 | |
| 0.6×2×100 | 0.20 | 2.0 | 26.1 | 905 | |
| 0.6×2×200 | 0.20 | 2.5 | 36.9 | 1749 | |
| 0.6×2×300 | 0.20 | 2.5 | 43.8 | 2524 | |
| 0.6×2×400 | 0.20 | 3.0 | 51.4 | 3374 | |
| 0.6×2×500 | 0.20 | 3.0 | 56.6 | 4140 | |
| 0.6×2×600 | 0.20 | 3.5 | 62.3 | 4995 | |
| 0.6×2×800 | 0.20 | 3.5 | 70.7 | 6516 | |
| 0.6×2×1000 | 0.20 | 4.0 | 80.3 | 8162 | |
| 0.8×2×10 | 0.20 | 1.5 | 12.9 | 167 | 36.8 |
| 0.8×2×20 | 0.20 | 1.5 | 16.6 | 351 | |
| 0.8×2×30 | 0.20 | 2.0 | 20.4 | 527 | |
| 0.8×2×50 | 0.20 | 2.0 | 24.9 | 816 | |
| 0.8×2×100 | 0.20 | 2.5 | 35.1 | 1572 | |
| 0.8×2×200 | 0.20 | 2.5 | 47.2 | 2950 | |
| 0.8×2×300 | 0.20 | 3.0 | 57.4 | 4384 | |
| 0.8×2×400 | 0.20 | 3.5 | 67.2 | 5843 |
正文
傳輸電話、電報、傳真檔案、電視和廣播節目、數據和其他電信號的電纜。由一對以上相互絕緣的導線絞合而成。通信電纜與架空明線相比，具有通信容量大、傳輸穩定性高、保密性好、少受自然條件和外部干擾影響等優點。
通信電纜按用途可分為長距離傳輸用的長途通信電纜和較短距離傳輸用的區域通信電纜。長途通信電纜又可分為聯接用的中繼通信電纜和城市間傳輸用的幹線長途電纜（或稱幹線通信電纜）。區域通信電纜可分為市內電話電纜和電話局間或局內聯接用的（引線等）配線電纜及局用電纜。幹線長途電纜往往是由不同結構的電纜組合在一起的綜合型通信電纜。
通信電纜按線心所用絕緣材料種類可分為空氣紙絕緣電纜、紙-繩絕緣電纜、聚苯乙烯-繩絕緣電纜、泡沫聚乙烯絕緣電纜、聚乙烯墊圈絕緣電纜、實心聚乙烯絕緣電纜、魚泡（聚乙烯）絕緣電纜等；按絕緣線心扭絞成組的方式可分為對絞（或稱雙絞）、星絞（四線組）、層式扭絞和束絞電纜。按保護復蓋層種類可分為鉛包電纜和塑膠護套電纜。這兩種電纜可以是沒有外部保護復蓋層的裸電纜，也可以是有金屬保護層的鎧裝電纜。
通信電纜按線心結構可分為對稱電纜和同軸電纜兩類。前者因電磁干擾問題,使用頻率一般為幾百千赫;後者使用頻率遠高於前者。
對稱通信電纜由二根對稱排列的導線組成通信迴路。分高頻和低頻兩種。前者最高傳輸頻率可達 800千赫,相應為在一個迴路中可開通180路電話；後者最高傳輸頻率一般小於252千赫,相當於一個迴路中可開通60路電話。

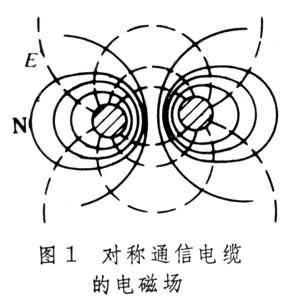

對稱通信電纜的電磁場呈開放狀態(圖1), 在高頻下迴路的衰減和損耗較大，迴路間相互干擾和外界干擾都較大，難於提高傳輸頻率和容量。
通信電纜長途對稱通信電纜由不同數量和不同絕緣結構的四線組構成。四線組的常用形式為星絞組，也有的採用復對絞形式（圖2）。絕緣有紙帶絕緣、紙-繩（紙帶和紙繩）絕緣、聚乙烯繩-帶絕緣、聚苯乙烯繩－帶絕緣和泡沫聚乙烯絕緣等多種。高頻長途對稱通信電纜傳輸頻率高，所以對電纜的結構性能要求較高。一般採用繩－帶絕緣的星絞四線組結構。絕緣材料常用聚苯乙烯、聚乙烯。紙帶紙繩絕緣一般用於252千赫以下的低頻對稱通信電纜。
通信電纜電話電纜是用於市內、近郊和工礦企業等較小範圍的區域電話連線的對稱通信電纜，常稱市內電話電纜。其主要特點為對數多（最多可達數千對，一般為數百或數十對）。由於使用頻率低，通信距離近，因此線徑較長途通信電纜細,一般為0.5毫米。電話電纜的線組結構有對絞組、星絞組和復對絞組3種。 按其線心絕緣和護層材料可分為紙絕緣鉛護套電纜、聚乙烯絕緣組合護層電纜、油膏充填防水電纜、全塑電纜等。
電話電纜中二根絕緣導線心按一定節距絞合成對構成一個絕緣線對。線對中二根絕緣導線心的顏色不同(一般為紅色和白色),以便接線時區分。電話電纜的纜心結構一般分為同心式和單位式兩種(圖3)。同一層中相鄰線對的絞合節距應不相同,以減小通話時的相互影響。在每一層中都設有一個標誌對（分別為藍色和白色），便於接線時辨認。在80對以上的電纜中往往置有預備線對以替換不合格線對。單位式電纜以50對或100對及相應的預備對絞合成一個基本單位,再由若干個基本單位絞合成電纜心。經乾燥後擠壓上護套製成電纜(見圖)。
通信電纜
通信電纜架空敷設的電話電纜需用自承式，由鋼索承受整個電纜的重力。20世紀60年代以來，研製出在塑膠電纜中填充油膏以防止潮氣和水分的防水型電纜。
為了提高通信電纜的防潮性、穩定性，20世紀70年代以來，在市內電話電纜中廣泛採用綜合型電纜護層。其基本類型有3種。①Alpeth:纜心外擠壓一層聚乙烯護層,再搭接地縱向包裹0.2毫米皺紋鋁帶，充以聚異丁烯絕緣複合物後外敷一層熱塑性膠粘層，最外面擠壓一層聚乙烯護套。②Stalpeth：皺紋鋁帶外縱包一層皺紋鋼帶，外復一層熱塑性材料，最外層再擠壓一層聚乙烯護套。③Lepeth：纜心上包復一層聚乙烯護套，其外敷一層粘性熱塑性材料，最外面擠壓一層鉛管。
同軸通信電纜由二根相互絕緣的同軸心的內外導體組成通信迴路（同軸對），再由一個或多個同軸對絞合而成。同軸電纜多用作長途通信幹線，開通多路載波通信或傳輸電視節目，也用作高效率的數據信息傳輸。
通信電纜同軸對中兩導體完全同心，在外導體以外不存在電磁場(圖4)。因此,傳輸信號的衰減以及各同軸對之間的相互干擾小，抗外界干擾的性能也高於對稱電纜。它的傳輸頻率可達10～100兆赫以上。同軸通信電纜的型號根據同軸對的尺寸劃分，有微同軸電纜內導體直徑
／外導體直徑
為0.6mm/2mm、0.9mm/3.2mm等)、小同軸電纜（
/
=1.2mm/4.4mm等）、中同軸電纜（
/
=2.6mm/9.5mm等）、大同軸電纜（
/
=5mm/18mm、11mm/41mm等）。
同軸通信電纜中同軸對的內導體為銅，斷面為圓柱形，實心。為提高機械強度（例如作海底電纜時），也有採用鋼心銅外層的雙金屬內導體。外導體一般用銅帶製成，常用形式有皺邊式、壓痕式、鎖齒式等。外導體需柔順性好，穩定性高，加工工藝簡單。同軸對內外導體的絕緣應具有低的介電係數和低的介質損耗，還應有一定的機械強度以支撐外導體，使其與內導體保持同心。
為消除同軸對不完全同心而在同軸對間產生干擾，外導體上需包復禁止層，然後再絞合成纜。禁止層多為雙層繞包鋼帶。
結構
看似簡簡單單的通信線纜，如果剖開電纜仔細觀察，會發現科技人員是用了不少“心思”的。從結構上看，通信電纜一般分為纜心和護層兩大部分。而護層又可以分為護套和外護層。纜心由被絕緣保護的導電心線和必要的禁止、填充和綁紮帶（絲）等組成。從外形上看，纜心的橫截面一般都是圓形。
纜心是承擔信息傳輸的主要部分，為了保護纜心不受潮，不受外界機械損傷和電氣干擾，在纜心的外面加上了護套，在需要的情況下還需要再加外護層。
開始大家通常用鉛作護套，這是因為鉛比較軟，製造安裝方便，還能起到中等禁止的效果。但技術人員最終還選擇了鋁。這是因為鉛太重了。運輸非常難。而鋁的禁止效果優於鉛，又輕許多。當然，任何事情都是有利有弊的。鋁在製造上相對鉛困難些，而且容易受到腐蝕。
在乾燥的環境中，也可以採用不含金屬的聚乙烯或聚氯乙烯護套。
敷設於水底的通信電纜外面，會採用鋼絲鎧裝外護層，在金屬鎧裝層的外面還需要加上防蝕層。
體上需包復禁止層，然後再絞合成纜。禁止層多為雙層繞包鋼帶。
色譜
纜芯色譜
電纜的纜芯色譜可分為普通色譜和全色譜兩大類。
⑴普通色譜通信電纜
普通色譜對絞同心式通信電纜已經很少採用。
⑵全色譜通信電纜
全色譜的含義是指電纜中的任何一對芯線，都可以通過各級單位的扎帶顏色以及線對的顏色來識別，換句話說給出線號就可以找出線對，拿出線對就可以說出線號。
⑴全色譜對絞同心式纜芯（很少用）
⑵全色譜對絞單位式纜芯
①全色譜對絞單位式纜芯色譜在全塑市話電纜中使用最多。它是由白（代號W）、紅（R）、黑（B）、黃（Y）、紫（V）作為領示色（代表a線），藍（Bl）、桔（O）、綠（G）、棕（Br）、灰（S）作為循環色（代表b線）十種顏色組成25對全色譜線對，稱25對基本U單位。
行業前景
電線電纜行業是中國僅次於汽車行業的第二大行業，產品品種滿足率和國內市場占有率均超過90%。在世界範圍內，中國電線電纜總產值已超過美國，成為世界上第一大電線電纜生產國。伴隨著中國電線電纜行業高速發展，新增企業數量不斷上升，行業整體技術水平得到大幅提高。
中國經濟持續快速的增長，為線纜產品提供了巨大的市場空間，中國市場強烈的誘惑力，使得世界都把目光聚焦於中國市場，在改革開放短短的幾十年，中國線纜製造業所形成的龐大生產能力讓世界刮目相看。隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對電線電纜的需求也將迅速增長，未來電線電纜業還有巨大的發展潛力。
製造方法
通信電纜不同的電纜其製造工藝雖有一定的差異，但就其總的加工方法有其共性。為保證電纜的結構尺寸穩定，有良好的電氣性能，電纜的生產順序按其結構採取由內向外進行。整個製造過程，分為絕緣線芯的製造，線組絞合，同軸對的製造，成纜工藝，纜芯乾燥，電纜的金屬套和外護層的製造。
技術指標
通信電纜的電氣技術指標項目多而高。一般的金屬纜有導線電阻,絕緣電阻,工作電容,絕緣強度,電容不平衡等要求。對於長途和同軸電纜,除以上要求外,還有端阻抗,阻抗不均勻性,衰減常數,串音等特殊要求。
選購和保養技巧
1、電線表面標誌
根據國家標準規定，電線表面應有製造廠名、產品型號和額定電壓的連續標誌。這有利於在電線使用過程中發生問題時能及時找到製造廠，消費者在選購電線時務必注意這一點。
同時消費者在選購電線時應注意合格證上標明的製造廠名、產品型號、額定電壓與電線表面的印刷標誌是否一致，防止冒牌產品。
2、電線外觀
消費者在選購電線時應注意電線的外觀應光滑平整，絕緣和護套層無損壞，標誌印字清晰，手摸電線時無油膩感。從電線的橫截面看，電線的整個圓周上絕緣或護套的厚度應均勻，不應偏芯，絕緣或護套應有一定的厚度。
3、導體線徑
消費者在選購電線時應注意導體線徑是否與合格證上明示的截面相符，若導體截面偏小，容易使電線發熱引起短路。建議家庭照明線路用電線採用1.5平方毫米及以上規格；空調、微波爐等用功率較大的家用電器應採用2.5平方毫米及以上規格的電線。
4、規範使用
應規範布線，固定線路最好採用BV單芯線穿管子，注意在布線時不要碰壞電線,在房間裝潢時不要碰壞電線；在一路線里中間不要接頭；電線接入電器箱(盒)時不要碰線。
敷設規定
1、電纜的路徑選擇應符合下列要求：
（1）避免電纜遭受機械性外力、過熱、腐蝕、輻射、磨損等危害。電纜的敷設需要外部良好的環境支持，如果很容易遭受不良因素的干擾，容易加大對其的損害破壞，容易引發線路故障和事故。
（2）滿足安全要求條件下使電纜較短，儘量使得電纜的使用越短就越能節省成本費用。
（3）便於敷設、維護，如果維護不方便，應該考慮比較方便的位置和條件，地段施工比較好。
（4）避開將要挖掘施工的地方，對於一些地理位置比較複雜，路況不好，容易產生土石流、坍塌等的路段需要慎重施工，避開重新選擇。
（5）充油電纜線路通過起伏地形時，使供油裝置較合理配置，充分保障線路的平穩正常鋪設。
2、電纜群敷設在同一通道中位於同側的多層支架上配置，應符合下列規定：
（1）應按電壓等級由高至低的電力電纜、強電至弱電的控制和信號電纜、通訊電纜的順序排列。當水平通道中含有35kV以上高壓電纜符合允許彎曲半徑要求時，宜按“由下而上”的順序排列。在同一工程中或電纜通道延伸於不同工程的情況，均應按相同的上下排列順序原則來配置。
（2）同一重要迴路的工作與備用電纜需實行耐火分隔時，宜適當配置在不同層次的支架上。
（3）支架層數受通道空間限制時，35kV及以下的相鄰電壓級電力電纜，可排列於同一層支架，1kV及以下電力電纜也可與強電控制和信號電纜配置在同一層支架上。
3、電纜在任何敷設方式及其全部路徑條件的上下左右改變部位，應符合電纜絕緣及其構造特性要求，都應滿足電纜允許彎曲半徑要求，對自容式鉛包充油電纜，允許彎曲半徑可按電纜外徑的20倍。如果超過線纜規定的彎曲程度時，容易造成電纜的放電、擊穿等事故，因此需要格外注意。
