發展
日前，前瞻產業研究院表示，全球寬頻建設推動了全球光纖光纜的發展，從2013年開始，光纖光纜以及其他的光通訊設備將迎來一個新的發展。
據《中國光纖光纜行業產銷需求與投資預測分析報告前瞻》顯示，光纖光纜產業鏈主要分三個環節，分別為預製棒、光纖拉絲、光纜。國內產業在2010年之前主要分布在光纖拉絲和光纜領域，預製棒國內除長飛光纖光纜公司以外，主要依賴從日本和歐美進口。自2010年以來，國內的烽火通信、亨通光電、中天科技、富通集團等均啟動了預製棒項目，產業鏈趨於完善。
目前，國內光纖光纜產能已經形成了五寡頭的格局，主要為武漢長飛、烽火通信、亨通光電、中天科技、富通集團五家公司，其累計的光纖產能占據了全國產能的主要部分。而上述五家公司均為國內預製棒項目的主導者，有望在未來進一步鞏固五寡頭格局。
歷史沿革
1976年，美國貝爾研究所在亞特蘭大建成第一條光纖通信實驗系統，採用了西方電氣公司製造的含有144根光纖的光纜。1980年，由多模光纖製成的商用光纜開始在市內局間中繼線和少數長途線路上採用。單模光纖製成的商用光纜於1983年開始在長途線路上採用。1988年，連線美國與英法之間的第一條橫跨大西洋海底光纜敷設成功，不久又建成了第一條橫跨太平洋的海底光纜。中國於1978年自行研製出通信光纜，採用的是多模光纖，纜心結構為層絞式。曾先後在上海、北京、武漢等地開展了現場試驗。後不久便在市內電話網內作為局間中繼線試用，1984年以後，逐漸用於長途線路，並開始採用單模光纖。 通信光纜比銅線電纜具有更大的傳輸容量，中繼段距離長、體積小，重量輕，無電磁干擾，自1976年以後已發展成長途幹線、市內中繼、近海及跨洋海底通信、以及區域網路、專用網等的有線傳輸線路骨幹，並開始向市內用戶環路配線網的領域發展，為光纖到戶、寬頻綜合業務數字網提供傳輸線路。

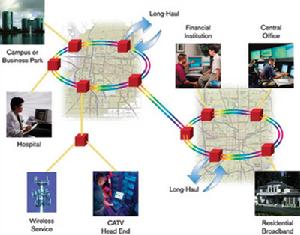

室外光纜光纜網是信息高速路的基石
光纜是當今信息社會各種信息網的主要傳輸工具。如果把“網際網路”稱作“信息高速公路”的話，那么，光纜網就是信息高速路的基石---光纜網是網際網路的物理路由。一旦某條光纜遭受破壞而阻斷，該方向的“信息高速公路”即告破壞。通過光纜傳輸的信息，除了通常的電話、電報、傳真以外，大量傳輸的還有電視信號，銀行匯款、股市行情等一刻也不能中斷的信息。長途通信光纜的傳輸方式已由PDH向SDH發展，傳輸速率已由當初的140MB/S發展到2.5GB/S、4×2.5GB/S、16×2.5GB/S甚至更高，也就是說，一對纖芯可開通3萬條、12萬條、48萬條甚至向更多話路發展。如此大的傳輸容量，光纜一旦阻斷不但給電信部門造成巨大損失，而且由於通信不暢，會給廣大民眾造成諸多不便，如計算機用戶不能上網、股票行情不能知曉、銀行匯兌無法進行、異地存取成為泡影、各種信息無法傳輸。在邊遠山區，一旦光纜中斷，就會使全縣甚至光纜沿線幾個縣在通信上與世隔絕，成為孤島。給黨政軍機關和人民民眾造成的損失是無法估量的。
基本結構
光纜光纜的基本結構一般是由纜芯、加強鋼絲、填充物和護套等
幾部分組成，另外根據需要還有防水層、緩衝層、絕緣金屬導線等構件。
光纜由加強芯和纜芯、護套和外護層3部分組成。纜芯結構有單芯型和多芯型兩種：單芯型有充實型和管束型兩種；多芯型有帶狀和單位式兩種。外護層有金屬鎧裝和非鎧裝兩種。
基本常識
敷設
1、一般規定
1．1 光纜的彎曲半徑應不小於光纜外徑的15倍，施工過程中不應小於20倍。
1．2 布放光纜的牽引力應不超過光纜允許張力的80%。瞬間最大牽引力不得超過光纜允許張力的100%。主要牽引應加在光纜的加強件（芯）上。
1．3 光纜牽引端頭可以預製也可以現場製作。直埋或水底鎧裝光纜，可作網套或牽引端頭。
1．4 為防止在牽引過程中扭轉損傷光纜，牽引端頭與牽引索之間應加入轉環。
1．5 布放光纜時，光纜必須由纜盤上方放出並保持鬆弛弧形。光纜布放過程中應無扭轉，嚴禁打小圈、浪涌等現象發生。
1．6 光纜布放採用機械牽引時，應根據牽引長度、地形條件、牽引張力等因素選用集中牽引、中間輔助牽引或分散牽引等方式。
1．7 機械牽引用的牽引機應符合下列要求：
1)牽引速度調節範圍應在0～20米/分，調節方式應為無級調速；
2)牽引張力可以調節，並具有自動停機性能，即當牽引力超過規定值時，能自動發出告警並停止牽引。
1．8 布放光纜，必須嚴密組織並有專人指揮。牽引過程中應有良好聯絡手段。禁止未經訓練的人員上崗和無聯絡工具的情況下作業。
1．9 光纜布放完畢，應檢查光纖是否良好。光纜端頭應做密封防潮處理，不得浸水。
2、管道光纜
2．1管道光纜敷設前應作好下列準備
1)按設計核對光纜占用的管孔位置；
2)在同路由上選用的孔位不宜改變，如變動或拐彎時，應滿足光纜彎曲半徑的要求；
3)所用管孔必須清刷乾淨。
2．2人工布放光纜時每個人孔應有人值守；機械布放光纜時拐彎人孔應有人值守。
2．3光纜穿入管孔或管道拐彎或有交叉時，應採用導引裝置或喇叭口保護管，不得損傷光纜外護層。根據需要可在光纜周圍塗中性潤滑劑。
2．4光纜一次牽引長度一般不大於1000米。超長時應採取8字分段牽引或中間加輔助牽引。
2．5光纜布放後，應由專人統一指揮，逐個人孔地將光纜放置在規定的托板上，並應留適當餘量避免光纜繃得太緊。
2．6接頭所在人孔的光纜預留長度應符合表中的規定；設計要求作特殊預留的光纜繃得太緊。
2．7管道光纜的保護措施應符合下列要求：
1)人孔內的光纜可採用蛇形軟管（或軟塑膠管）保護並綁紮在電纜托板上或按設計要求的措施處理；
2)管口應採取堵口措施；
3)人孔內的光纜應有識別標誌；
4)嚴寒地區應按設計要求採取防凍措施，防止光纜損傷。
2．8塑膠子管道的布放方法基本上與光纜布放相同，還應符合下列要求：
1)布放兩根以上無色標的子管時，在端頭應做好標誌；
2)布放塑膠子管道的環境溫度應在-5oC--+35oC間；
3)連續布放塑膠子管道的長度，不宜超過300米；
4)牽引子管的最大拉力，不應超過管材的抗張強度，牽引速度要求均勻；
5)子管在人孔中的余長應符合設計要求；
6)穿放塑膠子管的管孔，應安裝塑膠管堵頭（也可採用其他方法），以固定子管；
7)子管在管道中間不得有接頭；
8)子管布放完畢，應將管口作臨時堵塞；本期工程不用的子管必須在管端安裝堵塞（帽）。
3、直埋光纜
3．1光纜的埋深應符合表3.1的要求。
直埋光纜埋深表 表3.1
敷設地段或土質
埋深(米)
備註
普通土（硬土）≥1.2
半石質（砂礫土、風化石）≥1.0
全石質≥0.8
從溝底加墊付10厘米細土的上面算起
流砂≥0.8
市郊、村鎮≥1.2
市區人行道≥1.0
穿越鐵路、公路≥1.2
距道碴底或路面
溝、渠、水塘≥1.2
農田排水溝(溝寬1米以內)
≥0.8
3．2直埋光纜與其他建築物及地下管線的距離，應符合規定要求。
3．3同溝敷設的光纜，不得交叉、重疊，宜採用分別牽引同時布放的方式。
3．4直埋光纜敷設應符合下列要求：
1)光纜溝的深度應符合規定，溝底應平整無碎石；石質、半石質溝底應鋪10厘米厚的細土或沙土；
2)機械牽引時，應採用地滑輪；
3)人工抬放時，光纜不應出現小於規定曲率半徑的彎曲以及拖地、牽引過緊等現象；
4)光纜必須平放於溝底，不得騰空和拱起；
5)光纜敷設在坡度大於20°，坡長大於30米的斜坡上時，宜採用“S”形敷設或按設計要求的措施處理；
6)布放過程中或布放後，應及時檢查光纜外皮，如有破損應立即修復；直埋光纜敷設後應檢查光纜護層對地絕緣電阻。
7)光纜中光纖及銅導線必須經檢查確認符合質量驗收標準後，方可全溝回土。
3．5光纜溝回填土應符合下列要求：
1)先回填15厘米厚的碎土或細土，嚴禁將石塊、磚頭、凍土等推入溝內，並應人工踏平；
2)回填土應高出地面10厘米。
3．6埋式光纜的防護措施應按設計規定並符合下列要求：
1)光纜線路穿越鐵道以及不開挖路面的公路時，採取頂管方式。頂管應保持平直，鋼管規格及位置應符合設計要求，允許破土的位置可以採取埋管保護，頂管或埋保護管時管口應做堵塞。
2)光纜線路穿越機耕路、農村大道以及市區、居民區或易動土地段時，應按設計要求的保護方法施工。在光纜上方鋪紅磚時，應先復蓋20厘米厚碎土再豎鋪紅磚，同溝敷設兩條光纜應橫鋪紅磚。
3)光纜線路穿越有疏竣和挖泥取肥的溝、渠、塘時，在光纜上方應復蓋水泥板或水泥沙袋保護。
4)光纜穿越0.8米以上（含0.8米在內）的溝坎、梯田時應作護坡，護坡方式按設計要求。穿越0.8米以下的溝坎時除設計有特殊要求外，一般均不做護坡，但必須分層夯實恢復原狀。
5)光纜線路穿越白蟻活動區域應按規定作防蟻處理。
6)光纜線路的防雷措施，必須按設計規定處理。採用防雷排流線時，應在光纜上方30厘米處敷設單根或雙根排流線；當回填土後因故又挖出光纜重新敷設時，必須嚴格檢查排流線是否位於光纜上方，嚴禁出現顛倒現象。
7)特殊地段標誌帶的敷設應符合設計要求。
3．7接頭點的預留光纜應妥善地置於接頭坑中，端頭必須做密封防潮處理，防止光纜浸水或人為損傷。
3．8光纜線路標石的埋設應符合下列要求：
1)光纜接頭、光纜拐彎點、排流線起止點、同溝敷設光纜的起止點、光纜特殊預留點、與其它纜線交越點、穿越障礙物地點以及直線段市區每隔200米，郊區和長途每隔250米處均應設定普通標石。
2)需要監測光纜內金屬護層對地絕緣、電位的接頭點均應設定監測標石。
3)有可以利用的標誌時，可用固定標誌代替標石。
4)標石埋深60厘米出土40厘米，標石周圍土壤應夯實。
5)普通標石應埋設在光纜的正上方。接頭處的標石應埋設在光纜線路的路由上，標石有字的一面應面向光纜接頭。轉彎處的標石應埋設在光纜線路轉彎的交點上，標石朝向光纜彎角較小的一面。當光纜沿公路敷設間距不大於100米時，標石可朝向公路。
6)標石用堅石或鋼筋混凝土製作，規格有兩種：一般地區使用短標石，規格應為100×14×14厘米；土質鬆軟及斜坡地區用長標石，規格為150×14×14厘米。
7)標石編號為白底紅(或黑)漆正楷字，字型端正，表面整潔。編號應根據傳輸方向，自A端至B端方向編排。一般以一個中繼段為獨立編號單位。
4、水底光纜
4.1水底光纜敷設方式應根據河床土質、河寬、水深、流速以及現場條件，可採用水下沖挖機、人工沖挖或沖水泵沖槽以及拋錨慢放、拖輪快放、人工布放等不同方法，不論採用何種施工方法，均應達到設計要求。
4.2水底光纜的埋深，應根據河流的水深、通航、河床土質等具體情況，按設計檔案規定，並應滿足下列要求：
1)水深不足8米（指枯水季節）的區段：河床不穩定或土質鬆軟時，埋深應不小於1.5米；河床穩定或土質堅硬時，埋深應不小於1.2米；石質、半石質河床，埋深應不小於0.5米；
2)水深超過8米的區段：一般可將光纜直接放在河底不加掩埋，特殊地段按設計檔案要求處理。
4.3敷設水底光纜應符合下列要求：
1)應控制光纜布放速度和規定位置；
2)敷設過程中，光纜不得在河床騰空，不得打小圈；
3)敷設過程中和敷設以後，應監測光纖是否良好，發現問題及時處理，以確保水底光纜的敷設質量；
4)敷設長度應按複測路由時確定的光纜長度，一般水底光纜應伸出堤外或岸邊50米；
5)當設計規定光纜在河底按弧形敷設時，應以測量時的基線為基準，向上游做弧形敷設。
4.4岸灘部分埋深、保護應符合下列要求：
1)岸灘位置埋深應不小於1.5米。石質、半石質區域，其溝底先填10-20厘米細土或沙土，光纜上方回填碎土或沙土，夯實後再填至高出地面。岸灘受洪水沖刷、不穩定地段以及船隻靠岸地段，在光纜上方填碎土或沙土後，上面應復蓋水泥板或水泥沙袋保護。
2)岸灘坡度宜小於30度，超過時應按設計要求採取加固措施。
4.5凡敷設水底光纜的通航河流，應按設計要求劃定禁止拋錨的區域，在過河段的河堤或河岸上設定水線標誌牌，並應符合下列要求：
1)水線標誌牌應按設計要求或河流大小採用單桿或雙桿標誌牌，並應在水線敷設前安裝在設計確定的位置上；
2)水線標誌牌應設定在地勢高、無障礙物遮擋的地方，其牌的正面應分別與上游或下遊方向成250-300的角度；
3)水線標誌牌設定在土質鬆軟地區或埋深達不到規定時，應加拉線，水泥桿根部應加底盤、卡盤等加固措施。
5、架空光纜
5.1架空光纜垂度的取定應十分慎重，要考慮光纜架設過程中和架設後受到最大負載時產生的伸長率應小於0.2%。工程中應根據光纜結構及架掛方式計算架空光纜垂度，並應核算光纜伸長率，使取定的光纜垂度能保證光纜的伸長率不超過規定值。
5.2架空光纜的布放應通過滑輪牽引，布放過程中不允許出現過度彎曲。
5.3中負荷區、重負荷區和超重負荷區布放吊掛式架空光纜應在每根桿上作預留，輕負荷區應每3～5桿檔作一處預留。預留及保護方式可參照圖5.3-1。光纜經十字吊線或丁字吊線處亦應安裝保護管，如圖5.3-2所示。
圖5.3-1光纜在桿上預留、保護示意圖
圖5.3-2光纜在十字吊線處保護示意圖
5.4吊掛式架空光纜布放後應統一調整，掛鈎程式可按照光纜外徑參照表5.4選用。光纜掛鈎的卡掛間距為50厘米，允許偏差應不大於±3厘米。掛鈎在吊線上的搭扣方向應一致，掛鈎托板齊全。
掛鈎程式選用表 表5.4
掛鈎程式 光纜外徑（毫米）
65 32以上
55 25～32
45 19～24
35 13～18
25 12及以下
5.5吊掛式架空光纜的引上光纜安裝方式和要求可參照圖5.5所示。
5.6架空光纜防強電、防雷措施應符合設計規定。吊掛式架空光纜與電力線交越時，應採用膠管或竹片將鋼絞線作絕緣處理。光纜與樹木接觸部位，套用膠管或蛇形管保護。
圖5.5引上光纜安裝及保護示意圖
6、局內光纜
6.1局內光纜一般從局前人孔經地下進線室引至光端機。由於路由複雜，宜採用人工布放方式。布放時上下樓道及每個拐彎處應設專人，按統一指揮牽引，牽引中保持光纜呈鬆弛狀態，嚴禁出現打小圈和死彎。
6.2局內光纜應作標誌，以便識別。
6.3光纜在進線室內應選擇安全的位置，當處於易受外界損傷的位置時，應採取保護措施。
6.4光纜經由走線架、拐彎點（前、後）應予綁紮。上下走道或爬牆的綁紮部位，應墊膠管，避免光纜受側壓。
6.5按規定預留在端機側的光纜，可以留在光端機室或電纜進線室。有特殊要求預留的光纜，應按設計要求留足。
光纜的製造
光纜的製造過程一般分以下幾個過程：
1.光纖的篩選：選擇傳輸特性優良和張力合格的光纖。
2.光纖的染色：套用標準的全色譜來標識，要求高溫不退色不遷移。
光纜3.二次擠塑：選用高彈性模量，低線脹係數的塑膠擠塑成一定尺寸的管子，將光纖納入並填入防潮防
水的凝膠，最後存放幾天（不少於兩天）。
4.光纜絞合：將數根擠塑好的光纖與加強單元絞合在一起。
5.擠光纜外護套：在絞合的光纜外加一層護套。
種類
1.按照傳輸性能、距離和用途的不同，光纜可以分為用戶光纜、市話光纜、長途光纜和海底光纜。
2.按照光纜內使用光纖的種類不同，光纜又可以分為單模光纜和多模光纜。
3.按照光纜內光纖纖芯的多少，光纜又可以分為單芯光纜、雙芯光纜等。
4.按照加強件配置方法的不同，光纜可分為中心加強構件光纜、分散加強構件光纜、護層加強構件光纜和綜合外護層光纜。
5.按照傳輸導體、介質狀況的不同，光纜可分為無金屬光纜、普通光纜、綜合光纜（主要用於鐵路專用網路通信線路）。
6.按照鋪設方式不同，光纜可分為管道光纜、直埋光纜、架空光纜和水底光纜。
7.按照結構方式不同，光纜可分為扁平結構光纜、層絞式光纜、骨架式光纜、鎧裝光纜和高密度用戶光纜。~~
施工
多年來，做光纜施工使得我們已有了一套成熟的方法和經驗。
光纜工具用途 ：1 雙口光纖剝皮鉗 1把 剝離光纖塗復層/緊包層 2 組合套筒扳手 1套 安裝光纜接續盒/終端盒 3 2m捲尺 1把 量開剝光纜長度 4 美工刀 1把 開剝光纜輔助工具 5 蛇頭鉗 1把 剪斷光纜加強芯 6 橫向開纜刀 1把 縱向橫向開剝光纜 7 鑷子 1把 盤光纖 8 剪刀 1把 剪光纖纖維 9 老虎鉗 1把 剪斷光纜中鋼絲 10 尖嘴鉗 1把 接續用輔助工具 11 微型螺絲批 2把 緊固螺絲用 12 內六角扳手 1套 安裝內六螺絲 13 活動扳手 1把 接續用輔助工具 14 組合螺絲批 2把 裝卸光纜接續盒 15 酒精泵瓶 1個 清潔光纖 16 記號筆 1隻 標記光纖號 17 手電筒 1把 夜晚施工照明用 18 斜口鉗 1把 輔助施工工具
（一）光纜的戶外施工：
較長距離的光纜敷設最重要的是選擇一條合適的路徑。這裡不一定最短的路徑就是最好的，還要注意土地的使用權，架設的或地埋的可能性等。
光纜轉彎時，其轉彎半徑要大於光纜自身直徑的20倍。
1.戶外架空光纜施工：
A.吊線托掛架空方式，這種方式簡單便宜，我國套用最廣泛，但掛鈎加掛、整理較費時。
B.吊線纏繞式架空方式，這種方式較穩固，維護工作少。但需要專門的纏扎機。
C.自承重式架空方式，對線桿要求高，施工、維護難度大，造價高，國內很少採用。
D.架空時，光纜引上線桿處須加導引裝置，並避免光纜拖地。光纜牽引時注意減小摩擦力。每個桿上要餘留一段用於伸縮的光纜。
E.要注意光纜中金屬物體的可靠接地。特別是在山區、高電壓電網區和多雷雨地區一般要 每公里有3個接地點，甚至選用非金屬光纜。
2.戶外管道光纜施工：
A.施工前應核對管道占用情況，清洗、安放塑膠子管，同時放入牽引線。
B.計算好布放長度，一定要有足夠的預留長度。詳見下表：
| 自然彎曲增加 長度（m/km） | 人孔內拐彎 增加長度（m/孔) | 接頭重疊長度（m/側） | 局內預留 長度（m） | 注 |
| 5 | 0.5~1 | 8~10 | 15~20 | 其它餘留按設計預留 |
C.一次布放長度不要太長（一般2KM），布線時應從中間開始向兩邊牽引。
D.布纜牽引力一般不大於120kg，而且應牽引光纜的加強心部分，並作好光纜頭部的防水加強處理。
E.光纜引入和引出處須加順引裝置，不可直接拖地。
D.管道光纜也要注意可靠接地。
3.直接地埋光纜的敷設：
A.直埋光纜溝深度要按標準進行挖掘，標準見下表：
| 直埋光纜埋深標準 | ||
| 敷設地段及土質 | 埋深（m） | |
| 普通土、硬土 | ≥1.2 | |
| 沙礫土、半石土、風化石 | ≥1.0 | |
| 全石質、流砂 | ≥0.8 | |
| 市郊、村鎮 | ≥1.2 | |
| 市區人行道 | ≥1.0 | |
| 公路邊溝：石質（堅石、軟石） 其他土質 | 邊溝設計深度以下0.4 邊溝設計深度以下0.8 | |
| 公路路肩 | ≥0.8 | |
| 穿越鐵路（距路基面）、公路（距路面基底） | ≥1.2 | |
| 溝渠、水塘 | ≥1.2 | |
| 河流 | 按水底光纜要求 | |
B.不能挖溝的地方可以架空或鑽孔預埋管道敷設。
C.溝底應保證平緩堅固，需要時可預填一部分沙子、水泥或支撐物。
D.敷設時可用人工或機械牽引，但要注意導向和潤滑。
E.敷設完成後，應儘快回土復蓋並夯實。
4.建築物內光纜的敷設：
A.垂直敷設時，應特別注意光纜的承重問題，一般每兩層要將光纜固定一次。
B.光纜穿牆或穿樓層時，要加帶護口的保護用塑膠管，並且要用阻燃的填充物將管子填滿。
C.在建築物內也可以預先敷設一定量的塑膠管道，待以後要敷設光纜時再用牽引或真空法布放光纜。
參數
編碼 產品名稱 說明
NFC6112 12芯單模室外層絞式加強鎧光纜（9/125） OS1
NFC6124 24芯單模室外層絞式加強鎧光纜（9/125） OS1
NFC6148 48芯單模室外層絞式加強鎧光纜（9/125） OS1
NFC6212 12芯多模室外層絞式加強鎧光纜（62.5/125） OM1
NFC6224 24芯多模室外層絞式加強鎧光纜（62.5/125） OM1
NFC6248 48芯多模室外層絞式加強鎧光纜（62.5/125） OM1
NFC6312 12芯多模室外層絞加強鎧光纜（50/125） OM2
NFC6324 24芯多模室外層絞加強鎧光纜（50/125） OM2
NFC6348 48芯多模室外層絞加強鎧光纜（50/125） OM2
NFC6412 12芯萬兆多模室外層絞加強鎧光纜（50/125） OM3
NFC6424 24芯萬兆多模室外層絞加強鎧光纜（50/125） OM3
NFC6448 48芯萬兆多模室外層絞加強鎧光纜（50/125） OM3
NFC5112 12芯單模室外層絞式輕鎧光纜（9/125） OS1NFC5124 24芯單模室外層絞式輕鎧光纜（9/125） OS1NFC5148 48芯單模室外層絞式輕鎧光纜（9/125） OS1NFC5212 12芯多模室外層絞式輕鎧光纜（62.5/125） OM1NFC5224 24芯多模室外層絞式輕鎧光纜（62.5/125） OM1NFC5248 48芯多模室外層絞式輕鎧光纜（62.5/125） OM1NFC5312 12芯多模室外層絞輕鎧光纜（50/125） OM2NFC5324 24芯多模室外層絞輕鎧光纜（50/125） OM2NFC5348 48芯多模室外層絞輕鎧光纜（50/125） OM2NFC5412 12芯萬兆多模室外層絞輕鎧光纜（50/125） OM3NFC5424 24芯萬兆多模室外層絞輕鎧光纜（50/125） OM3
NFC5448 48芯萬兆多模室外層絞輕鎧光纜（50/125） OM3一．用戶收到光纜後，檢查光纜合格證及隨盤光資料，核對光纜盤號、型號、芯數及長度等，並檢查外包裝有無破損失。注意事項
二．光纜布放時，須用一段牽引繩與光纜加強件，相連線，並用網套或者膠帶與護套相固定。若是管道光纜，牽引繩與光纜加強件之間必須加專用鏇轉牽引頭，不允許直接拉光纜外護套牽引。
三、對於2KM以上段長的光纜的布防，不允許一次性從頭至尾放完，須要把光纜盤在地段的中間，倒8字形向兩頭放。
四．從汽車上卸載光纜時最好用叉車或吊車葫蘆把光纜從車上輕輕地放置地上
五．野外施工場合，從汽車上卸載光纜時宜用平直板放置在汽車平台與地面之間，形成一個於45度的斜坡用一繩子穿過光纜中間孔，人在車上拉住繩子兩端，是光纜順著木板斜坡速下滑。卸載光纜是時，嚴謹堆放，平放，嚴禁直接將光纜從高處垂直落下來，放置強烈衝擊光纜造成損壞。
六．需要滾動光纜時應按纜盤標明的鏇轉箭頭方向滾動，但不得做長距離滾動。
七．施工前需要對光纜進行單盤檢測，如外護套質量，衰減指標。
八．管道或架空光纜敷設時最大拉力不超過1500N，直埋光纜敷設時最大拉力不超過3000N。
九．光纜施工和布放定位是時，不得彎折或形成90度直角彎；動態彎曲（如施工時），對管道、架空光纜，彎曲半徑應大於20倍光纜外徑；對直埋光纜，彎曲半徑應大於25倍光纜外徑；布放定位時，對管道、架空光纜，彎曲半徑應大於10倍光纜半徑；對直埋光纜，彎曲半徑應大於12.5倍光纜外徑。切忌光纜嚴重彎曲導致打“死扣”。
十．光纜施工時受到拉力不得超過它所能承受的允許短暫力的規定（管道、架空光纜：1500N；直埋光纜：3000N；ADSS光纜：20%RTS）,運行使用時應不超過允許長期力的規定（管道、架空光纜600N；直埋光纜1000N；ADSS光纜：MAT）。光纜施工應在相應資格的技術人員指導下進行。
光纜按正確的方法布線非常重要，施工不當容易造成其衰減加大、使用壽命縮短、斷纖、破皮、鎧甲斷裂等。光纜特別是饋電光纜這種直徑較大、質量較重，放線的時候一定要用支架把光纜盤架起來，一邊滾動光纜盤一邊拉線，如果是沒有配備光纜盤的散線，一定要理順以後再布線，拉線人員和防線人員要配備對講機，保持聯繫，遇到拉不動的時候不要用蠻力拉扯，一定要慢慢理順後再繼續，這樣才能保證我們“脆弱”的光纜被安全的布放。
光纜允許拉伸力和壓扁力
光纜允許拉伸力和壓扁力見表1。
表1-
光纜允許拉伸力和壓扁力的機械性能
| 光 纜 類 型 | 允許拉伸力（N） | 允許壓扁力（N/100mm） | ||
| 短期 | 長期 | 短期 | 長期 | |
| 管道和非自承式架空 | 1500 | 600 | 1000 | 300 |
| 直埋 | 3000 | 1000 | 3000 | 1000 |
| 特殊直埋 | 10000 | 4000 | 5000 | 3000 |
| 水下（20000N） | 20000 | 10000 | 5000 | 3000 |
| 水下（40000N） | 40000 | 20000 | 8000 | 5000 |
選用
光纜的選用除了根據光纖芯數和光纖種類以外，還要根據光纜的使用環境來選擇光纜的外護套。
1.戶外用光纜直埋時 ，宜選用鎧裝光纜。架空時，可選用帶兩根或多根加強筋的黑色塑膠外護套的光纜。
2.建築物內用的光纜在選用時應注意其阻燃、毒和煙的特性。一般在管道中或強制通風處可選用阻燃
但有煙的類型（Plenum），暴露的環境中應選用阻燃、無毒和無煙 的類型（Riser）。
3.樓內垂直布纜時，可選用層絞式光纜（Distribution Cables）；水平布線時，可選用可分支光纜（Breakout Cables）。
4.傳輸距離在2km以內的，可選擇多模光纜，超過2km可用中繼或選用單模光纜。
直埋光纜埋深標準
敷設地段或土質 埋深（m） 備註
普通土（硬土） ≥1.2
半石質（沙礫土、風化石） ≥1.0
全石質 ≥0.8 從溝底加墊10cm細土或沙土
流沙 ≥0.8
市郊、村鎮 ≥1.2
市內人行道 ≥1.0
穿越鐵路、公路 ≥1.2 距道渣底或距路面
溝、渠、塘 ≥1.2
農田排水溝 ≥0.8
連線方式
方法主要有永久性連線、應急連線、活動連線。
1.永久性光纖連線（又叫熱熔）：
這種連線是用放電的方法將兩根光纖的連線點熔化並連線在一起。一般用在長途接續、永久或半永久固定連線。其主要特點是連線衰減在所有的連線方法中最低，典型值為0.01~0.03dB/點。但連線時，需要專用設備（熔接機）和專業人員進行操作，而且 連線點也需要專用容器保護起來。
2.應急連線（又叫）冷熔：
應急連線主要是用機械和化學的方法，將兩根光纖固定並粘接在一起。這種方法的主要特點是連線迅速可靠，連線典型衰減為0.1~0.3dB/點。但連線點長期使用會不穩定，衰減也會大幅度增加，所以只能短時間內應急用。
3.活動連線：
活動連線是利用各種光纖連線器件（插頭和插座），將站點與站點或站點與光纜連線 起來的一種方法。這種方法靈活、簡單、方便、可靠，多用在建築物內的計算機網路布線中。其典型衰減為1dB/接頭。
測試

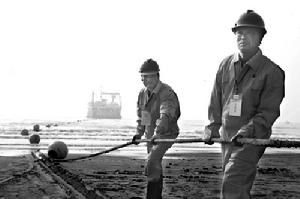

中美直達國際海底光纜光纜布線系統安裝完成之後需要對鏈路傳輸特性進行測試，其中最主要的幾個測試項目是鏈路的衰減特性、連線器的插入損耗、回波損耗等。
關鍵物理參數
衰減：
1）衰減是光在光沿光纖傳輸過程中光功率的減少。
2）對光纖網路總衰減的計算：光纖損耗（LOSS）是指光纖輸出端的功率Power out與發射到光纖時的功率Power in的比值。3）損耗是同光纖的長度成正比的，所以總衰減不僅表明了光纖損耗本身，還反映了光纖的長度。
4）光纜損耗因子（α）：為反映光纖衰減的特性，引進光纜損耗因子的概念。
5）對衰減進行測量：
因為光纖連線到光源和光功率計時不可避免地會引入額外的損耗。所以在現場測試時就必須先進行對測試儀的測試參考點的設定（即歸零的設定）。對於測試參考點有好幾種的方法，主要是根據所測試的鏈路對象來選用的這些方法，在光纜布線系統中，由於光纖本身的長度通常不長，所以在測試方法上會更加注重連線器和測試跳線上，方法更加重要。
回波損耗：
反射損耗又稱為回波損耗，它是指在光纖連線處，後向反射光相對輸入光的比率的分貝數，回波損耗愈大愈好，以減少反射光對光源和系統的影響。
改進回波損耗的方法是，儘量選用將光纖端面加工成球面或斜球面是改進回波損耗的有效方法。
插入損耗：
插入損耗是指光纖中的光信號通過活動連線器之後，其輸出光功率相對輸入光功率的比率的分貝數。插入損耗愈小愈好。插入損耗的測量方法同衰減的測量方法相同。
測試測量設備
1）光纖識別器
它是一個很靈敏的光電探測器。當你將一根光纖彎曲時，有些光會從纖芯中輻射出來。這些光就會被光纖識別器檢測到，技術人員根據這些光可以將多芯光纜或是接插板中的單根光纖從其他光纖中標識出來。光纖識別器可以在不影響傳輸的情況下檢測光的狀態及方向。為了使這項工作更為簡單，通常會在傳送端將測試信號調製成270Hz、1000Hz或2000Hz並注入特定的光纖中。大多數的光纖識別器用於工作波長為1310nm或1550nm的單模光纖光纜，最好的光纖識別器是可以利用宏彎技術線上地識別光纜和測試光纜中的傳輸方向和功率。
2）故障定位器（故障跟蹤器）
此設備基於雷射二極體可見光（紅光）源，當光注入光纖時，若出現光纖斷裂、連線器故障、彎曲過度、熔接質量差等類似的故障時，通過發射到光纖的光就可以對光纖的故障進行可視定位。可視故障定位器以連續波（CW）或脈衝的模式發射。典型的頻率為1Hz或2Hz，但也可工作在kHz的範圍。通常的輸出功率為0dBm(1Mw)或更少，工作距離為2到5km，並支持所有的通用連線器。
3）光損耗測試設備（又稱光萬用表或光功率計）
為了測量一條光纜鏈路的損耗，需要在一端發射校準過的穩定光，並在接收端讀出輸出功率。這兩種設備就構成了光損耗測試儀。將光源和功率計合成一套儀器時，常稱作光損耗測試儀（也有人稱作光萬用表）。當我們測量一條鏈路的損耗時，需要有一個人在傳送端操作測試光源而另一個人在接收端用光功率計進行測量，這樣也只能得出一個方向上的損耗值。
通常，我們需要測量兩個方向上的損耗（因為存在有向連線損耗或著說是由於光纜傳輸損耗的非對稱性所致的）。這時，技術人員就必須相互交換設備並再進行另一個方向的測量。
型號識別
例：
光纜第一部分
分類的代號
| GY | 通信用室（野）外光纜 | GS | 通信用設備內光纜 |
| GH | 通信用海底光纜 | GT | 通信用特殊光纜 |
| GJ | 通信用室（局）內光纜 | GW | 通信用無金屬光纜 |
| GR | 通信用軟光纜 | GM | 通信用移動式光纜 |
註：第一部分與第二部分之間：加強件（加強芯）的代號
加強構件指護套以內或嵌入護套中用於增強光纜抗拉力的構件：
無符號-金屬加強構件；G-金屬重型加強構件
F-非金屬加強構件；H-非金屬重型加強構件
（例如：GYTA：金屬加強芯；GYFTA：非金屬加強芯）
第二、三部分
纜芯和光纜內填充結構特徵的代號
光纜的結構特徵應表示出纜芯的主要類型和光纜的派生結構，當光纜型式有幾個結構特徵需要註明時，可用組合代號表示。
第二部分
| B | 扁平形狀 | C | 自承式結構 |
| D | 光纖帶結構 | E | 橢圓形狀 |
| G | 骨架槽結構 | J | 光纖緊套塗覆結構 |
| T | 油膏填充式結構 | R | 充氣式結構 |
| X | 纜束管式（塗覆）結構 | Z | 阻燃 |
第三部分
護套的代號
| A | 鋁-聚乙烯粘結護套 | G | 鋼護套 |
| L | 鋁護套 | Q | 鉛護套 |
| S | 鋼-聚乙烯粘結護磁 | U | 聚氨脂護套 |
| V | 聚氯乙烯護套 | Y | 聚乙烯護套 |
| W | 夾帶平行鋼絲的鋼-聚乙烯粘結護套 |
註：第四部分與第五部分之間：
其代號用兩組數字表示，第一組表示鎧裝層，可以是一位或兩位數字；第二組表示塗復層，是一位數字
鎧裝層代號
| 代號 | 鎧裝層 |
| 5 | 皺紋鋼帶 |
| 44 | 雙粗圓鋼絲 |
| 4 | 單粗圓鋼絲 |
| 33 | 雙細圓鋼絲 |
| 3 | 單細圓鋼絲 |
| 2 | 繞包雙鋼帶 |
| 0 | 無鎧裝層 |
塗復層代號
| 代號 | 塗覆層或外套代號 |
| 1 | 纖維外被 |
| 2 | 聚乙烯保護管 |
| 3 | 聚乙烯套 |
| 4 | 聚乙烯套加覆尼龍套 |
| 5 | 聚氯乙烯套 |
第六部分：光纜規格型號
A 多模光纖
B 單模光纖
| B1.1（B1） | 非色散位移型光纖 | G652 |
| B1.2 | 截止波長位移型光纖 | G654 |
| B2 | 色散位移型光纜 | G653 |
| B4 | 非零色散位移光纖 | G655 |
註：多模光纖因模間色散的原因不能進行長距離光傳輸，幾乎被淘汰。
鑑別優劣
一、外皮：室內光纜一般採用聚氯乙烯或阻燃聚氯乙烯，外表應光滑、光亮，具柔韌性，易剝離。質量不好的光纜外皮光潔度不好，易和裡面的緊套、芳綸粘連。
室外光纜的PE護套應採用優質黑色聚乙烯，成纜後外皮平整、光亮、厚薄均勻、沒小氣泡。劣質光纜的外皮一般用回收材料生產，這樣可以節約不少成本，這樣的光纜表皮不光滑，因原料內有很多雜質，做出來的光纜外皮有很多極細小坑哇，時間長了就開裂、進水。
二、光纖：正規光纜生產企業一般採用大廠的A級纖芯，一些低價劣質光纜通常使用C級、D級光纖和來路不明的走私光纖，這些光纖因來源複雜，出廠時間較長，往往已經發潮變色，且多模光纖里還經常混著單模光纖，而一般小廠缺乏必須的檢測設備，不能對光纖的質量作出判斷。因肉眼無法辨別這樣的光纖，施工中碰常到的問題是：頻寬很窄、傳輸距離短;粗細不均勻，不能和尾纖對接;光纖缺乏柔韌性，盤纖的時候一彎就斷。
三、加強鋼絲：正規生產廠家的室外光纜的鋼絲是經過磷化處理的，表面呈灰色，這樣的鋼絲成纜後不增加氫損，不生鏽，強度高。劣質光纜一般用細鐵絲或鋁絲代替，鑑別方法很容易--外表呈白色，捏在手上可以隨意彎曲。用這樣的鋼絲生產的光纜氫損大，時間長了，掛光纖盒的兩頭就會生鏽斷裂。
四、鋼鎧：正規生產企業採用雙面刷防鏽塗料的縱包紮紋鋼帶，劣質光纜採用的是普通鐵皮，通常只一面作過防鏽處理。
五、松套管：光纜中裝光纖的松套管應該採用PBT材料，這樣的套管強度高，不變形，抗老化。劣質光纜一般採用PVC做套管，這樣的套管外徑很薄，用手一捏就扁，有點象我們喝飲料的吸管。
六、油膏：油膏主要有纖膏與纜膏，正常情況下纖膏應充滿整個松套管，纜膏則應在壓力下充滿光纜纜芯的每一個縫隙。纖膏有充半滿或更少的做法，纜膏則有的只是在纜芯外抹一層，有的則是在光纜兩頭充中間不充。這樣會使光纖得不到好的保護，影響光纖衰減等傳輸性能，防水性能差達不到國家標準，一旦光纜意外滲水就會導致整條鏈路滲水報廢。而正常情況下，即使意外滲水也只需修補滲水的一段就可以了，不需要重新來過。（國家標準要求阻水性能為：三米的光纜、一米的水柱壓力，二十四小時不滲水。）若用差的油膏同樣會出現以上問題，且可能會因為油膏的觸變性差，會使光纖造成微彎損耗，整個鏈路傳輸特性不合格；若油膏帶酸性還會與光纜中的金屬材料發生析H反應析出氫分子，而光纖遇H衰減會迅速增大，致使整個鏈路中斷傳輸。
七、芳綸: 又名凱夫拉，是一種高強度的化學纖維，目前在軍工業用的最多，軍用頭盔、防彈背心就是這種材料生產。至2013年，世界上只有杜邦和荷蘭的阿克蘇能生產，價格大約是三十多萬一噸。室內光纜和電力架空光纜(ADSS)都是用芳綸紗作加強件，因芳綸成本較高，劣質室內光纜一般把外徑做得很細，這樣可以少用幾股芳綸來節約成本。這樣的光纜在穿管的時候很容易被拉斷。ADSS光纜因為是根據跨距、每秒風速來確定光纜中芳綸的使用量，一般不敢偷工減料。
八、阻水帶：光纜用阻水帶或阻水紗通過產品內部呈均勻分布的高吸水性樹脂所具有的強有力的吸水性能，在浸透壓、親和性、橡膠彈力的共同作用下，高吸水性樹脂能快速吸入數倍於自重的水。並且，阻水粉一旦遇水就會即刻膨脹凝膠，此時不管給其施加多少壓力，水分也不會被擠出。因此，用含吸水樹脂的阻水帶包復纜芯，萬一光纜外壁破損，傷口部分的高吸水性樹脂因膨脹而發揮密封效果，可以將水的進入阻止到最小限度。劣質光纜通常使用無紡布或紙帶，一旦光纜外皮破損，後果將會十分嚴重。
套用設計
光纜：
人類社會現在已發展到了信息社會，聲音、圖象和數據等信息的交流量非常大。以前的通訊手段已經不能滿足現在的要求，而光纖通訊以其信息容量大、保密性好、重量輕體積小、無中繼段距離長等優點得到廣泛套用。其套用領域遍及通訊、交通、工業、醫療、教育、航空航天和計算機等行業，並正在向更廣更深的層次發展。光及光纖的套用正給人類的生活帶來深刻的影響與變革。
二、光纖網路系統設計：
光纖系統的設計一般遵循以下步驟：
1.首先弄清所要設計的是什麼樣的網路，其現狀如何，為什麼要用光纖。
2.根據實際情況選擇合適是光纖網路設備、光纜、跳線及連線用的其它物品。選用時應以可用為基礎，然後再依據性能、價格、服務、產地和品牌來確定。
3.按客戶的要求和網路類型確定線路的路由，並繪製布線圖。
4.路線較長時則需要核算系統的衰減餘量，核算可按下面公式進行：
衰減餘量＝發射光功率－接受靈敏度－線路衰減－連線衰減（dB）其中線路衰減＝光纜長度×單位衰減；單位衰減與光纖質量有很大關係，一般單模為0.4~0.5dB/km；多模為2~4dB/km。連線衰減包括熔接衰減接頭衰減，熔接衰減與熔接手段和人員的素質有關，一般熱熔為0.01~0.3dB/點；冷熔0.1~0.3dB/點；接頭衰減與接頭的質量有很大關係，一般為1dB/點。系統衰減餘量一般不少於4dB。
5.核算不合格時，應視情況修改設計，然後再核算。這種情況有時可能會反覆幾次。
計算機術語4
| 21世紀是網路和信息化的世紀，電腦的發展改變著人們的生活。通過了解計算機術語，能更清楚的認識計算機，更好的運用計算機。 |
