簡介
insulationresistance絕緣物在規定條件下的直流電阻。
絕緣電阻是電氣設備和電氣線路最基本的絕緣指標。對於低壓電氣裝置的交接試驗，常溫下電動機、配電設備和配電線路的絕緣電阻不應低於0.5MΩ(對於運行中的設備和線路，絕緣電阻不應低於1MΩ/kV)。低壓電器及其連線電纜和二次迴路的絕緣電阻一般不應低於1MΩ；在比較潮濕的環境不應低於0.5MΩ；二次迴路小母線的絕緣電阻不應低於10MΩ。I類手持電動工具的絕緣電阻不應低於2MΩ。
絕緣電阻：加直流電壓於電介質，經過一定時間極化過程結束後，流過電介質的泄漏電流對應的電阻稱絕緣電阻。
額定電壓/V
≤36
>36--500
>500--3300
>3300
選用兆歐表的規格/V
250
500
1000
2500
在電機額定負載工作到穩定狀態時，其繞組與機殼之間的絕緣電阻Rm（單位為MΩ）應符合下式所表示的關係。式中：U為被試電機繞組的額定電壓，單位為V；P為被試電機的額定功率，單位為kw。
Rm≥U/（1000+P/100）
換算冷態電阻值，可供參考：
RMC≥U÷1000×(75-t)÷5
式中：RMC----冷態電阻考核值（兆歐）
t----測量時繞組的溫度（℃）
u----繞組額定電壓（V）.
影響因素
環境溫濕度
一般材料的絕緣電阻值隨環境溫濕度的升高而減小。相對而言，表面電阻(率)對環境濕度比較敏感，而體電阻(率)則對溫度較為敏感。濕度增加，表面泄漏增大，導體電導電流也會增加。溫度升高，載流子的運動速率加快，介質材料的吸收電流和電導電流會相應增加，據有關資料報導，一般介質在70℃時的電阻值僅有20℃時的10%。因此，測量絕緣電阻時，必須指明試樣與環境達到平衡的溫濕度。測試時間
用一定的直流電壓對被測材料加壓時，被測材料上的電流不是瞬時達到穩定值的，而是有一衰減過程。在加壓的同時，流過較大的充電電流，接著是比較長時間緩慢減小的吸收電流，最後達到比較平穩的電導電流。被測電阻值越高，達到平衡的時間則越長。因此，測量時為了正確讀取被測電阻值，應在穩定後讀取數值。在通信電纜絕緣電阻測試方法中規定，在充電1分鐘後讀數，即為電纜的絕緣實測值。但是在實際上，此方法有些不妥，因為直流電壓對被測材料加壓時，被測材料上的電流是電容電流，既然是電容電流，就與電纜的電容大小有關，電容大需要充電的時間就長，特別是油膏填充電纜，就需要的時間要長一些。所以同一類型的電纜，由於長度不一樣，及電容大小不一樣，充電時間為一分鐘時讀數顯然是不科學，還需進一步研究和探討。電纜自身因素
當電纜受熱和受潮時，絕緣材料便老化。其絕緣電阻便降低。測量方法
兆歐表法這種方法適合用在測量沒有安裝到管道上的絕緣（法蘭）的絕緣電阻值。測量的方法：首先按照兆歐表測量的方法連線各處線路。測量導線與管道的連線比較適合採用磁性接頭或者夾子，而且連線點必須要除去銹跡。然後測量儀器宜為500V/500MΩ（這裡的誤差不能大於百分之十）兆歐表。轉動兆歐表手柄達到規定的轉速，持續10秒，兆歐表穩定指示的電阻值即為絕緣接頭（法蘭）的絕緣電阻值，要求大於10兆歐。
測試機
1.絕緣電阻：絕緣電阻是指在銜接器的絕緣局部施加電壓，然後使絕緣局部的外表內或外表上發生漏電流而出現出的電阻值。它首要受絕緣材料，溫度，濕度，污損等要素的影響。銜接器樣本上供應的絕緣電阻值普通都是在規範大氣前提下的目標值，在某些情況前提下，絕緣電阻值會有不必水平的下降。別的要留意絕緣電阻的實驗電壓值。依據絕緣電阻=加在絕緣體上的電壓，走漏電流施加分歧的電壓，就有不必的後果。在銜接器的實驗中，施加的電壓普通有10V，100V，500V三檔。線材測試機不僅可以測試絕緣電阻,還可以測試線材的其它數據,比如電壓，電容，導通，斷短路等！
測試儀器的準確使用

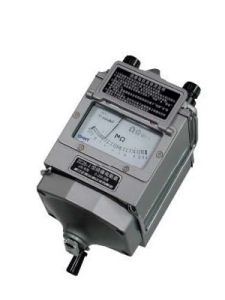

測試儀器很多廠家普通用高阻計、兆歐表，在工作時，儀器自身產生高電壓，而測量對象又是電氣設備，所以必須正確使用，否則就會造成人身或設備事故。使用前，首先要做好以下各種準備：
（1）測量前必須將被測設備電源切斷，並對地短路放電，決不允許設備帶電進行測量，以保證人身和設備的安全。
（2）對可能感應出高壓電的設備，必須消除這種可能性後，才能進行測量。
（3）被測物表面要清潔，減少接觸電阻，確保測量結果的正確性。
（4）測量前要檢查儀器是否處於正常工作狀態，主要檢查其“0”和“∞”兩點。兆歐表即搖動手柄，使電機達到額定轉速，兆歐表在短路時應指在“0”位置，開路時應指在“∞”位置。
（5）儀器應放在平穩、牢固的地方，且遠離大的外電流導體和外磁場。做好上述準備工作後就可以進行測量了，在測量時，還要注意正確接線，否則將引起不必要的誤差甚至錯誤。
