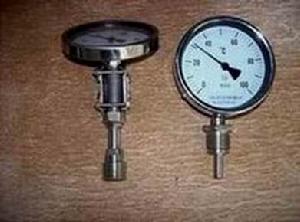

![雙金屬溫度計](/img/2/ff0/nBnauM3X1MjM1YTO2MTN1YjNyITM3gTNzQjMwADMwAzMxAzLzUzL2IzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
簡介
![雙金屬溫度計](/img/7/928/nBnauM3XyMjM0czN1QTN1YjNyITM3gTNzQjMwADMwAzMxAzL0UzLygzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
原理
![雙金屬溫度計](/img/3/790/nBnauM3XzAjNxYTO2QjM4UjNyITMwAjNzAjMwADMwAzMxAzL0IzL2gzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)

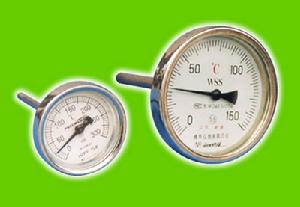

特點
![雙金屬溫度計](/img/5/def/nBnauM3XwUjN5AzN5MjN1YjNyITM3gTNzQjMwADMwAzMxAzLzYzLwczLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
安全可靠,使用壽命長,環保(無需電力)
抽芯式溫度計可不停機短時間維護或更換機芯。
軸向型、徑向型、135º型、萬向型等品種齊全,適應於各種現場安裝的需要。
套用
![雙金屬溫度計](/img/9/140/nBnauM3X2AzMygDNycjM4UjNyITMwAjNzAjMwADMwAzMxAzL3IzLyAzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
技術參數
![雙金屬溫度計](/img/f/df3/nBnauM3XyYDMxITMwgjM4UjNyITMwAjNzAjMwADMwAzMxAzL4IzLwgzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
產品執行標準:
JB/T8803-1998
GB3836-83
標度盤公稱直徑:60、100、150
精度等級:1.0、1.5
熱回響時間:≤40s
防護等級:IP55
角度調整誤差:角度調整誤差應不超過其量程的1.0%
回差:溫度計回差應不大於基本誤差限的絕對值
重複性:溫度計重複性極限範圍切應不大於基本誤差限絕對值的1/2

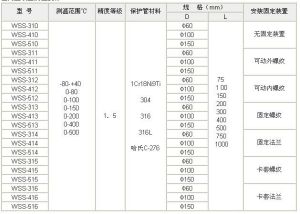

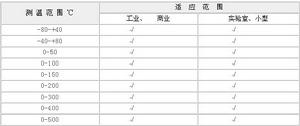

範圍
![雙金屬溫度計](/img/9/5dd/nBnauM3XyMzN1QTO5AjM4UjNyITMwAjNzAjMwADMwAzMxAzLwIzLxUzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)

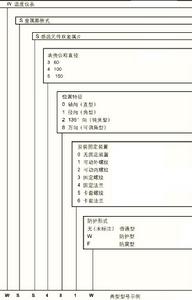

選型方式
![雙金屬溫度計](/img/e/524/ml2ZuM3X3MzMzkDO4UDM1MTNyITM1kjM2UjMwADMwAzMxAzL1AzL4MzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
分類
![雙金屬溫度計](/img/2/620/nBnauM3X4gzM5YTO2ETM1MTNyITM1kjM2UjMwADMwAzMxAzLxEzL4AzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

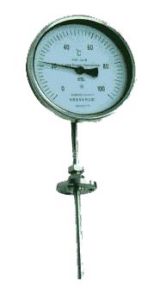

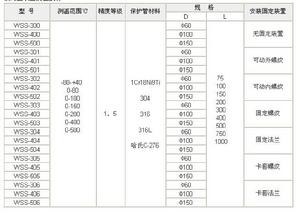

徑向型雙金屬溫度計
![雙金屬溫度計](/img/b/4b0/nBnauM3X0UDO3YTNyITM1MTNyITM1kjM2UjMwADMwAzMxAzLyEzLxYzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

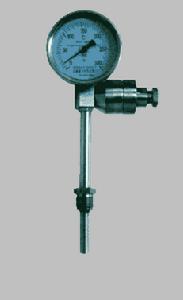

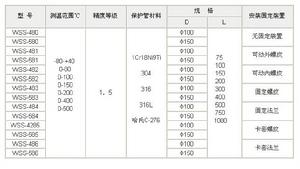

135º型雙金屬溫度計
![雙金屬溫度計](/img/7/864/nBnauM3XxAzMzgzM1ITM1MTNyITM1kjM2UjMwADMwAzMxAzLyEzLzQzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)

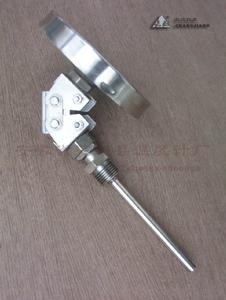

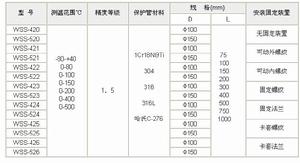

萬向型雙金屬溫度計
![雙金屬溫度計](/img/a/a90/nBnauM3X4MzN0AzN4ITM1MTNyITM1kjM2UjMwADMwAzMxAzLyEzLzEzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
鑑別
雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度,通常將金屬片製成螺鏇卷形狀。當多層金屬片的溫度改變時,各層金屬膨脹或收縮量不等,使得螺鏇卷捲起或鬆開。由於螺鏇卷的一端固定而另一端和一可以自由轉動的指針相連,因此,當雙金屬片感受到溫度變化時,指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫範圍是200~650℃,允許誤差均為標尺兩程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似,但可使用在機械強度要求更高的條件下。
![雙金屬溫度計](/img/e/477/nBnauM3XzYTMwQDN3UjN1YjNyITM3gTNzQjMwADMwAzMxAzL1YzL2MzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
主要產品

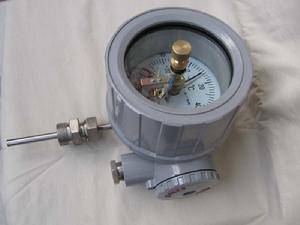

1、戶外型、重型雙金屬溫度計:
用途及特點其雙金屬溫度計是一種適合測量中低溫的現場檢測儀表,可直接用來測量液體、氣體的溫度。
主要技術參數
![雙金屬溫度計](/img/6/d20/nBnauM3XwAzM4IzN1kjN0YjNyITM1kjM2UjMwADMwAzMxAzL5YzLzczLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
1)精度等級:1.5級
2)時間常數:J<40S
3)保護管耐壓:6.3MPa
4)接點容量:額定功率10VA(無感);最高電壓:交流220V、最大工作電流:1A(無感),接點為上下限且常開
5)表頭工作環境溫度:-25~55攝氏度 3具體型號及相關參數。

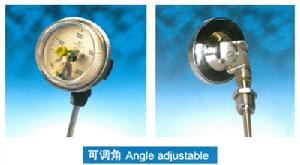

2、可調角型雙金屬溫度計:
(
![雙金屬溫度計](/img/1/b35/ml2ZuM3XzATO0czNxcjN0YjNyITM1kjM2UjMwADMwAzMxAzL3YzL1IzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
雙金屬溫度計是一種適合測量中低溫的現場檢測儀表,可直接用來測量液體、氣體的溫度。
(2)主要技術參數
1)精度等級:1.5級
2)時間常數:J<40S
3)保護管耐壓:6.3MPa
4)接點容量:額定功率10VA(無感);最高電壓:交流220V、最大工作電流:1A(無感),
接點為上下限且常開
5)表頭工作環境溫度:-25~55攝氏度
耐震雙金屬溫度計
![(圖)耐震雙金屬溫度計](/img/9/f18/nBnauM3XyETNwQDNwQTM1kzNzITM2IDMxYzMwADMwAzMxAzL0EzL3IzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
WSSXN系列耐震電接點雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃~+500℃範圍內的液體、蒸汽和氣體介質及環境場所惡劣且有振動的溫度。該耐震電接點雙金屬溫度計從儀表內部充耐震油,可有效克服機械振動帶來的指針抖動.在設計原理及結構上具有防水、防腐蝕、耐震動、直觀、易讀數、無汞害、堅固耐用等特點,耐震電接點雙金屬溫度計廣泛套用於石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。
主要特點
現場顯示溫度,直觀方便;安全可靠,使用壽命長;
多種結構形式,可滿足不同要求。無汞害,易讀數,堅固耐震。
保護管材為1Gr18Ni9Ti不鏽鋼和鉬二鈦,承壓、防腐能力強。
抽芯式溫度計可不停機短時間維護或更換機芯
一體式有軸向型、徑向型、135º型、萬向型等品種齊全,適應於各種現場安裝的需要。
工作原理
耐震電接點雙金屬溫度計是基於繞製成環性彎曲狀的雙金屬片組成。一端受熱膨脹時,帶動指針鏇轉,工作儀表便顯示出所應的溫度值,並且防止環境振動在雙金屬溫度計內部充裝矽油或者將雙金屬溫度計顯示部分與測量部分分離以達到耐震的效果。耐震雙金屬溫度計又分一體式耐震電接點雙金屬溫度計和分離式耐震電接點雙金屬溫度計兩種。
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑:60 100 150
精度等級:(1.0),1.5
熱回響時間:≤40S
防護等級:IP55
角度調整誤差:角度調整誤差應不超過其量程的1.0%
回差:回差應不大於基本誤差限的絕對值
重複性:重複性極限範圍應不大於基本誤差限絕對值的1/2
雙金屬溫度計的使用和維護方法
安裝,使用,WSS系列 在保管,運輸過程中,我們,請不要管,以避免彎曲變形保修保護,碰撞保護管。不要扭曲的安裝,儀器的情況下。
2℃〜文書應當是正確的工作環境溫度在80℃-30。
三個溫度,你想這個儀器,但它的工作原理最好的1/23/4常滿刻度範圍。
4,雙金屬溫度計,溫度範圍:-80〜+40℃-40℃〜+80℃0〜50℃0〜100℃0〜120℃0〜150℃0〜160℃0〜200℃0〜250℃0〜300℃0〜350℃0〜400℃0〜450℃0〜500℃0〜550℃0〜600℃
雙金屬溫度計的安裝要求雙金屬溫度計的安裝,你應該注意,鼓勵精確的溫度,但有用的安全和維護測試,生產操作和設備的操作不會影響以滿足上述要求,位置以下注意事項必須插入深度熱阻,並支付:
之間的副作用和檢測介質(1),熱敏電阻測量的嘗試,以避免必須有足夠的理性選擇的測量點的熱交換,熱電阻附近的管道,閥門,彎頭安裝,死者設備。
傳熱和熱損失和保護的情況下(2),以減少測量誤差,熱電偶和熱電阻熱電阻必須有足夠的插入深度。為了測量中心的管道流體溫度的熱敏電阻,必須插入管(安裝垂直或傾斜安裝)中央共同測量結束。被測流體的管道直徑為100毫米的插入深度您選擇了200毫米,熱阻等。
A,B高溫度和高壓力,流體速度(例如,主蒸汽溫度),以減少“的流體溫度測量保護蓋的阻力,以防止骨折的作用下,流體保護套,保護管燈的插頭或者可以採取,使用熱阻是熱窩。光外掛程式,以保護套管,主蒸汽管道熱電阻插入深度,必須有不小於75毫米,炎熱的一套標準100毫米插入的深度熱阻。
如果你需要測量煙氣的溫度,儘管煙道直徑4米,插入深度為1米的熱阻,在煙霧,也可以是C。
1m以上的原插入深度測量必須垂直安裝,以保護支持框架和底盤或D,安裝。
雙金屬溫度計是一種現場檢測儀表
雙金屬溫度計 是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃範圍內液體蒸汽和氣體介質溫度。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片,利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基於繞製成環性彎曲狀的雙金屬片組成。一端受熱膨脹時,帶動指針鏇轉,工作儀表便顯示出熱電勢所應的溫度值。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。能自動連續記錄氣溫變化的儀器,為提高測溫靈敏度,通常將金屬片
雙金屬溫度計是一種適合測量中,低溫的現場檢測儀表,可用來直接測量液化、氣體的溫度。雙金屬溫度計與國內同類產品的比較:儀表精度等級達到1.0級,儀表上殼採用防腐材料,其耐溫性可以高達200℃,最低為-40℃。法蘭式結構,雙層密封膠圈,故防腐,防水性能好。保護管焊接採用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤,表面清晰式樣美觀。指針為內可調式。雙金屬溫度計有軸向型,徑向型,萬向型等表頭型號選擇.雙金屬溫度計探桿長度可以根據客戶需要來定製。廣泛套用於石油、化工、冶金、紡織、食品等工業。雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃範圍內液體蒸汽和氣體介質溫度。現場顯示溫度,直觀方便安全可靠,使用壽命長;抽芯式溫度計可不停機短時間維護或更換機芯。軸向型、徑向型、135º型、萬向型等品種齊全,適應於各種現場安裝的需要。
雙金屬溫度計表特別是一些高性能的新版本,更是如此她還指出,對最終用戶而言,變送器不斷提高的可靠性還意味著更少的維護成本和過程運行時間。變送器的生命周期有多長一旦供應商們開始對高檔次、高性能變送器提供全生命周期保修,那么這樣的保修期將低檔次的變送器淘汰出局只是時間問題了。可以預期,今天僅在高檔次變送器所使用的先進技術在未來低檔次變送器中將變得很普通。具有模擬輸出或者電壓輸出的厚膜電路型儀表結構實際上將受到歡迎。這些產品的特點是就地顯示和編程接口都嵌入在數字通訊協定中,徹底地降低了封裝成本和售價。由於這些變送器的體積更小,它們可以安裝在以前的變送器無法安裝的地方。例如可以安裝在汽車裡或者醫療設備中。
