PID調節器

PID調節器，全稱是比例積分微分調節器，是對被調量與給定值的偏差分別進行比例、微分和積分運算，取其和構成連續信號以控制執行器的模擬調節器。工業自動化水平已成為衡量各行各業現代化水平的一個重要標誌。同時，控制理論的發展也經歷了古典控制理論、現代控制理論和智慧型控制理論三個階段。智慧型控制的典型實例是模糊全自動洗衣機等。自動控制系統可分為開環控制系統和閉環控制系統。一個控制系統包括控制器﹑感測器、變送器、執行機構、輸入輸出接口。控制器的輸出經過輸出接口、執行機構，加到被控系統上；控制系統的被控量，經過感測器，變送器，通過輸入接口送到控制器。

基本信息

• 中文名：PID調節器
• 英文名：PID regulator

• 組成：感測器，變送器
• 原理：開環控制系統

簡介

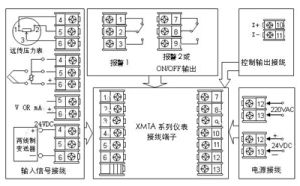

xmta系列智慧型數顯pid調節器

不同的控制系統，其感測器、變送器、執行機構是不一樣的。比如壓力控制系統要採用壓力感測器。電加熱控制系統的感測器是溫度感測器。目前，PID控制及其控制器或智慧型PID控制器（儀表）已經很多，產品已在工程實際中得到了廣泛的套用，有各種各樣的PID控制器產品，各大公司均開發了具有PID參數自整定功能的智慧型調節器（intelligent regulator），其中PID控制器參數的自動調整是通過智慧型化調整或自校正、自適應算法來實現。有利用PID控制實現的壓力、溫度、流量、液位控制器，能實現PID控制功能的可程式控制器（PLC），還有可實現PID控制的PC系統等等。可程式控制器（PLC）是利用其閉環控制模組來實現PID控制，而可程式控制器（PLC）可以直接與ControlNet相連，如Rockwell的PLC-5等。還有可以實現PID控制功能的控制器，如Rockwell的Logix產品系列，它可以直接與ControlNet相連，利用網路來實現其遠程控制功能。

原理

當被控對象的結構和參數不能完全掌握，或得不到精確的數學模型時，控制理論的其它技術難以採用時，系統控制器的結構和參數必須依靠經驗和現場調試來確定，這時套用PID控制技術最為方便。即當我們不完全了解一個系統和被控對象﹐或不能通過有效的測量手段來獲得系統參數時，最適合用PID控制技術。PID控制，實際中也有PI和PD控制。PID控制器就是根據系統的誤差，利用比例、積分、微分計算出控制量進行控制的。

原理

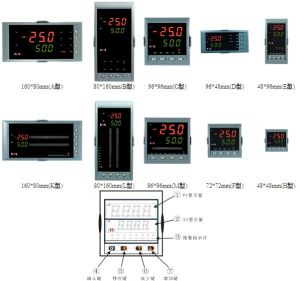

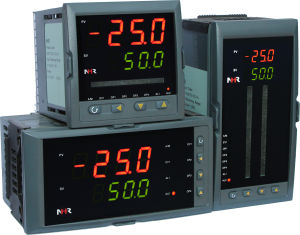

PID調節器

開環控制系統
開環控制系統（open-loop control system）是指被控對象的輸出（被控制量）對控制器（controller）的輸出沒有影響。在這種控制系統中，不依賴將被控量反送回來以形成任何閉環迴路。
原理和特點
在工程實際中，套用最為廣泛的調節器控制規律為比例、積分、微分控制，簡稱PID控制，又稱PID調節。PID控制器問世至今已有近70年歷史，它以其結構簡單、穩定性好、工作可靠、調整方便而成為工業控制的主要技術之一。當被控對象的結構和參數不能完全掌握，或得不到精確的數學模型時，控制理論的其它技術難以採用時，系統控制器的結構和參數必須依靠經驗和現場調試來確定，這時套用PID控制技術最為方便。即當我們不完全了解一個系統和被控對象﹐或不能通過有效的測量手段來獲得系統參數時，最適合用PID控制技術。PID控制，實際中也有PI和PD控制。PID控制器就是根據系統的誤差，利用比例、積分、微分計算出控制量進行控制的。
階躍回響
階躍回響是指將一個階躍輸入（step function）加到系統上時，系統的輸出。穩態誤差是指系統的回響進入穩態後﹐系統的期望輸出與實際輸出之差。控制系統的性能可以用穩、準、快三個字來描述。穩是指系統的穩定性（stability），一個系統要能正常工作，首先必須是穩定的，從階躍回響上看應該是收斂的﹔準是指控制系統的準確性、控制精度，通常用穩態誤差來（Steady-state error）描述，它表示系統輸出穩態值與期望值之差﹔快是指控制系統回響的快速性，通常用上升時間來定量描述。
閉環控制系統
閉環控制系統（closed-loop control system）的特點是系統被控對象的輸出（被控制量）會反送回來影響控制器的輸出，形成一個或多個閉環。閉環控制系統有正反饋和負反饋，若反饋信號與系統給定值信號相反，則稱為負反饋（Negative Feedback），若極性相同，則稱為正反饋，一般閉環控制系統均採用負反饋，又稱負反饋控制系統。閉環控制系統的例子很多。比如人就是一個具有負反饋的閉環控制系統，眼睛便是感測器，充當反饋，人體系統能通過不斷的修正最後作出各種正確的動作。如果沒有眼睛，就沒有了反饋迴路，也就成了一個開環控制系統。另例，當一台真正的全自動洗衣機具有能連續檢查衣物是否洗淨，並在洗淨之後能自動切斷電源，它就是一個閉環控制系統。
（1）比例（P）控制
比例控制是一種最簡單的控制方式。其控制器的輸出與輸入誤差信號成比例關係。當僅有比例控制時系統輸出存在穩態誤差（Steady-state error）。
（2）積分（I）控制
在積分控制中，控制器的輸出與輸入誤差信號的積分成正比關係。對一個自動控制系統，如果在進入穩態後存在穩態誤差，則稱這個控制系統是有穩態誤差的或簡稱有差系統（System with Steady-state Error）。為了消除穩態誤差，在控制器中必須引入“積分項”。積分項對誤差取決於時間的積分，隨著時間的增加，積分項會增大。這樣，即便誤差很小，積分項也會隨著時間的增加而加大，它推動控制器的輸出增大使穩態誤差進一步減小，直到等於零。因此，比例+積分（PI）控制器，可以使系統在進入穩態後無穩態誤差。
（3）微分（D）控制
在微分控制中，控制器的輸出與輸入誤差信號的微分（即誤差的變化率）成正比關係。
自動控制系統在克服誤差的調節過程中可能會出現振盪甚至失穩。其原因是由於存在有較大慣性組件（環節）或有滯後（delay）組件，具有抑制誤差的作用，其變化總是落後於誤差的變化。解決的辦法是使抑制誤差的作用的變化“超前”，即在誤差接近零時，抑制誤差的作用就應該是零。這就是說，在控制器中僅引入“比例”項往往是不夠的，比例項的作用僅是放大誤差的幅值，而目前需要增加的是“微分項”，它能預測誤差變化的趨勢，這樣，具有比例+微分的控制器，就能夠提前使抑制誤差的控制作用等於零，甚至為負值，從而避免了被控量的嚴重超調。所以對有較大慣性或滯後的被控對象，比例+微分（PD）控制器能改善系統在調節過程中的動態特性。
參數整定
PID控制器的參數整定是控制系統設計的核心內容。它是根據被控過程的特性確定PID控制器的比例係數、積分時間和微分時間的大小。PID控制器參數整定的方法很多，概括起來有兩大類：一是理論計算整定法。它主要是依據系統的數學模型，經過理論計算確定控制器參數。這種方法所得到的計算數據未必可以直接用，還必須通過工程實際進行調整和修改。二是工程整定方法，它主要依賴工程經驗，直接在控制系統的試驗中進行，且方法簡單、易於掌握，在工程實際中被廣泛採用。PID控制器參數的工程整定方法，主要有臨界比例法、反應曲線法和衰減法。三種方法各有其特點，其共同點都是通過試驗，然後按照工程經驗公式對控制器參數進行整定。但無論採用哪一種方法所得到的控制器參數，都需要在實際運行中進行最後調整與完善。現在一般採用的是臨界比例法。利用該方法進行

調試步驟

1.確定比例增益P：確定比例增益P時，首先去掉PID的積分項和微分項，一般是令Ti=0、Td=0（具體見PID的參數設定說明），使PID為純比例調節。輸入設定為系統允許的最大值的60%~70%，由0逐漸加大比例增益P，直至系統出現振盪；再反過來，從此時的比例增益P逐漸減小，直至系統振盪消失，記錄此時的比例增益P，設定PID的比例增益P為當前值的60%~70%。比例增益P調試完成。

2.確定積分時間常數Ti：比例增益P確定後，設定一個較大的積分時間常數Ti的初值，然後逐漸減小Ti，直至系統出現振盪，之後在反過來，逐漸加大Ti，直至系統振盪消失。記錄此時的Ti，設定PID的積分時間常數Ti為當前值的150%~180%。積分時間常數Ti調試完成。

3.確定積分時間常數Td：積分時間常數Td一般不用設定，為0即可。若要設定，與確定P和Ti的方法相同，取不振盪時的30%。

4.系統空載、帶載聯調，再對PID參數進行微調，直至滿足要求。
