工作原理
鎧裝熱電阻鎧裝熱電阻外保護套采有不鏽鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
特點
鎧裝電阻外保護管採用不鏽鋼，內充滿高密度氧化物質絕緣體，因此它具有很強的抗污染和優良的機械強度，適
鎧裝熱電阻測量精度高；
進口薄膜電阻元件，性能可靠穩定；

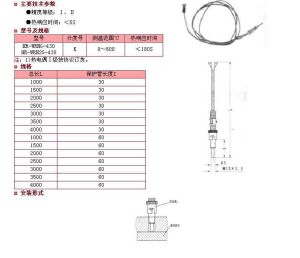

主要技術參數
鎧裝熱電阻技術參數IEC751；
JB/T8623-1997；
JB/T8622-1997；
常溫絕緣電阻；
熱電阻在環境溫度為15—35°C，相對濕度不大於80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。
測量範圍
熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）
分度號Pt100：A級R0=100±0.06Ω
B級R0=100±0.12Ω
R0/R100=1.3850
鎧裝熱電阻熱回響時間
在溫度出現階躍變化時，熱電阻的輸出變化至相當於該階躍變化的50%，所需的時間，稱為熱回響時間。常溫絕緣電阻的實驗電壓可取直流10-100V任意值，環境溫度在15-35℃範圍內，相對溫度應不大於80%，通過鎧裝熱電阻隔的測量電流最大不超過5mA。
鎧裝熱電阻熱回響時間表安裝與使用
熱電阻應避免安裝在爐旁或距加熱體太近之處，應儘量安裝在沒有震動或震動很小的地方，同時要便於施工和維
鎧裝熱電阻安裝熱電阻應按規定接線，一般採用三線制。連線導線應採用絕緣（最好是屏敞）銅線，其截面積應≥1.0平方毫米，導線的阻值應按顯示儀表的規定配準。
由熱惰性使熱電阻變化滯後溫度變化，為消除它的引起的誤差，應儘可能地減小熱電阻保護管外徑，適當增加熱電阻的插入深度使熱電阻受熱部位增加。
要經常檢查保護管狀況，發現氧化或變形應立即採取措施，要定期進行校驗。

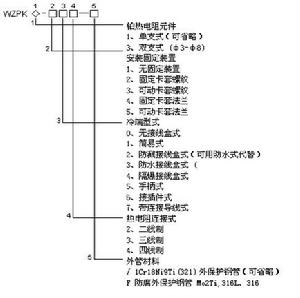

型號命名

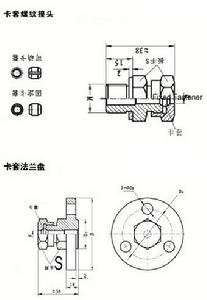

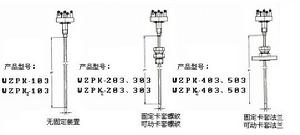

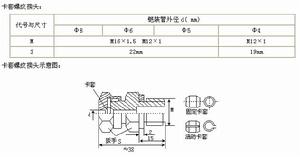

鎧裝熱電阻固定裝置形式

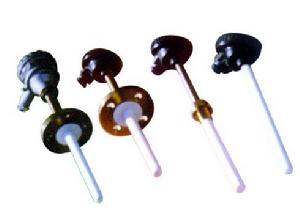

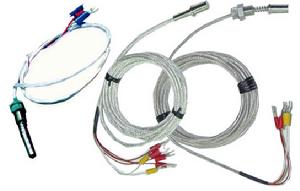

鎧裝熱電阻產品展示

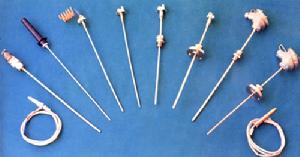

鎧裝熱電阻產品展示如何選擇
鎧裝熱電偶根據測量精度選擇：對精度要求較高選擇熱電阻，對精度要求不高選擇熱電偶；
根據測量範圍選擇：熱電偶所測量的一般指“點”溫，熱電阻所測量的一般指空間平均溫度；2線制熱電阻配線簡單，但要帶進引線電阻的附加誤差。因此不適用製造A級精度的熱電阻，且在使用時引線及導線都不宜過長。線制可以消除引線電阻的影響，測量精度高於2線制。作為過程檢測元件，其套用最廣。線制不僅可以消除引線電阻的影響，而且在連線導線阻值相同時，還可以消除該電阻的影響。在高精度測量時，要採用4線制。
區別
普通型熱電阻從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。
2）鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不鏽鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，最小可達φmm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯後小；②機械性能好、耐振，抗衝擊；③能彎曲，便於安裝④使用壽命長。
端面熱電阻4）隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用於Bla--B3c級區內具有爆炸危險場所的溫度測量。
防腐熱電阻5)防腐熱電阻採用PTFE防腐材質，作為整體保護套或兩節式套管，也可以直接在保護管上作該材質的防腐處理，分噴塗、燒結和套管密封三種形式。適用於在強鹼的腐蝕性介質中進行測量，耐溫250℃，固定安裝形勢也可採用相同PTFE材質的固定螺紋、固定法蘭（接觸介面質面）或卡套螺紋等。配合PVC接線盒或316L接線盒可達到全防腐。多種安裝方式，多種直徑，任意選擇。
6）熱套式熱電阻火力發電機組配套的專用測溫儀表。電站中的一般測溫儀表可在本選型樣本的《通用類》內選擇。該產品的設計參考了美國EBASCO規範，並充分考慮了設計院和電站用戶的意見，採用國際流行的分離式保護管結構．彈性壓緊測量元件方式，增添了測溫上限達650℃的高溫鎧裝鉑電阻。
熱套式熱電阻l、全部採用鎧裝元件，耐震抗壓，穩定性高，壽命長。
2、鎧裝元件與保護管底部為彈性壓緊結構，使熱回響時間縮短和抗震性進一步提高。
3、大空腔接線盒和新穎接線裝置，使接線更方便可靠。
4、熱電偶主體和保護管為分離式結構，可不停機快速更換測溫元件。
5、深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐衝擊、使用可靠、壽命長、可確保機組的安全運行。
6、整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠的主蒸汽溫度。
型號命名

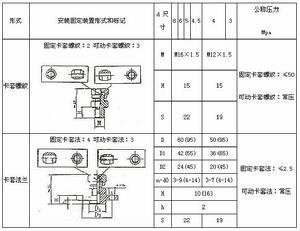

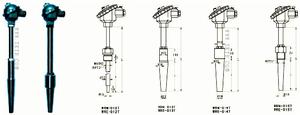

型號選型固定裝置形式
裝置形式性能優勢
1.目前，用於鎧裝熱電阻 的材料主要有鉑、銅、鎳等，採用這些材料主要是它們在常用溫度段的溫度與電阻的比值是線性關係，我們這裡主要介紹鉑電阻溫度計。
2.在選擇鎧裝熱電阻時如果測量溫度在200℃左右就應該選擇熱電阻測量，如果測量溫度在600℃就應該選擇K型熱電偶，如果測量溫度在1200~1600℃就應該選擇S型或者B型熱電偶。
3.鎧裝熱電阻的補償導線又分為補償型和延長型兩種，延長導線的化學成分與被補償的熱電偶相同。
4.但是實際中，延長型的導線也並不是用和熱電偶相同材質的金屬，一般採用和熱電偶具有相同電子密度的導線代替。
5.熱電偶與熱電阻均屬於溫度測量中的接觸式測溫，儘管其作用相同都是測量物體的溫度，但是他們的原理與特點卻不盡相同。
6.端面熱電阻端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比。

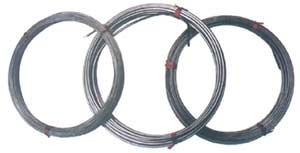

鎧裝熱電阻的結構決定它的品質
作為最常用到的熱電阻之一，鎧裝熱電阻 依靠自身穩定的性能，精確的測量範圍獲得了客戶的認可。鎧裝熱電阻的結構決定的她的品質，為了讓客戶更加了解鎧裝熱電阻，在這裡說一下它的結構。
鎧裝熱電阻主體和保護管為分離式結構，可不停機快速更換測溫元件。深盲孔加工的整體保護管，端部壁厚均勻，無焊接應力和晶介腐蝕隱患，故耐壓、耐衝擊、使用可靠、壽命長、可確保機組的安全運行。整體拉伸的650℃高溫鎧裝鉑電阻元件，其耐震性和測溫上限可滿足大型機組高精度和高可靠的主蒸汽溫度。
接線時，先將接線盒翻開，然後接線。接線的辦法普通有二線制和三線制兩種。三線制銜接的優點是，能夠防止雙金屬溫度計因銜接導線電阻值所惹起的顯現儀表的示值誤差。熱電阻與顯現儀表的銜接導線應採用絕緣銅線，不得運用熱電偶的補償導線。銅線的電阻值應按顯現儀表技術條件規則的數據選配，導線的電阻值可用直流均衡電橋來調整。不能把一個熱電阻與兩個顯現儀表並聯運用，只要雙支式熱電阻才能夠用來和兩個顯現儀表一同運用。
鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特徵來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。鎧裝熱電阻是一種溫度感測器，它比裝配式熱電阻直徑小，易彎曲，抗震性好，適宜安裝在裝配式熱電阻無法安裝的場合，鎧裝熱電阻採用引進熱電阻測溫元件，因此，具有精確、靈敏、熱回響時間快、質量穩定、使用壽命長等優點。鎧裝熱電阻外保護套采有不鏽鋼，內充滿高密度氧化物質絕緣體，因此，鎧裝熱電阻具有很強的抗污染性能和機械強度，適合安裝在環境惡劣的場合。
鎧裝熱電阻輸入故障如何解決
1.依據儀表接線圖實行正確接線通電後，儀表先顯示 分度號，然後顯示儀表量程的領域，再測儀表下排數碼管顯示設定溫度，儀表上排數碼管顯示測量溫度。若如儀表的上排數碼管顯示不是發熱體溫度，而是“OVER”、“0000”或“000”等情況，解釋儀表輸出部位發生毛病,應作如下檢驗：
2.把上述毛病儀表的鎧裝熱電阻拆上去，換上旁邊運轉正常的同種分度號的儀表接入的熱電阻，換好通電後，原毛病儀表上排數碼管顯示溫度時，解釋原熱電阻外部連線開路，應改換熱電阻。若還是以上所說的情況，解釋儀表在運輸進程中，儀表的輸出端被損壞，要互換儀表。
3.把上述毛病儀表的熱電阻拆上去，用萬用表放在測歐姆(R)*1檔上，用萬用表兩表棒去測熱電阻的不同顏色的兩根線。若PT100熱電阻的阻值約100歐姆。若CU50熱電阻的阻值約50歐姆。假如阻值很大，解釋熱電阻外部連線開路形成，改換同類型熱電阻。反之，解釋儀表輸出部位有Issue(問題)，要互換儀表。
4.儀表運轉進程中，儀表上排數碼管顯示的溫度與實測的溫度有一點誤差的情況下，檢驗辦法。
5.市場上購置的熱電阻材質不是最純、有雜質，會發生歐姆值與溫度的線性誤差。
6.如要校正某溫度點歐姆值與溫度的誤差，可用儀表中的測量值修正“rt”參數來調節便可。

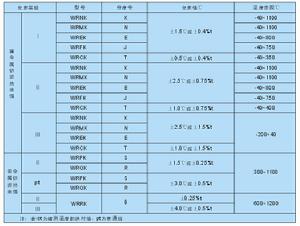

儀表選型
型號及規格型號分度號測溫範圍℃測溫點數保護管材料WRN-230DK0-10002-12GH30300-8001Ci18Ni9NiWRE-230DE0-6001Ci18Ni9NiWRN-430DK0-1000GH30300-8001Ci18Ni9NiWRE-430DE0-600Ci18Ni9Ni1)熱電偶I級按協定訂貨;2)保護管其餘材質根據協定訂貨;3)外保護管用戶應自備安裝固定形式固定螺紋測溫點數MDDHhSWd2—6M27x2￠40￠10528532￠207—12M33x2￠48￠11533536￠34固定法蘭測溫點數DD1D2Hdod2—6￠105￠75—532￠207—12￠115￠85—536￠34選型須知1)型號2)分度號3)精度等級4)熱電偶點數5)安裝固定形式6)保護管材質7)長度或插入深度例：多點熱電偶，K型，3點。L級，固定螺紋M27X2,L1=1200,L2=1500,L3=2000,WRN-220D3I級L1=1200,L2=1500,L3=2000,螺紋M27x2
國內鎧裝熱電阻市場不景氣發展遭遇困境
鎧裝熱電阻 行業的無序競爭和低水平重複建設使產品的過剩越來越嚴重，低端產品供大於求，高端產品只能大量靠進口解決。熱電偶行業增長方式的轉變是目前行業發展的客觀需要，行業產能擴張已經不是主要的目標，加快技術的創新與進步，轉變增長方式才是重要的。我國熱電偶企業的發展速度與國外的企業相比，差距正在逐步加大，進口產品的比例很高，市場占有率逐年上升。這樣下去國內的熱電偶市場可能會被國外企業所壟斷。熱電偶企業的自主創新意識還要提高，企業對這方面的重要性認識不足。企業投入的研發資金不足，科研經費有限。
鎧裝熱電阻行業要積極扶持企業提高自主開發的能力，包括人員、觀念和體制的建設，企業負責人要從主觀上提高這方面的認識。建立一個完整的技術創新體系，聯合行業內的各種資源，形成合力，對產品進行改造。還有積極為企業提高一些好的外部環境，包括資金等方面的。
