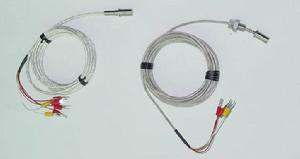

WZ□M-201端面熱電阻有端面銅電阻(WZCM-201)和(WZPM-201 WZPM-201B)之分。端面熱電阻元件由特殊處理的絲材(銅或鉑絲)繞制,它們緊巾在溫度計前端,與一般軸向熱電阻相比,端面熱電阻能更正確和迅速地反映被測端面的實際溫度狀況,它的製作方法很多,品種形式多樣,適合於電廠汽輪機及電機軸瓦或其它機體表面測溫。有的端面熱電阻安裝時由於它的引線與電阻元件是相連的,所以要將引線與端面熱電阻同步轉動,這樣才確保端面熱電阻在安裝中不被人為損壞,但是實際安裝過程中難免出現這種情況。由於這種情況的出現,瑞科公司加大科研力度研製成功特殊的端面熱電阻,這種端面熱電阻在安裝時只需要擰外端的螺絲就可以了,不需要引線與端面熱電阻同步轉動。

技術參數

名稱 測溫範圍℃ 允許偏差△t℃ 分度號
端面銅電阻 -50-100 ±(0.3+6.0×10-3|t|) Cu50 (G)或Cu100
端面鉑電阻 -150-200 B級:±(0.30+0.005|t|) Pt100
端面熱電阻 端面熱電阻

●測量範圍和允差(單位:mm)

名稱 測溫範圍℃ 允許偏差△t℃ 分度號

型號規格

型 號分度號結

端面熱電阻 端面熱電阻

構特徵測溫範圍℃保護管材質熱回響時間規格公稱壓力外接線引線長度L ( mm)直徑d( mm)M( mm)WZCM-201Cu50 Cu100固定埋入或螺紋連線-50-100紫銅T2-Y<15Φ 6M8x0 .75常壓500

1000

1500

2000

2500WZPM-201Pt100-150-200<15Φ 8.7M10x1WZPM-201B註:

WZPM-201B採用引進元件WZPM-018,精度等級為A級。

WZM-201 端面熱電阻的原理與種類

1、 熱電阻測溫原理及材料

熱電阻測溫是基於金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料製成,目前套用最多的是鉑和銅,此外,現已開始採用鎳、錳和銠等材料製造熱電阻。

2、 熱電阻的類型

1)普通型熱電阻

從熱電阻的測溫原理可知,被測溫度的變化是直接通過熱電阻阻值的變化來測量的,因此,熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。

2)鎧裝熱電阻

鎧裝熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不鏽鋼套管組合而成的堅實體,它的外徑一般為φ2--φ8mm,最小可達φmm。與普通型熱電阻相比,它有下列優點:①體積小,內部無空氣隙,熱慣性上,測量滯後小;②機械性能好、耐振,抗衝擊;③能彎曲,便於安裝④使用壽命長。

3)端面熱電阻

端面熱電阻感溫元件由特殊處理的電阻絲材繞制。

4)隔爆型熱電阻

隔爆型熱電阻通過特殊結構的接線盒,把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內,生產現場不會引超爆炸。隔爆型熱電阻可用於Bla--B3c級區內具有爆炸危險場所的溫度測量。

端面熱電阻的安裝形式圖

端面熱電阻 端面熱電阻

系統結構

(1)精通型熱電阻:工業常用熱電阻感溫元件(電阻體)的結構及特點。為消除引線電阻的影響同般採用三線制或四線制。

(2)鎧裝熱電阻:它的外徑一般為φ2~φ8mm,最小可達φmm。 與普通型熱電阻相比,它有下列優點:

①體積小,內部無空氣隙,熱慣性上,測量滯後小;

②機械性能好、耐振,抗衝擊;

③能彎曲,便於安裝

④使用壽命長。

阻值如何變化

端面熱電阻的阻值可以變化的,因此很多人依靠這一點來進行工業測量,不過還是有很多人不太了解阻值的變化過程,下面就來科普一下。

端面熱電阻是利用其電阻值隨溫度的變化而變化這一原理製成的將溫度量轉換成電阻量的溫度感測器。溫度變送器、溫控表、PLC模板等測溫設備通過給端面熱電阻施加一已知激勵電流測量其兩端電壓的方法得到電阻值,再將電阻值轉換成溫度值,從而實現溫度測量。測溫設備一般都有四個輸入接線端子。其中I+、I-向端面熱電阻提供恆定電流,V+、V-用來檢測端面熱電阻的電壓變化,並依此來檢測溫度變化。

端面熱電阻用於工業用水、生活用水、污水等具有弱腐蝕性的介質,適用於石油、化工、鋼鐵等工業部門及市政、環保等領域。合金B保護管:對沸點以下的一切濃度的鹽酸有良好的耐腐蝕性,也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、鹼,非氧化性鹽液的腐蝕。合金C保護管:能耐非氧化性酸,如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕,也耐氧化性鹽類Fe+++、Cu++下或含其他氧化劑的腐蝕,如高於常溫的次氯酸鹽溶液、海水的腐蝕。鈦保護管:能耐海水、各種氯化物和次氯酸鹽、氧化性酸、有機酸、鹼的腐蝕。不耐較純的還原性酸的腐蝕,但如酸中含有氧化劑時,則腐蝕大為降低。

聚四氟乙烯保護管:是化學性能最穩定的一種塑膠,能耐沸騰的鹽酸、硫酸、硝酸和王水,也能耐濃鹼和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。

使用注意事項

(1)測溫系統一般由熱電阻、連線導線和顯示儀表等組成。必須注意以下兩點:

①熱電阻和顯示儀表的分度號必須一致

②為了消除連線導線電阻變化的影響,必須採用三線制接法。具體內容參見本篇第三章。

(2)端面熱電阻是由感溫元件(電阻體)、引線、絕緣材料、不鏽鋼套管組合而成的堅實體,它的外徑一般為φ1~φ8mm,最小可達φmm。與普通型熱電阻相比,端面熱電阻有下列優點:

①體積小,內部無空氣隙,熱慣性上,測量滯後小;

②機械性能好、耐振,抗衝擊;

③能彎曲,便於安裝

④使用壽命長。

(3)端面熱電阻感溫元件由特殊處理的電阻絲材繞制,緊貼在溫度計端面。它與一般軸向熱電阻相比,能更正確和快速地反映被測端面的實際溫度,適用於測量軸瓦和其他機件的端面溫度。

(4)隔爆型熱電阻隔爆型熱電阻通過特殊結構的接線盒,把其外殼內部爆炸性混合氣體因受到火花或電弧等影電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值,為此更換新的電阻體為好,若採用焊接修理,焊後要校驗合格後才能使用。

系統組成

熱電阻測溫系統一般由熱電阻、連線導線和顯示儀表等組成。必須注意以下兩點:

①熱電阻和顯示儀表的分度號必須一致

②為了消除連線導線電阻變化的影響,必須採用三線制接法。
