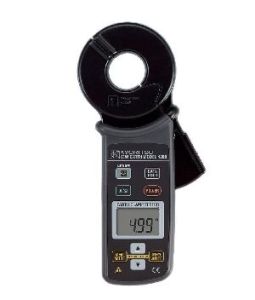

鉗形接地電阻儀

鉗形接地電阻儀

單鉗口接地電阻測試儀、鉗型接地電阻測試儀、鉗型接地電阻儀、鉗型接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀

鉗形接地電阻儀鉗形接地電阻儀

簡介

鉗形接地電阻儀是廣泛套用於電力、電信、氣象、油田、建築及工業電氣設備的接地電阻測量。鉗形接地電阻儀在測量有迴路的接地系統時,不需斷開接地引下線,不需輔助電極,安全快速、使用簡便。
鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障,能套用於傳統方法無法測量的場合,因為鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻儀有長鉗口及圓鉗口之分。長鉗口特別適宜於扁鋼接地的場合。
產品特性
1.大鉗口設計適用於各種形狀的接地線.
2.非接觸式測量接地電阻,安全快速.
3.線上測試,不須中斷待測設備之接地.
4.抗干擾能力強,自產生高頻電流從而過濾市電中50Hz 100Hz等諧波干擾電流,測量準確度高.
5.配置充電電池和充電器,省電設計,超過規定時間自動斷電,電池極限報警功能.
6.備有5.1Ω標準環.可隨時檢測鉗表的準確度.
7.數字測量,自動換檔,操作方便.
測量原理
1.電阻測量原理
鉗形接地電阻儀測量接地電阻的基本原理是測量迴路電阻。鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號,並在被測迴路上感應一個電勢E。在電勢E的作用下將在被測迴路產生電流I。鉗表對E及I進行測量,並通過下面的公式即可得到被測電阻R。
2. 電流測量原理
鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I,通過鉗口的電流磁環及電流線圈產生一個感應電流I1,鉗表對I1進行測量,通過下面的公式即可得到被測電流I。
技術參數
電 源: 6VDC(4節5號鹼性乾電池)
工作溫度:-10℃-55℃
相對濕度:10%-90%
液晶顯示器:4位LCD數字顯示,長寬47×28.5mm
鉗口張開尺寸:32mm
鉗表質量(含電池):長鉗口1160g;圓鉗口1120g
鉗表尺寸:長鉗口 長285mm、寬85mm、厚56mm
圓鉗口長260mm、寬90mm、厚66mm
保護等級:雙重絕緣
結構特點:鉗口方式
量程換檔:自動
外部磁場:<40A/m
外部電場:<1V/m
單次測量時間:1秒
電阻測量頻率:>1KHz
電阻測量最高解析度:0.001Ω
電阻測量範圍:0.01-1000Ω
電流測量範圍:0-20A
被測電流頻率:50/60Hz
可存儲測量數據:99組
電阻報警臨界值設定範圍:1-199Ω
電流報警臨界值設定範圍:1-499mA
套用範圍
電力系統的套用
⑴.輸電線路桿塔接地電阻的測量
⑵.變壓器中性點接地電阻的測量
⑶.發電廠變電所的套用
電信系統的套用
⑴.樓層機房接地電阻的測量
⑵.機房、發射塔接地電阻的測量
加油站接地系統的套用
⑴.儲油罐、裝卸點接地電阻的測量
⑵.加油機接地電阻的測量
⑶.加油機輸油軟管連線電阻的測量:
