鉗形接地電阻測試儀

鉗形接地電阻測試儀

鉗形接地電阻測試儀又名鉗形接地電阻儀,英文名為Clamp-on Ground Resistance tester或Ground Resistance tester。廣泛套用於電力、電信、氣象、油田、建築及工業電氣設備的接地電阻測量。鉗形接地電阻儀在測量有迴路的接地系統時,不需斷開接地引下線,不需輔助電極,安全快速、使用簡便。鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障,能套用於傳統方法無法測量的場合,因為鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。鉗形接地電阻儀有長鉗口及圓鉗口之分。長鉗口特別適宜於扁鋼接地的場合。

基本信息

測量原理

電阻測量原理
鉗形接地電阻儀測量接地電阻的基本原理是測量迴路電阻

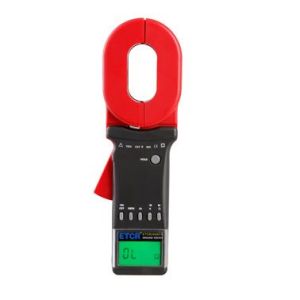

鉗形接地電阻測試儀鉗形接地電阻測試儀
鉗表的鉗口部分由電壓線圈及電流線圈組成。電壓線圈提供激勵信號,並在被測迴路上感應一個電勢E。在電勢E的作用下將在被測迴路產生電流I。鉗表對E及I進行測量,並通過下面的公式即可得到被測電阻R。
電流測量原理
鉗形接地電阻儀測量電流的基本原理與電流互感器的測量原理相同。被測量導線的交流電流I,通過鉗口的電流磁環及電流線圈產生一個感應電流I1,鉗表對I1進行測量,通過下面的公式即可得到被測電流I。

技術規格

電源:6VDC(4節5號鹼性乾電池
工作溫度:-10℃-55℃
相對濕度:10%-90%
液晶顯示器:4位LCD數字顯示,長寬47×28.5mm
鉗口張開尺寸:32mm
鉗表質量(含電池):長鉗口1160g;圓鉗口1120g
鉗表尺寸:長鉗口長285mm、寬85mm、厚56mm
圓鉗口長260mm、寬90mm、厚66mm
能鉗形接地電阻儀能鉗形接地電阻儀

保護等級:雙重絕緣
結構特點:鉗口方式
量程換檔:自動
外部磁場:40A/m
外部電場:1V/m
單次測量時間:1秒
電阻測量頻率:>1KHz
電阻測量最高解析度:0.001Ω
電阻測量範圍:0.01-1000Ω
電流測量範圍:0-20A
被測電流頻率:50/60Hz
可存儲測量數據:99組
電阻報警臨界值設定範圍:1-199Ω
電流報警臨界值設定範圍:1-499mA

套用範圍

電力系統的套用
⑴.輸電線路桿塔接地電阻的測量
⑵.變壓器中性點接地電阻的測量
⑶.發電廠變電所的套用

電信系統

1.樓層機房接地電阻的測量
2.機房、發射塔接地電阻的測量
3.儲油罐、裝卸點接地電阻的測量
4.加油機接地電阻的測量
5.加油機輸油軟管連線電阻的測量

特點對比

傳統的接地電阻測量方法是採用電壓--電流法
A.操作的簡便性
傳統方法必須將接地線解扣及打輔助接地極。
鉗形接地電阻測試儀鉗形接地電阻測試儀
即將被測的接地極從接地系統中分離;且須將電壓極及電流極按規定的距離打入土壤中作為輔助電極才能進行測量。
用鉗式接地電阻測試儀只須將鉗表的鉗口鉗繞被測接地線,即可從液晶屏上讀出接地電阻值。
B.測量的準確度
傳統測量方法的準確度取決於輔助電極之間的位置,以及它們與接地體之間相對位置。如果輔助電極的位置受到限制,不能符合計算值,則會帶來所謂布極誤差。
對於同一個接地體,不同的輔助電極位置,可能會使測量結果有一定程度的分散性。而這種分散性會降低測量結果的可信性。
鉗式接地電阻測試儀所測量時不用輔助電極,不存在布極誤差。重複測試時,結果的一致性好。
國家有關部門對鉗式接地電阻測試儀與傳統電壓電流法對比試驗的結果說明,它完全可取代傳統的接地電阻測試方法,對接地電阻值給出可信的結果。
附有一個標準測試環,在測量時,可以先對標準測試環進行測量。如果讀數準確,那么,測量的接地電阻值就是可信的。
C.對環境的適應性
傳統方法必須要打入兩個有相對位置要求的輔助電極,這是使用傳統方法的最大限制。
問題在於隨著我國城市化的發展,使得被測接地體周圍找不到土壤,它們全被水泥覆蓋。即便有所謂綠化帶、街心花園等,它們的土壤也往往與大地的土壤分開。更何況傳統方法打輔助電極時對輔助電極的相對位置有要求。要找到有距離要求的土壤,在大多數情況下是更加困難的。
而使用鉗式接地電阻測試儀時,就沒有這些限制。雖然,從測量原理來說,鉗式接地電阻測試儀必須用於有接地環路的情況下,但是只要使用者能有效地利用您的周圍環境,鉗式接地電阻測試儀完全可以測量單點接地系統。
D.其它
在某些場合下,鉗式接地電阻測試儀能測量出用傳統方法無法測量的接地故障
例如:在多點接地系統中(如桿塔等。另外,有一些建築物也是採用不止一個接地體),它們的接地體的接地電極雖然合格,但接體到架空地線間的連線線有可能使用日久後接觸電阻過大甚至斷路。儘管其接地體的接地電阻符合要求,但接地系統是不合格的。對於這種情形用傳統方法是測量不出的。用鉗式接地電阻測試儀則能正確測出,因為鉗式接地電阻測試儀測量的是接地體電阻和線路電阻的綜合值。
主要技術參數
顯示屏:4位LCD數字顯示。屏長28.5mm、屏寬47mm
測量範圍:0.1~1000Ω
工作電源:4節5號鹼性電池
鉗口尺寸:長形鉗口32mm×65mm
鉗口開口:長形鉗口28mm

雙鉗特性

雙鉗法/地樁法雙重測量方式:
適合任意接地場所,多點或單點接地,都可正常測試。
抗干擾能力強:
自產生高頻電流,從而過濾市電中50HZ、100HZ等諧波干擾電流,即使在500KV變電站環境下,也能精確測量。
測量範圍廣、解析度高:
量程從0.01Ω~1000Ω,解析度0.01Ω,對0.7Ω以下接地電阻,也能準確測量。
大鉗口設計:
鉗口直徑50mm,滿足用扁鐵/鋼作接地引線的情況,特殊鉗口尺寸可按客戶要求定製。
大容量數據儲存:
可儲存200組測量數據。

雙鉗參數

1.接地電阻測量範圍:
雙鉗法:0.01Ω~1000Ω
地樁法:0.01Ω~1000Ω
2.誤差:
雙鉗法:±2%±2個字
地樁法:±1.5%±2個字
3.最小解析度:0.01Ω
4.鉗口尺寸:Φ50mm
5.存儲容量:200組數據
6.工作溫度:0°C~+50°C
7.電源:8節5號鎳氫充電電池或普通AA電池
8.重量:0.8KG
9.尺寸:265mm×130mm×65mm

操作方法

開機前,扣壓扳機一兩次,確保鉗口閉合良好。

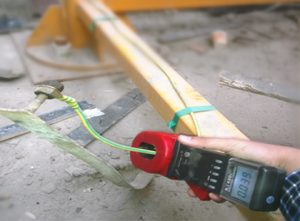

鉗形接地電阻測試儀的使用鉗形接地電阻測試儀的使用

POWER鍵,進人開機狀態,首先自動測試液晶顯示器,其符號全部顯示。然後開始自檢,自檢過程中依次顯示“CAL6、AL5、CAL4、CALO、OW”。當our出現後,自檢完成,自動進人電阻測量模式。
自檢過程中,不要扣壓扳機,不能張開鉗口,不能鉗任何導線。
自檢過程中,要保持鉗表的自然靜止狀態,不能翻轉鉗表,不能對鉗口施加外力,否則不能保證測量的準確度。
如果開機自檢後未出現OL,而是顯示一個較大的阻值。但用測試環檢測時,仍能給出正確的結果,這說明鉗表僅在測大阻值時(如大於loon)有較大誤差,而在測小阻值時仍保持原有準確度。
自檢完成顯示“01-n”的同時還閃爍顯示.)))符號。
電阻測量
開機自檢完成後,顯示“OLcr'即可進行電阻測量。此時,扣壓扳機,打開鉗口,鉗住待測迴路,讀取電阻值。
若認為有必要,用隨機的測試環檢驗一下,其顯示值應該與測試環上的標稱值一致。
