儀器介紹

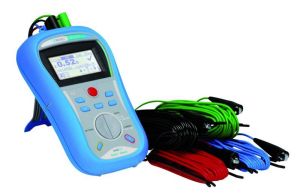

通用接地電阻測試儀通用接地電阻測試儀用於測量各種電機、電器、儀器儀表、家用電器等設備外殼和其電源地之間的電阻值。儀器具有二檔測試電流（AC：25A或AC：10A），測試時間設定（1～99S）。當被測值超過100mΩ(AC25A)或200mΩ(AC10A)時，具有聲光報警作用，並有過電流（AC30A）保護作用，本儀器使用31/2位數字顯示，讀數方便直觀。本儀器採用除法器的原理進行測量，測試電流的波動不會對測量精度造成影響，因此具有測量準確，操作方便，體積小。可靠性極高等特點。
特點
2、3、4極方法測試接地電阻
單鉗方法測試接地電阻
雙鉗口測試接地電阻
土壤電阻率測試作用
電流（有效值）測試作用
儀器抗干擾性能強
越限或不正確測試條件告警
1000個測試存儲量及分析軟體
充電電池電源，自動關閉作用
使用
1．本儀器配備一付（二組）測量線，紅線組大、小插頭分別接入測試儀A、a測試座內，黑線組大、小插頭分別接入測試儀B、b測試座內。
2．接通電源，開啟電源開關，顯示屏數碼管點亮。
3．按需要選擇測試電流量程開關25A或10A。當開關按下時為25A量程;當開關鬆開時為10A量程。
4．將電流調節旋鈕逆時針退至零位。
5．將上述兩組測量線的夾子端分別接被測物的測試點。
6．手動測量
（1）將定時開關置"手動"狀態。
（2）檢查3～5步驟無誤之後，按動"啟動"按鈕，"測試"燈亮，調節"電流調節"旋鈕並觀察顯示屏電流值至所選擇的電流值，然後讀下顯示屏顯示之電阻讀數，當被測物的接地電阻大於該電流檔所設定的接地電阻報警值，儀器即發出聲光報警，反之，則不報警。如需停止測試則按動"復位"按鈕，"測試"燈熄滅，迴路電流即可切斷，將測試夾從被測物上取下，以備下次測量。
7．定時測量
（1）將儀器置"復位"狀態。
（2）按下"定時"開關至"定時"位置，根據需要預置所需的測試時間。
（3）檢查3～5步驟無誤之後，按動"啟動"按鈕，"測試"燈亮，顯示屏時間計數器開始倒計數，調節"電流調節"旋鈕並觀察顯示屏電流值至所選擇的電流值，然後讀下顯示屏顯示之電阻讀數，當被測物的接地電阻大於該電流檔所設定的接地電阻報警值時，儀器即發出聲光報警，反之，則不報警。測試時間終了，自動切斷迴路電流，即可將測試夾從被測物上取下，以備下次測量。
8．本儀器具有過電流保護作用，當迴路電流超過30A時，
儀器發出過電流指示（過電流燈亮），並自動切斷迴路電流，按動"復位"按鈕，可取消報警狀態，並將"電流調節"旋鈕逆時針旋小一些，以備下次測量。
