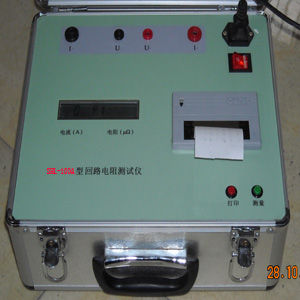

速雷迴路電阻測試儀

迴路電阻測試儀工作原理：
電力系統許多大電流電氣設備在預防性試驗和交接試驗中需要準確測量迴路的電阻值。斷路器是電力系統重要的電氣設備，國標GB763、GB50150和電力行業標準DL/T596對斷路器導電迴路電阻的測量均作了規定：應採用直流壓降法測量，電流不小於100A。
斷路器導電迴路的電阻主要取決於斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在，增加了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，在一定程度上影響短路電流的切斷能力。因此，斷路器每相導電迴路電阻值是斷路器安裝、檢修和質量驗收的一項重要數據。
接觸電阻的測量有許多種方法。日本學者IsaoMinowa提出用超導量子器件測量接觸電阻，H.Archi提出利用電解槽法測量接觸電阻，波蘭學者JerzyKaczarek提出用三次諧波法測量接觸電阻，這些方法一般是在實驗室條件下進行電接觸研究所採用的方法。工程中，通常採用四端子法來測量實際觸點的接觸電阻。
以前，通常採用直流雙臂電橋測量斷路器的接觸電阻。但是，當使用雙臂電橋進行斷路器導電迴路電阻的測量時，由於雙臂電橋測量迴路通過的是微弱的電流，難以消除電阻較大的氧化膜，測出的電阻示值偏大，但氧化膜在大的電流下很容易被擊穿，不妨礙正常電流通過。因此，測試採用直流壓降法測試時，電流不得太小。
高壓斷路器導電迴路的電阻主要取決於斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在，增加了導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，在一定程度上影響短路電流的切斷能力。因此，斷路器每相導電迴路電阻值是斷路器安裝、檢修、質量驗收的一項重要數據。
由於開關觸頭之間存在氧化膜，如果用較小的電流檢測，由於氧化膜的影響測試結果一般偏大很多，但氧化膜在大電流下是能被擊穿的，理論上，測試電流只要不超過額定電流，應該是越大越好，但規程在制定的時候考慮到當時國內相關儀器的生產水平，作出了不得小於100A電流的規定。電力設備與地網導通電阻測試儀
電力設備的接地引下線與地網的可靠、有效連線是電力設備安全運行及操作人員人身安全的根本保證。雖然在製作接地裝置時，已對接地引下線連結處做了必要的防腐處理，但位於土壤中的連結點，仍會長期受到潮濕等因素的影響，出現接點腐蝕、開斷、鬆脫等現象，導致接地引下線與地網接觸點電阻值增大，不能達到電力規程的要求，使設備在運行中存在不安全隱患，嚴重時造成設備脫開地網運行。可用於對電力設備接地引下線與接地網或相鄰設備之間導通電阻值的精確測量。
地網導通電阻測試儀用於測量接地引下線導通電阻值，通過歷年測試值及相鄰點測試值比較來判定故障點。地網導通電阻測試儀工作電源由內部鋰電池提供，無需外接交流電源，測試過程由單片機控制完成，具有操作簡單、測試速度快、測試數據穩定、便於攜帶等特點。
由於斷路器接觸電阻很小，只有用很高的電流檢測，才能保證一定的精度，抗干擾能力也越強。
用於斷路器接觸電阻和載流導體電阻的高精度測量，能長時間、穩定輸出大電流，符合DL\T845.4-2004《電阻測量裝置通用技術條件第四部份:迴路電阻測試儀》的相關規定。
操作程式：
⒈按四端子接法接線。
⒉打開電源。
⒊按測量鍵即可（如電流顯示A值小於100A後，可通過面板電流微調進行校正）。
⒋測量顯示值後，需保存數據。
⒌測量結束後，請關掉電源。
⒍測試鉗請愛護。
迴路電阻測試儀種類和用途：
迴路電阻測試儀：接地電阻表用途及適用範圍：接地電阻適用直接測量各種接地裝置的接地電阻值，亦可供一般低電阻的測量，四端鈕（0～1～10～100Ω規格）還可以測量土壤電阻率.。迴路電阻測試儀：單鉗迴路電阻測試儀
單鉗迴路接地電阻測試儀性能及特點：獨特單鉗設計，可避免雙鉗式兩探頭之間相互干擾的誤差不必打輔助地樁，直接鉗住即可測量。
迴路電阻測試儀：通用接地/絕緣電阻測試儀
測試方法有很多：雙鉗接地電阻測試、四極接地電阻測試、土壤電阻率測試、絕緣電阻測試、交直流電阻測試儀壓測試、電流有效值測試。
迴路電阻測試儀：接地阻抗測試儀
鉗式接地電阻計系列量測時，不必使用輔助接地棒，也不須中斷待測設備之接地，只要鉗夾住接地線或棒，就能量測出對地電阻達0.1Ω。也能作電流量測。
迴路電阻測試儀：環路電阻測試儀
微處理器控制，具有高精度和高可靠性。三個指示燈檢查接線狀態是否正確。直讀短路保護電流和接地故障電流。測試電阻過熱時會自動鎖定。
迴路電阻測試儀：型數字式接地電阻測試儀
本測試儀專門用來測量各類電器設備、避雷針等接地裝置的接地電阻值。產品系全電子式儀表，關鍵電路是美國德克薩斯儀器公司生產的積體電路組裝而成。測試原理先進。
迴路電阻測試儀：雙鉗口接地電阻測試儀
具有多種接地電阻測量方法：無輔助極/三極/四極/而極法－－－－適合多種測量環境*測量範圍寬：0.002Ω—300KΩ－－－－滿足多種要求。
