基本概念

轉速是鏇轉體轉數與時間之比的物理量，工程上通常表示為轉速=鏇轉次數/時間，是描述物體鏇轉運動的一個重要參數。電工中常需要測量電機及其拖動設備的轉速，使用的就是攜帶型轉速表。轉速表是用來測量電機轉速和線速度的儀表。轉速表種類較多，攜帶型一般有機械離心式轉速表和數字電子式轉速表。

工作原理

將接收的數字脈衝信號（由感測器發出的），處理後直接讀入cpu的計數口，經軟體計算出轉速、和指針相應的位置，再通過cpu的控制口，放大後驅動步進電機正負方向鏇轉，指示相應轉速值（指針直接安裝在步進電機的鏇轉軸上），步進電機走一步僅為1/3度。

1.靜力矩大指針不易抖動，抗振性能強。

2.採用單片微處理器通過軟體設計，所以精度高、抗干擾性強。

3.小時計採用液晶顯示，無機械部分，所以更可靠和更具有時代感。

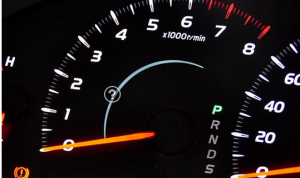

由於是指針指示符合傳統視認習慣，又便於計算機遠程處理和網路化要求，所以數位化步進電機儀表是現代汽車儀表和機車儀表的發展趨勢，Switec公司的步進電機在國內外已廣泛用於各種汽車、機車和工程機械儀表。車用微型步進電機是一種專用的新型汽車儀表配件，利用它設計的儀表既符合傳統視認習慣又能滿足數化處理要求，是現代化儀表的理想配件。

技術參數

轉速1～99999r/min頻率0.0167～1666.6Hz
周期0.6～60000ms計數1～99999
線速度0.1～3000.0m/min
轉速表的測量精度：全量程範圍誤差<0.02%的超高精度（轉速、頻率、周期）
轉速表的測量距離光電式：50～300mm
雷射式：50～3000mm
顯示：五位有效數字動態液晶浮點顯示
信號輸出：TTL電平脈衝輸出
電源：兩節七號電池供電，可連續使用24小時
體積：128×58×26(mm)
重量：90g

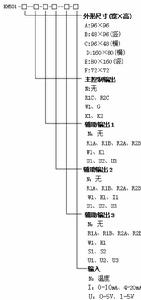

型號說明

分類

1、離心式轉速

利用離心力與拉力的平衡來指示轉速。離心式轉速儀是最傳統的轉速測量工具，是利用離心力原理的機械式轉速儀；測量精度一般在1~2級，一般就地安裝。一隻優良的離心式轉速儀不但有準確直觀的特點，還具備可靠耐用的優點。但是結構比較複雜。
2、磁性轉速儀
利用鏇轉磁場，在金屬罩帽上產生鏇轉力，利用鏇轉力與遊絲力的平衡來指示轉速。磁性轉速表，是成功利用磁力的一個典範，是利用磁力原理的機械式轉速儀；一般就地安裝，用軟軸可以短距離異地安裝。磁性轉速儀，因結構較簡單，目前較普遍用於機車和汽車以及其它機械設備。異地安裝時軟軸易損壞。
3、電動式轉速儀
由小型交流發電機、電纜、電動機和磁性表頭組成。小型交流發電機產生交流電，交流電通過電纜輸送，驅動小型交流電動機，小型交流電動機的轉速與被測軸的轉速一致。磁性轉速頭與小型交流電動機同軸連線在一起，磁性表頭指示的轉速自然就是被測軸的轉速；電動式轉速，異地安裝非常方便，抗振性能好，廣泛運用於柴油機和船舶設備。
4、磁電式轉速儀
磁電感測器加電流表，異地安裝非常方便。
5、閃光式轉速儀
利用視覺暫留的原理。閃光式轉速儀，除了檢測轉速（往復速度）外，還可以觀測循環往復運動物體的靜像，對了解機械設備的工作狀態，是一必不可少的觀測工具。

離心式轉速儀是機械力學的成果；磁性式轉速儀是運用磁力和機械力的一個典範；電動式轉速儀巧妙運用微型發電機和微型電動機將鏇轉運動異地拷貝；磁電式轉速儀電流表頭和感測器都是電磁學的普及運用；閃光式轉速儀人類認識自然的同時也認識了自我，體現了人類的靈性；電子式轉速儀電子技術的千變萬化，給了我們今天五彩繽紛的世界，同樣也造就了滿足人們各種需要的轉速測量儀表。二、電子式轉速儀電是一個比較籠統的概念：以現代電子技術為基礎，設計製造的轉速測量工具。它一般有感測器和顯示器，有的還有信號輸出和控制。因為感測器和顯示器件方面的多種多樣，還有測量方法的多樣性，很難像前５種一樣來歸類。本文將電子類轉速計，從感測器和二次儀表分開來分類。如果從安裝使用方式上來分，還有就地安裝式、台式、櫃裝式和攜帶型以及手持式。轉速感測器轉速感測器從原理（或器件）上來分，有磁電感應式、光電效應式、霍爾效應式、磁阻效應式、介質電磁感應式等。另外還有間接測量轉速的轉速感測器：如加速度感測器（通過積分運算，間接導出轉速），位移感測器通過微分運算，間接導出轉速），等等。測速發電機和某些磁電感測器線上性區域，可以直接通過交流有效值轉換，來測量轉速；大多數都輸出脈衝信號（近似正弦波或矩形波）。針對脈衝信號測轉速的方法有：頻率積分法（也就是F/V轉換法，其直接結果是電壓或電流），和頻率運算法（其直接結果是數字）。

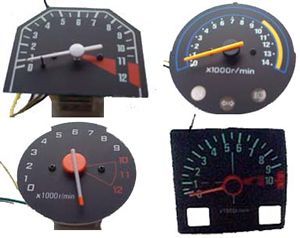

轉速顯示儀從指示形式來分有指針式、數字式、圖形及其混合式和虛擬儀表等；1.指針式動圈式：線圈、遊絲指針聯於一鏇轉軸上，給線圈輸入電流，線圈感應出磁力，且互成正比；磁力與遊絲的扭力平衡，扭力與指針轉角成正比，指針的角度也就反映出輸入電流的大小；動磁式正交線圈中電流的變化，導致合成磁場方向的變化，而指針附著在單對極的永磁體上，指針反映電流的變化。電動式雙向鏇轉的馬達帶動電位器的鏇轉，電位器的取樣值與輸入信號電壓比較，決定雙向鏇轉馬達正轉、反轉或停止，與電位器聯動的指針正確反映輸入信號的大小。上述三式指針類表頭中，電動式表頭屬於電子類，動磁式表頭和動圈式表頭本身不屬於電子類，當與表頭配套的感測器或表頭驅動需要供電電源時，且依賴現代電子技術時，這裡就把它歸為電子類。2.數字式、圖形及其混合式：主要是從器件來區分，有數碼管、欄位式液晶、液晶屏、螢光管、螢光屏、等離子屏和LED屏等。顯示技術是一門專門的技術，本文會涉及一些顯示技術，但不做展開闡述。3.虛擬轉速儀隨著計算機的普及，利用計算機做顯示和操作平台的虛擬儀表，也越來越被廣泛運用，目前主流的開發平台是NI公司的LabVIEW。有關開發運用技術.

測量方法

F/V轉換電子類轉速測量儀表，由轉速感測器和表頭（顯示器）組成。目前常用的轉速感測器，大多輸出脈衝信號，只要通過頻率電流轉換就能與電壓電流輸入型的指針表和數字表匹配，或直接送PLC;頻率電流轉換的方法有阻容積分法、電荷泵法和專用積體電路法，前兩種方法在磁電轉速儀中也有運用。專用積體電路大都數是阻容積分法、電荷泵法的綜合。目前常用的專用積體電路，有LM331、AD654和VF32等,轉換精度在0.1%以上；但在低頻時，這種轉換就無能為力。採用單片機或FPGA，做F/D和D/A轉換，轉換精度在0.5~0.05%之間，量程從0~2Hz到0~20KHz，頻率低於10Hz時反映時間也變長。
關於F/V轉換，頻率運算在顯示精度、可靠性、成本和使用靈活性上有一定要求時，就可直接採用脈衝頻率運算型轉速儀。頻率運算方法，有定時計數法（測頻法）、定數計時法（測周法）和同步計數計時法。定時計數法（測頻法）在測量上有±１的誤差，低速時誤差較大；定數計時法（測周法）也有±１個時間單位的誤差，在高速時，誤差也很大。同步計數計時法綜合了上述兩種方法的優點，在整個測量範圍都達到了很高的精度，萬分之五以上的測量轉速儀表基本都是這種方法。

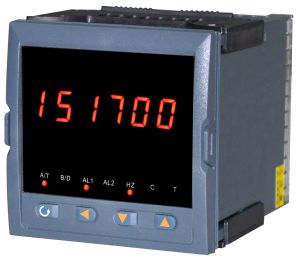

電子式轉速表

電子式轉速表是一個比較籠統的概念：以現代電子技術為基礎，設計製造的轉速測量工具。它一般有感測器和顯示器，有的還有信號輸出和控制。因為感測器和顯示器件方面的多種多樣，還有測量方法的多樣性，很難像前5種一樣來歸類。本文將電子類轉速計，從感測器和二次儀表分開來分類。如果從安裝使用方式上來分，還有就地安裝式、台式、櫃裝式和攜帶型以及手持式。
轉速感測器從原理（或器件）上來分，有磁電感應式、光電效應式、霍爾效應式、磁阻效應式、介質電磁感應式等。另外還有間接測量轉速的轉速感測器：如加速度感測器（通過積分運算，間接導出轉速），位移感測器通過微分運算，間接導出轉速），等等。測速發電機和某些磁電感測器線上性區域，可以直接通過交流有效值轉換，來測量轉速；大多數都輸出脈衝信號（近似正弦波或矩形波）。針對脈衝信號測轉速的方法有：頻率積分法（也就是F/V轉換法，其直接結果是電壓或電流），和頻率運算法（其直接結果是數字）。

前景分析

轉速儀表結構簡單化，品種多樣化與系列化，進一步要向人性化發展隨著電子技術發展，單片機技術和大規模可程式數字邏輯電路的普及，為轉速儀表結構簡單化提供了技術基礎。智慧型晶片的運用，使同一儀表硬體，具有多種不同功能的軟體，為多樣化系列化帶來了便利。智慧型儀表的軟體，可為不同需求量身定做，使得智慧型儀表又具個性化的特點。

目前，智慧型化轉速數字顯示儀表，有通用的SQY01T系列轉速數字顯示儀，SZC系列電站用轉速數字顯示儀，SKY系列透平膨脹機智慧型數字顯示儀，以及各種多功能轉速儀表，如ZS-1雙路轉速表、以及顯示差速、速比的ZS-2轉速表，帶方向顯示的SQYC轉速表，可遠傳的CS-1轉速表等。有了設計人員不斷汲取新知識，不斷運用新器件，不斷開拓新思路，才有這些創新的儀表。智慧型儀表，要向人性化發展。儀表在滿足使用的同時，也要為使用儀表的人，帶來使用上的方便和舒適。把這種理念不斷融入設計和產品，造就成功的儀表。
