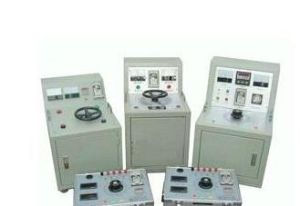

試驗變專用調壓器簡介:
試驗變專用調壓器具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。試驗變專用調壓器特性:
1、監視功能:輸出電流儀表電壓
零位指示分/合閘指示計時指示
2、保護功能:過流保護
時間繼電器
3、採用新型時間繼電器,計時範圍更廣。
4、採用新型電流繼電器,更精確、更可靠,確保人身及設備安全。
5、 結構合理,體積小,重量輕。
試驗變專用調壓器參數:
1、額定容量:3~300KVA2、 額定輸入電壓:220V、380V
操作使用方法
操作程式
1. 按相關規程設定好場地,接好設備連線,有條件的地區應有專門負責安全的 人員在場指導。2. 操作前應根據被試品的容量及電壓等級,調整好電流繼電器(KA)。
3. 合上電源開關,按下送電按鈕接觸器吸合,調壓器帶電電源信號燈滅,送電信號燈亮,此時可以進行升壓試驗。
4. 緩慢順時針旋動調壓器手柄(電動控制台按下點升按鈕)並密切注視電壓表(應以每秒3KV的速度升壓為宜)當升壓至被試品規定的耐壓值時應及時按下計時按鈕,並密切注視被試品情況。
5. 當達到被試品規定的耐壓時間時台(箱)內會發出報警(鈴)聲,表示被試品耐壓合格,此時應將調壓器手柄逆時針方向旋動(電動控制台按下點降按鈕)使調壓器歸零。並按下停止按鈕,切斷電源。
6. 在升壓或耐壓試驗過程中,如出現過電壓,應及時逆時針旋動調壓器旋鈕(電 動控制台按下點降按鈕)使電壓回到規定值。
7. 試驗過程中如電流表電流指示超出被試品規定的範圍,應立即停止升壓找出相關原因再行試驗。
8. 在升壓或耐壓試驗過程中,如發生短路、閃絡、擊穿等過電流時,電流繼電器會動作使調壓器自動斷電,表示被試品不合格。此時應將調壓器回零,並將計時按鈕復位。以便下次操作。
使用條件
1. 環境溫度:0-40℃。2. 海拔高度:<2000m。
3. 相對濕度:<85%。
4. 使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
