螺紋測量

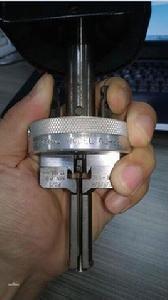

螺紋測量有單項測量和綜合測量兩種方法。單項測量常用於測量螺紋的中徑、螺距和牙形半角等參數。常用的圓柱螺紋中徑測量方法有：①用螺紋千分尺測量。②把3個具有相同直徑的圓柱體──三針，放在螺紋牙槽中然後根據精度要求用千分尺、比較儀或測長儀（見測長機）測出Μ值，計算後即可得出被測螺紋中徑值d1。③在工具顯微鏡上用影象法測量。。④在工具顯微鏡上用軸切法測量5。 綜合測量是檢驗螺紋的實際中徑誤差和折算中徑誤差來控制螺紋的旋合質量。折算中徑誤差是把螺距和牙形半角等的誤差折算在中徑方向上的誤差。 目前國際上比較先進的測量方法為螺紋指示量規測量法，這種方法將螺紋測量分為單一中徑測量及作用中徑測量。這種方法可測螺紋中徑、圓度、螺距、牙型角、錐度，並且通過增加測頭可對端面或螺紋的跳動進行測量。單一中徑即為單牙中徑，作用中徑即為全牙中徑，若測得單一中徑與作用中徑數值相同，則表明螺紋各項參數均合格。若兩數據不同，則表明螺紋存在問題，具體出現了什麼問題，需要進一步的分析判斷。

螺紋測量

screw thread measurement螺紋測量

中徑測量

測量前，先將立柱傾斜一個等於被測螺紋升角的角度，並利用測量顯微鏡中的分劃板上的米字線中線和其中點使與被測螺紋牙形輪廓影象的一邊和其中點重合後進行讀數，移動橫向滑架（或坐標工作檯）再使米字線中線和其中點與對面牙形輪廓線影象相應邊和其中點重合後進行第二次讀數。二次讀數值之差即是被測螺紋中徑的量值。為了減小因牙形半角誤差和安裝誤差等引起的測量誤差，常沿左右牙形輪廓各測一次，取其算術平均值作為中徑的量值此法利用測量刀瞄準，瞄準精度較影象法為高。　圓錐螺紋的中徑測量與圓柱螺紋相似，但要考慮由圓錐角引起的變化。　螺距和牙形半角的測量 　常在工具顯微鏡上採用影象法或軸切法測量用影象法測量普通螺紋牙形半角時，先使測角目鏡（圖中未表示）對準零位，並使米字線中點與牙形輪廓影象一邊的中點重合，然後轉動測角目鏡的手輪使米字線的中心虛線與此邊重合，即可從測角目鏡中讀出牙形半角的量值。所示是用軸切法測量螺距。此外，還可用帶有百分表的機械式螺距儀測量或螺距規檢驗螺距，用螺紋樣板檢驗牙形半角等。內螺紋的螺距和中徑一般是在測長儀上採用球形測頭測量的。牙形半角可採用印模方法測量，以石膏或其他凝固性材料複製出螺紋牙形的模型後，在工具顯微鏡上測量模型的牙形半角作為被測螺紋牙形半角的量值。

20世紀80年代中期，出現了用電子計算機數字控制技術在專門設計的測量儀上測量高精度內螺紋幾何參數的方法。

長絲槓的中徑、半角和螺距誤差也常在工具顯微鏡上測量。精密絲槓還需要測量螺旋線誤差。圖3為測量螺旋線誤差的雷射絲槓測量儀的原理。當絲槓轉過θ角時，與絲槓同步迴轉的圓光柵產生相當於轉過 θ角的莫爾條紋數。螺旋線的軸向位移通過安裝在浮動支板上的測量頭和直角稜鏡由雷射式長度感測器轉換為干涉條紋數。這兩路光信號經過各自的光電轉換元件轉換為電信號，經放大、整形、分頻、比相後，由記錄器記錄出誤差曲線，也可從中得出螺距誤差。它可測量1米5級精度和2米6級精度的絲槓。　常用螺紋量規以通止法進行
