薩德拉爾艦空飛彈

薩德拉爾艦空飛彈

“薩德拉爾”(Sadral)是法國MBDA公司研製的6聯裝近程艦空飛彈系統,使用“西北風”輕型艦空飛彈是 現代化軍事武器。“西北風”飛彈長1.86米,彈徑0.09米,翼展0.18米,重18.7千克,兩級固體火箭發動機推進,速度2.5馬赫,射程500~6000米,射高3000米,裝有重3千克的鎢制高爆戰鬥部,帶有觸發雷射近炸引信,採用熱成像夜視儀/紅外尋的導引頭制導,具備“發射後不管”能力,可有效攔截各類空中目標,包括低紅外特徵的掠海反艦飛彈 。

簡介

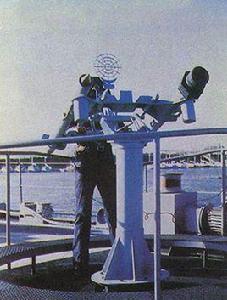

薩德拉爾艦空飛彈 薩德拉爾艦空飛彈

這是法國1981年開始研製的可裝在小型護衛艦上的超近程艦空飛彈,是原“西北風”飛彈地空型的艦載型。用於對付低空飛機、直升機和掠海反艦飛彈。它包括一個六聯裝發射架(帶有穩定平台)和一個用於捕獲目標的閉路電視攝像機。該系統可多枚攻擊一個目標也可攻擊多個目標。

“海鱔”紅外熱像儀

“海鱔”紅外熱像儀可與“海西北風”飛彈組成“薩德拉爾,’(SADRAL)超近程飛彈防空系統。“戴高樂”級航母左、右舷分別側裝1套“薩德拉爾”系統。“海鱔”熱像儀裝在“薩德拉爾”6聯裝發射架的頂部,其主要作用是:接受搜尋雷達或是“旺皮爾MB”紅外監視系統傳送的目標指示數據,並瞄準跟蹤目標,在應急情況下,“海鱔”熱像儀也能單獨搜尋和瞄準目標,控制飛彈發射。

“海鱔”熱像儀由法國電訊股份有限公司研製,採用的是法國SMT熱成像通用組件的海軍型。該熱像儀除在“薩德拉爾”系統中套用外,還套用於TT一Ac、TT一Ad型艦用光電探測裝置、“紅外眼鏡蛇”(NAIJR)光電跟蹤儀等。“海鱔”熱像儀由組件式攝像機、閉路製冷系統、電源、預熱系統和小型監視器等組成,輸出為625線CCIR標準視頻信號,其主要性能為:視場(垂直X水平)2個,寬視場5.70×8.70,窄視場1.9 ×2.9 ,入瞳直徑150mm(窄視場),解析度500像素/條線,水平解析度窄視場0.1mrad,寬視場0.3mrad,工作波長8一12um,冷卻時間約l0min,掃描系統電視線510條,幀頻25Hz,最小可辨溫差0.3K(典型值),外形尺寸:長x寬x高=970X210X360(mm),重量約50kg。“海鱔”熱像儀封裝在l個防水外殼內,視窗有刮水裝置 。

紅外製導飛彈—“海西北風”飛彈

“海西北風”飛彈是“薩德拉爾”超近程艦空防衛系統中主要部分,“海西北風”飛彈是由法國馬特拉公司研製,這是一種新型低空飛行飛彈,可攔截超低空、低空飛行的直升機或其它高速飛機,可彌補20mm口徑速射火炮和近程飛彈之間的防禦空隙。“海西北風”飛彈的重要特點之一是飛彈的被動式紅外導引頭具有“發射後不管”的特點,靈敏性高,機動性強,能抗當前存在的一切紅外干擾。這種先進的紅外導引頭成本很高,約占整個飛彈成本的一半。“海西北風”飛彈紅外導引頭由法國電訊股份公司研製。這種紅外導引頭是一種銻化錮多元陣列探測器,工作波長3一5拌m。這種探測器與信號處理裝置組合後,使用靈敏度很高,可以探測、跟蹤從任何角度迎頭逼近的有紅外禁止的飛機,可以抗現有的多種紅外干擾。此外,這種紅外導引頭還具有波束窄,反應時間極短,在飛彈發射前鎖定目標,發射後不管等特點。飛彈導引頭有一個錐形紅外導流罩,迎頭阻力很小。“海西北風”飛彈主要性能如下:彈長1.86m,發射筒長1.98m,彈徑90mm。彈重、18.4kg,帶筒飛彈重23.3kg,最大速度2.5M自毀前最長飛行時間155,作戰半徑300~6000m。可攻擊目標:飛行高度大於3000m,飛行速度小於或等於1.2M的低空飛機;超低空懸停,或以8g以下過載機動的直升機 。
