簡介
refractoriness
耐火度是指材料在高溫作用下達到特定軟化程度的溫度，表征材料抵抗高溫作用的性能。
耐火度所表示的意義與 熔點不同。熔點是結晶體的液相與固相處於平衡時的溫度。耐火度是多相體達到某一特定軟化程度的溫度。對絕大多數普通 耐火材料而言，都是多相非均質材料，無一定熔點，其開始出現液相到完全熔化是一個漸變過程，在高溫下相當寬的範圍內，固液相併存。故欲表征這種材料在高溫下的軟化和熔融的特徵，只能以耐火度來度量。

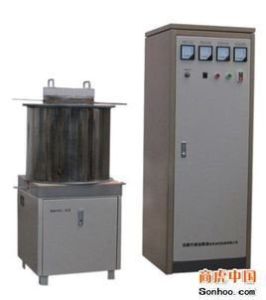

耐火度不是一種物質所特有的絕對物理量，是材料在特定試驗條件下測定的達到特定軟化程度時的相對技術指標。將試驗物料按規定方法做成截頭三角錐（簡稱試錐），與在特定升溫速度下具有固定彎倒溫度的標準截頭三角高溫錐（簡稱標準錐），共伺在既定升溫速度和一定氣氛條件下加熱，以試錐的彎倒程度與標準錐彎倒程度相當的對比方法測定耐火度。截頭三角錐下底海邊長8mm，上底海邊2mm，高30mm。測定時，在高溫下角錐內可能出現液相。隨溫度升高，液相量增多，液相粘度降低，錐體軟化。當軟化到一定程度後，錐體因其自重作用而逐漸彎倒。當試錐與標準錐同時彎倒直到其頂點與底盤相接觸時，則以此標準錐已確定的彎倒溫度為準，作為試錐的耐火度。我國通用的標準錐以WZ和錐體彎倒溫度的十分之一標之。如試錐與WZ171 號標準錐同時彎倒，則試樣的耐火度為1710℃。其他許多國家以塞克錐（SK）作為標準錐，具體測定方法也稍異。
耐火度是評定耐火材料的一項重要技術指標。但是，不能作為製品使用溫度的上限。對由單相多晶體構成的耐火材料，其耐火度一般低於晶體的熔點。但是，有些耐火材料，如當形成的液相粘度很高時，其耐火度也可高於熔點。
常用信息
一些常用耐火材料原料和製品的耐火度如下：
結晶矽石1730～1770℃高鋁磚＞1770～2000℃
矽磚1690～1730℃鎂磚＞2000℃
硬質粘土1750～1770℃白雲石磚＞2000℃
粘土磚1610～1750℃
