生成條件
鈉長石鈉長石一種常見的長石礦物，為鈉的鋁矽酸鹽(NaAlSi3O8)。在偉晶岩和長英質火成岩如花崗岩中最常見，亦見於低級變質岩中，並作為自生鈉長石見於一些沉積岩中。鈉長石通常形成各種顏色的脆性玻璃狀晶體。可用來製造玻璃和陶瓷，但其主要意義在於是一種造岩礦物。
鈉長石是斜長石固溶體系列和鹼性長石系列的鈉質端員礦物。具三斜架狀結構，矽和鋁為四面體配位，形成較大的空位（即點陣位置），主要被陽離子鈉占據。雖然所有矽原子和鋁原子在這一結構中都占有四面體位置，但其位置具體情況不同。低溫時矽和鋁原子的分布是高度有序的，高溫約1100℃時，原子的分布紊亂得多。
主要特點
鈉長石鈉長石具有下列特點：
1、在高溫時對石英、粘土、莫來石的熔解快，溶解度大。
2、熔融溫度低，透明度好。
3、熔融溫度範圍較鉀長石窄，熔體高溫粘度較小，隨溫度的變化較快。
主要用途
鈉長石鈉長石礦物除了作為工業原料以外，在陶瓷工業中的用量占30%以上，還廣泛套用於化工等其他行業。
1、玻璃溶劑：長石是玻璃混合料的主要成分之一，長石含氧化鋁高，鐵質含量低，可以減少鹼的用量。此外長石融溶後變成玻璃的過程比較緩慢，結晶能力小，可以防止在玻璃形成過程中析出晶體而破壞製品，長石還可以用來調節玻璃的粘性，一般各種玻璃混合料用鉀長石或鈉長石。
2、陶瓷坯體配料：在燒成前長石能起瘠性原料的作用，減少坯體的乾燥收縮和變形，改善乾燥性能，縮短乾燥時間，在燒成時可作為熔劑充填於坯體，使坯體緻密而減少空隙，還能提高坯體的透光性。
3、陶瓷釉料：使釉面變得柔軟，降低釉的熔融溫度。
4、搪瓷原料：主要用長石和其他礦物原料摻配成琺瑯，摻入量通常為20－30%以上。
5、其他：鉀、鈉長石還可作為生產化肥的優質原料。
使用說明
鈉長石鈉長石一般適用於低溫陶瓷：
1、在燒成前，長石和石英一樣是非可塑性原料，可縮短坯體乾燥時間，減少乾燥收縮和變形。
2、長石是坯釉中的主要熔劑原料，如長石質瓷，長石在坯體中占25%左右，在釉中占50%左右，主要作用是降低坯釉燒成溫度。
3、長石在高溫下熔融成長石玻璃，填充於坯體顆粒之間，並能溶解其它礦物，如高嶺石，石英等，使坯體緻密，有助於提高製品的機械強度，電氣性能和半透明度。
4、鈉長石較鉀長石降低坯釉燒成溫度的作用更大，同時能提高製品的半透明度，但燒成溫度範圍沒有鉀長石寬。

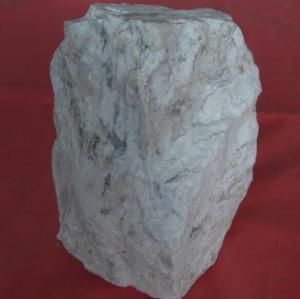

鈉長石原石5、陶瓷生產中對長石的要求：
a、其中K2O和Na2O的含量儘可能的高，著色氧化物Fe2O3、TiO2的含量儘可能的低；
b、SiO2的含量應在63%－68%，Ali2O3的含量應在17%－23%的範圍內；
c、長石中CaO的含量不宜太高，若含量過高，用於坯料易降低其燒結溫度，月用於釉料則影響釉的流動性。
其它相關
對高嶺土耐火度的影響
鈉長石長石與
高嶺土作用時，高嶺土的耐火度隨長石的增加而降低，其耐火度由純高嶺土的1770℃直到純長石的1220℃。就是說每份兒長石能降低高嶺土的耐火度5.5’C左右。掌握了這一規律，就可以利用長石和高嶺土配製所需燒成溫度的坯料配方。鈉長石與高嶺土作用與鉀長石相似，只是降溫效果更大，它能使高嶺土的耐火度1770℃降到鈉長石的1100℃。
與鉀長石之間的關係
當鈉長石與鉀長石的比例為2－4.5：8－5.5時，其熔融溫度最低。因此，配製低溫製品時。則可採用兩種長石，按比例配製，使其達到最低溫度。
與CaO之間的關係
在CaO含量為0－6%時，它們的耐火度隨CaO的增加而降低，當CaO含量大於6%時，它們的耐火度呈波浪變化。
與MgO之間的關係
鈉長石與CaO之間的耐火度，當MgO含量為0－10%時，它們的耐火度隨MgO的增加而降低，當MgO含量大於10%時，它們的耐火度隨MgO的增加而上升。
常見礦物（四）
| 矽酸鹽類礦物是一類由金屬陽離子與矽酸根化合而成的含氧酸鹽礦物。在自然界分布極廣，是構成地殼、上地幔的主要礦物，估計占整個地殼的90％以上；在石隕石和月岩中的含量也很豐富。已知的約有800個礦物種，約占礦物種總數的1／4。 |
