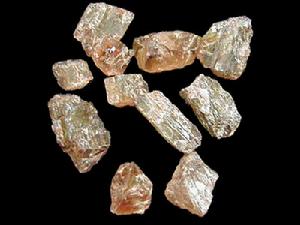

基本資料
紅柱石晶體結構：晶系和空間群：正交晶系，D122h—Pnnm；
晶胞參數：a0=7.78Å，b0=7.92Å，c0=5.57Å，z=4
粉晶數據：5.54（1）2.77（0.9）4.53（0.9）
硬度：6.5-7.5
比重：3.13-3.16g/cm3
解理：不完全，解理完全
斷口：由交叉好的解理或裂理產生的細長斷口
顏色：常呈灰白色或肉紅色，呈蘭，綠，紫色者少見
條痕：白色
透明度：透明
光澤：玻璃光澤
發光性：無
其他：性脆
光學性質

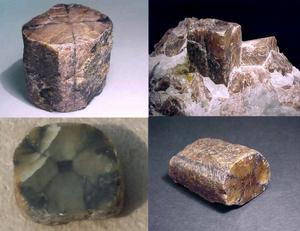

紅柱石多色性明顯 1．顏色
褐綠色到褐紅色，少量呈褐色、粉紅色或紫色。
2．光澤及透明度：
玻璃光澤。寶石級紅柱石透明至半透明。
3．光性：二軸晶、負光性。
4．折射率與雙折射率：RI：1.63-1.65,DR：0.010±0.003，含錳者DR高達0.029。
5．多色性
多色性很強，肉眼可見，一些樣品還可見三色性。黃綠色的紅柱石多色性為黃色、綠色至紅色。
6．發光性：多數無螢蟲，部分因產地而異。
7．吸收光譜綠色、淡紅褐色的紅柱石顯鐵的吸收譜。
8．解理
紅柱石可見兩組解理，其中{110}方向為中等解理，{100}方向為不完全解理，斷口呈參差狀。
9．硬度：摩氏硬度為6.5~7.5
10.相對密度：寶石級為3.18

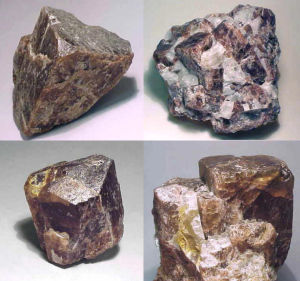

化學組成

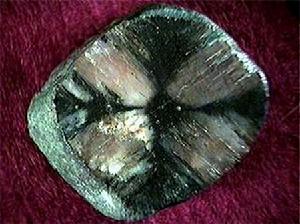

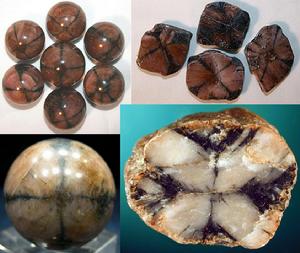

紅柱石集合體形態多呈放射狀或粒狀，呈放射狀的，俗稱菊花石。呈粉紅色、玫瑰紅色、紅褐色或灰白色,玻璃光澤,柱面解理中等。摩斯硬度6.5～7.5，比重3.15～3.16。紅柱石常見於泥質岩和侵入體的接觸帶，是典型的接觸熱變質礦物。中國北京西山盛產放射狀紅柱石。世界其他著名產地有西班牙的安達盧西亞、奧地利的蒂羅爾州、巴西的米納斯吉拉斯等。紅柱石加熱至1300℃變為莫來石，是高級耐火材料，用途同藍晶石。淡紅色或綠色透明的晶體可作寶石。空晶石因在粉紅、灰白的底色上襯托有黑十字，常被加工成工藝裝飾品。
分布範圍
紅柱石紅柱石常見於泥質岩和侵入岩的接觸變質帶中。世界著名產地有西班牙的安達盧西亞、奧地利的蒂羅爾州、巴西的米納斯吉拉斯等。中國北京西山盛產放射狀的紅柱石。中國目前對紅柱石的開發利用，已展現出廣闊的前景。中國紅柱石的使用起步較晚，從78年開始對紅柱石等高鋁礦物資源進行了找礦、評價和勘探，工業上對它的要求則是依據使用條件而變化。根據近幾年來對紅柱石的找礦效果得知，中國這類礦物資源十分豐富，有利於這類礦物生成的地質條件普遍存在。遼寧、吉林、青海、甘肅、陝西、山東、河南、新疆、福建、湖北、四川、北京等省市都有所發現。許多地區的礦床中紅柱石礦物含量較高，且礦物組成簡單，貯量多在中型以上。
工業指標
紅柱石1、紅柱石原礦品級劃分（礦物量）：邊界品位5%；Ⅰ級品≥8%，Ⅱ級品5～8%。
2、可采厚度、夾石剔除厚度均為1米。

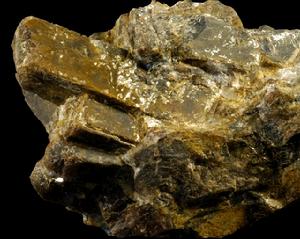

礦石性質
紅柱石紅柱石多數呈斑狀變晶結構。斑晶內含有碳質、石英、雲母、金屬礦物、石榴石和電氣石等。有些伴生礦物如石榴石、碳質等可通過選礦加以回收。
2．目的礦物的礦物特徵
一般特徵：紅柱石屬於單斜晶系，晶體沿C軸延伸呈斜方柱形。由於柱面夾角為89℃左右，因而外觀很象四方柱形。集合體呈放射狀、粒狀，可見穿插雙晶。柱面解（110）完全。顏色為灰、黃、紅、紫、綠及褐色。硬度6.9～7.4。比重3.12～3.19。薄片無色，有時略帶粉紅色調，在同一片面上顏色分布往往也不均勻，深淺不一，呈斑點狀。平行或對稱消光，具微弱多色性：Npi淡紅(1.629～1.639)，Nm淡綠（1.633～1.639），Ng淺綠(1.637～1.650)。正實起中度；（－）2V=80～86°。橫切面近四方形，有時可見兩組近於正交的解理。在紅柱石中，有時見有黑色碳質物包裹體（可稱空晶石）。利用紅柱石多帶色的特點可以將它和矽線石加以區別。
表面性能：紅柱石本身無電磁性，但其表面性質又決定著表面斷裂鍵的類型和斷裂程度，這與其結晶化學過程有關。它的晶體被破碎時將產生高能組合優勢的陽離子Al3+、Fe2+等。紅柱石表面親水，破碎後其上部分存在有金屬陽離子。零電點PH為7.2，一般比矽酸鹽破碎物要高。紅柱石礦物由Al-O鍵和Si-O鍵組成。鉛氧體PH=9時，出現零電點。而石英在PH=2或稍大於2時，就出現零電點。由此可以認為鋁氧矽酸鹽礦物的零電點在2～9之間，這個性質有利於它們的分選提純。
化學組分：紅柱石是無水矽酸鹽，屬於蘭晶石族。其化學式為Al2O3·SiO2或Al2O[SiO4]。理論化學組分：Al2O3 63.1%,SiO2 36.9%,但是由於成礦結晶、蝕變、風化等原因，晶格中常含有Ag、Fe、Ti等一些雜質，致使化學分析結果偏離理論值。
3．成礦機理
是典型的中低級熱變質作用成因的礦物，常見於接觸變質帶的泥質岩中，主要形成於溫度和壓力都較低的條件下。
工藝特性
紅柱石紅柱石在加熱轉化成莫來石的過程中，可以形成良好的莫來石網路，體積膨脹約4%。這是一種不可逆的晶體轉化，一經轉化，則具有更高的耐火性能，耐火度可達1800℃以上，且耐驟冷驟熱，機械強度大，抗熱衝擊力強，抗渣性強，荷重轉化點高，並具有極高的化學穩定性（甚至不溶於氫氟酸）和極強的抗化學腐蝕性。
主要用途
紅柱石製作不定形耐火材料：這對提高高溫操作等冶金工藝有著特殊的效益。不定形耐火材料不經燒成而直接利用，可節約燃料能源，而它在高溫下體積穩定，則對其使用壽命影響很大。實踐中，若燒注料和可塑膠按配比使用時，會含有一定量的粘土和無機物結合劑，因而造成不定形耐火材料高溫和冷卻過程中收縮，出現裂縫和剝落，縮短耐火材料的使用壽命。為了控制和減少耐火材料製品在長期高溫下收縮，若在配料中加入定量的紅柱石，利用膨脹穩定的特性，就可消除不定形材料的上述收縮小現象，延長材料的使用壽命可達五年之久。
耐火磚：紅柱石煅燒後製成型材，可用於熱風爐、熱風塔、再熱炒等關鍵部位，也可用於各種輔助性澆注和操作設備、還可以製作窯爐設施、高溫鋁矽酸鹽絕緣體、翻砂模面料。使用紅柱石製成的耐火纖維作爐襯，比之耐火土或輕質磚爐襯可節能30～50%。利用紅柱石耐火磚除可減少燃料消耗，增加穩定性外，還可節約40%以上一般耐火材料的消耗。
生產矽鋁合金、氧化鋁和鋁金屬的原料：因紅柱石Al2O3含量高，鐵、鈦和鈣等氧化物雜質含量低，用於生產含鋁60%的矽鋁合金時，可以不用氧化鋁，即可簡化生產程式又可提高生產工效。
從七十年代開始，紅柱石已廣為我國工業生產所重視，其套用領域也在迅速擴大。紅柱石經過煅燒後形成的莫來石具有很高的耐火度、化學穩定性和機械強度，因此在冶金、建材及其他工業部門得到廣泛套用。表3列出了紅柱石類礦物的主要用途。
綜合利用
紅柱石國內於1978年開始紅柱石的勘探工作，並陸續進行紅柱石選礦試驗室探索工作，這些工作的特點是：未按耐火材料製品的要求，對紅柱石精礦粒度的組成，（粗粒構成骨架細粒為填料）考慮選別流程。都是採用磁選——浮選；磁選——重選——浮選等聯合選別流程。
原礦含紅柱石10-18%左右，所獲得的紅柱石精礦含Al2O3 55-57%左右，紅柱石礦物回收率60%左右。採用的選礦設備均為國內80年代中期生產的設備。在國外南非是世界上最大的紅柱石生產和出口國。
南非各地採用的選別流程基本上大同小異，在流程中均採用重介質鏇流器預先富集，然後採用強磁選來把關，這是南非生產紅柱石有效的選礦方法，最終可獲得含Al2O3≥58%,Fe2O3≤0.9%的紅柱石精礦。
法國紅柱石呈細粒嵌布。先將礦石磨至1.6mm用磁選法排除磁性物，使紅柱石得到富集，再採用重介質鏇流器兩次提純，可獲得紅柱石精礦含Al2O358%，Fe2O31.0%。
法國達姆瑞查公司於1987年首推新浮選法，PH值<3.5，礦漿濃度為15～30%，用烷基磺酸鹽作捕收劑浮出紅柱石礦，從而選出最高標準的紅柱石精礦——KF級，含Al2O360%,Fe2O30.6%，該法於1989年申請歐洲專利。
質量標準

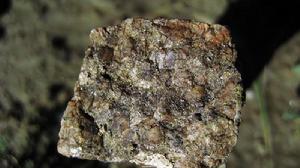

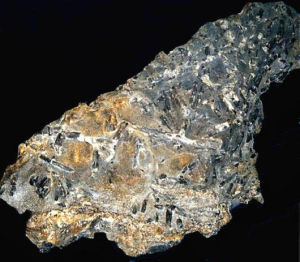

紅柱石紅柱石雖然具有與蘭晶石、矽線石相同的化學分子式，但其晶格中往往含有氧化鐵和氧化錳，顏色呈灰色、黃色；如含錳變體則呈深綠色，稱之為錳紅柱石。紅柱石結晶構造是蘭晶石到矽線石的過渡情況；其存在於泥質及碳——泥質頁岩中，與石英、石榴石、剛玉、蘭晶石、雲母、褐鐵礦、赤錳礦、金紅石、黃鐵礦等其他礦物共生。根據礦石形態及礦物成分，紅柱石分為片岩及角岩兩種類型。片岩型紅柱石礦石中紅柱石與石榴石、十字石及石英集塊構成斑晶；基質主要由雲母、細砂粒狀石英及炭、泥、鐵質物構成。礦石呈片狀及泥質片狀構造。角岩型紅柱石礦石為黑雲母，石英閃長岩熱液作用變質而成；紅柱石與綠泥石、雲母、炭質組成斑晶。基質由石英、白雲母、絹雲母、黑雲母、斜長石組成，呈泥質岩屑集合體，並具弱磁性。其次為少量的單體石英、長石、電氣石、鋯石、金紅石、磷灰石、褐鐵礦等。

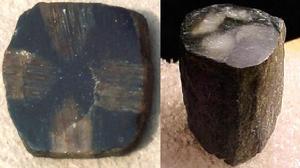

紅柱石晶體內部往往含有較多的炭質、泥質包裹體而成為空晶石，並使紅柱石顏色變黑。鑒於此，對於紅柱石賦存粒度較大的紅柱石礦石，由於紅柱石單礦物表面所粘附的雜質相對對單體紅柱石重量不大，因而容易得到含Al2O3較高的紅柱石精礦產品。反之，如紅柱石賦存粒度細小，則必須細磨，除去占礦物重量相當部分、表面粘附的雜質，方能獲得合格的最終精礦。因此，紅柱石礦石中紅柱石晶體大小乃是影響選別難易程度及流程結構極為重要的因素。脈石礦物賦存狀態也是影響選礦工藝及選別指標的另一重要因素。長石，泥質粘土礦物，石英，褐鐵礦，黑雲母相互膠結，成岩屑狀態後，並具弱磁性，使之能用磁選予以選出。岩屑中Fe2O3成分主要為黑雲母帶入，岩屑中黑雲母含量較多，比磁化係數愈大，愈易被磁選選出。
國家標準
紅柱石首飾
中華人民共和國行業標準YB4032-91：（1）本標準規定了紅柱石精礦的分類、代號、牌號、技術要求、試驗方法、檢驗規則、包裝和質量證明書。本標準適用於經選礦所獲得的紅柱石精礦，供高級耐火材料、技術陶瓷和矽鋁合金等用。（2）引用標準：GB2007散裝礦產品取樣，制樣通則；GB5689冶金礦產品包裝、標誌和質量證明書的一般規定；GB6900粘土、高鋁質耐火材料化學分析方法；GB7322耐火材料耐火度試驗方法；GB8923.7緻密耐火澆注料線熱膨脹試驗方法。（3）分類、代號、牌號：紅柱石精礦——以“紅”和“精”二個漢語拼音字母的大寫字頭“HJ”為代號；按Al2O3含量紅柱石精礦分為HJ-58，HJ-55，HJ-52三個牌號。（4）技術要求：產品粒度由供需雙方商定；產品不得混入外來夾雜物；產品理化指標。
發展趨勢
紅柱石世界可供商業出口的紅柱石生產基本限於南非，年產量約25萬噸。南非產品一半左右出口到歐洲。法國的達姆萊克公司有一個礦，年產6.5萬噸，前不久達姆萊克接管了安尼斯雷紅柱石，紅柱石耐火材料及庫里南礦物三家公司。安尼斯雷經營點位於伯格斯費特，年生產能力6萬噸。產品有兩個等級：1～4mm和3～8mm，產品Al2O3含量高的達59%，全部用於耐火材料。出口到美國、日本、澳大利亞和歐洲。前庫里南經營地點是雷登伯格，年生產能力5萬噸，產品牌號為K55和K57P，含Al2O3分別為55%和57%。原料出口到歐洲和遠東，主要發往英國、德國、西班牙和義大利。其位於格魯特馬里科的安萊夫安德拉法克斯產品主供出口，主要市場是日本、歐洲和美國。
安格羅瓦爾集團的子公司利諾紅柱石公司在南非經營最大一個礦，該礦位於穆普馬蘭格北部的塔巴基姆比附近，目前產量達生產能力的12萬噸左右，其中有6～7萬噸出口，85%從理察灣發運，剩下的裝袋從杜班發出。後者90%左右是作為研磨品售出的。大約每年有5萬噸售予國內市場，其中大部分消費於鋼鐵業用作耐火材料。銷售是世界性的，目前出口主要是東歐和東南亞。礦點加工的數量不大，各種專用級別產品大量由加工廠生產。
赫爾尼克勘探公司在近期內獲得霍根諾伊格紅柱石公司資產之後將開始紅柱石業務。此舉將使赫爾尼克年生產能力達到3.6萬噸左右，生產地點在皮特斯伯格——伯格斯特一帶。另外，赫爾尼克還在繼續開發格魯特馬里科地區紅柱石年生產能力2萬噸。
法國達姆萊克集團的露天礦位於布里坦尼的格羅梅爾，年處理紅柱石原礦60萬噸。年產精礦6.5～7萬噸。產品供給耐火材料業，品牌為“Kerphalite”，有不同含量的Al2O3品級。
中國目前在河南和山東年產約8000噸紅柱石，其中5500噸出口。中國礦物含Fe2O3量較高，約為1.5%。新港離岸價大體為300美元/噸。現影響出口成本的主要原因是沒有形成大規模生產。
常見礦物（四）
| 矽酸鹽類礦物是一類由金屬陽離子與矽酸根化合而成的含氧酸鹽礦物。在自然界分布極廣，是構成地殼、上地幔的主要礦物，估計占整個地殼的90％以上；在石隕石和月岩中的含量也很豐富。已知的約有800個礦物種，約占礦物種總數的1／4。 |
