概述
頑火輝石1. 成分：Mg2【Si2O6】 Fe2【Si2O6】
頑火輝石成分MgO和SiO2為主，次要成分為Al、Ca、TiO2和MnO，含Fe量少於5%

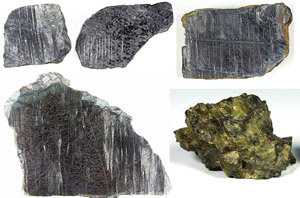

2. 結晶習性；斜方晶系，晶體呈柱狀，通常完好的晶體少見，雙晶常見，大多數以水蝕卵石產出。
3. 顏色：無色、灰色、綠色、褐色等。
4. 力學性質：H5.5 SG3.30(3.20-3.30) 明顯的柱面解理,兩組交角近於90o 。
頑火輝石6. 吸收光譜：具有典型光譜，各種顏色在藍綠區506nm處有一強吸收線，鉻致色的除此帶外，紅區還有一雙線
7. 特殊光學效應：星光和貓眼。

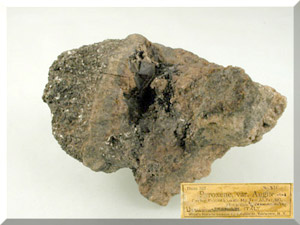

8． 產狀產地：頑火輝石主要產於基性和超基性岩及層狀侵入岩中、火成岩、變質岩等岩石中。主要產地有澳大利亞、緬甸、印度和南非。
鑑別特徵
頑火輝石2．折射儀測定：二軸（+）RI 1.65-1.68 DR0.010 ；
3．二色鏡下：多色性褐色強、綠色弱；
4．放大觀察：由於硬度低，表面耐磨程度差，破口處可見階梯狀斷口
晶體結構
斜方晶系；D152h-Pbca;a0=1.822～1.824nm,b0=0.882～0.884nm,c0=0.517～0.519nm;Z=16。
Mg2［Si2O6］有4個同質多像變體：原頑火輝石(穩定於1000～1557°C，1GPa，具Pbcn型結構)、頑火輝石(1000～630°C)、高溫單斜頑火輝石(＞980°C，具C2/型結構)、(低溫)單斜頑火輝石(＜630°C，具P21/c型結構)。

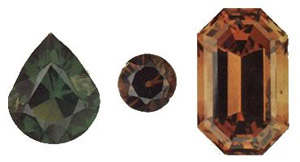

寶石

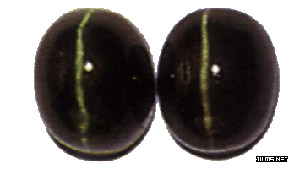

頑火輝石其內部的針狀礦物包裹體定向平行排列產生貓眼效應；
主要產地為緬甸和南非(阿扎尼亞)等。
工業用途
蛇紋石在煅燒中的變化
①蛇紋石脫水溫度早於滑石，它在400—600℃時開胎脫水，在700℃時達到完全脫水，形成的礦物為鎂橄欖石與ＭｇＯ·ＳｉＯ2。其反應過程為：3ＭｇＯ·2ＳｉＯ2·2Ｈ2Ｏ2ＭｇＯ·ＳｉＯ2（鎂橄欖石）＋ＭｇＯ·ＳｉＯ2＋2Ｈ2Ｏ。
②在燒成溫度１０００℃左右時，ＭｇＯ·ＳｉＯ2生成頑火輝石，再隨著溫度加高，即形成為斜頑輝石。2ＭｇＯ·ＳｉＯ2＋ＭｇＯ·ＳｉＯ2（非晶質）1000℃2ＭｇＯ·ＳｉＯ2＋ＭｇＯ·ＳｉＯ2（穴頑火輝石）。
③在蛇紋石燒成溫度達到1300—1400℃時，物料發生劇烈收縮，其收縮率可達10～25％。
④在1400—1500℃時，蛇紋石形成完全燒結，主要礦物為鎂橄欖石、斜頑輝石。此外，還有磁鐵礦及尖晶石包裹體等。
相關詞條
常見礦物（四）
| 矽酸鹽類礦物是一類由金屬陽離子與矽酸根化合而成的含氧酸鹽礦物。在自然界分布極廣，是構成地殼、上地幔的主要礦物，估計占整個地殼的90％以上；在石隕石和月岩中的含量也很豐富。已知的約有800個礦物種，約占礦物種總數的1／4。 |
