發電機變頻諧振耐壓裝置

發電機變頻諧振耐壓裝置

發電機變頻諧振耐壓裝置:運用串聯諧振原理,利用勵磁變壓器激發串聯諧振迴路,調節變頻控制器的輸出頻率,使迴路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓 。發電機交流耐壓試驗要求採用工頻電壓,目前國標對工頻電壓的頻率定義為45Hz~65Hz,但是在很多試驗場合,要求對發電機進行的是50Hz±2 Hz的交流試驗,而發電機定子繞組的對地電容量又比較大,國內目前大多數試驗單位採用的是試驗變壓器對它進行試驗,但是試驗變壓器本身很重,動輒上噸,現場試驗很不方便,所以攜帶型的 發電機變頻諧振耐壓裝置(串聯諧振)成了大家共同的選擇。

發電機變頻諧振耐壓裝置
英文名稱:resonant frequency voltage generator device。
發電機變頻諧振耐壓裝置,適用於火力、水力發電機的交流耐壓試驗。
發電機交流耐壓試驗要求採用工頻電壓,目前國標對工頻電壓的頻率定義為45Hz~65Hz,但是在很多試驗場合,要求對發電機進行的是50Hz±2 Hz的交流試驗,而發電機定子繞組的對地電容量又比較大,國內目前大多數試驗單位採用的是試驗變壓器對它進行試驗,但是試驗變壓器本身很重,動輒上噸,現場試驗很不方便,所以攜帶型的 發電機變頻諧振耐壓裝置(串聯諧振)成了大家共同的選擇。
發電機變頻諧振耐壓裝置別稱:
變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置串聯諧振試驗設備電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振
技術原理:
運用串聯諧振原理,利用勵磁變壓器激發串聯諧振迴路,調節變頻控制器的輸出頻率,使迴路電感L和試品C串聯諧振,諧振電壓即為加到試品上電壓

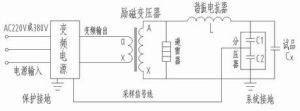

原理圖原理圖
套用範圍:
1、發電機 的交流耐壓試驗
2、6kV-500kV高壓交聯電纜 的交流耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、6kV-500kV變壓器 的工頻耐壓試驗
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗。
DFVF3000變頻串聯諧振成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。
主要技術特點
* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心(武漢高壓研究所) 嚴格的型式試驗鑑定,質量可靠,確保試驗人員、被試品和試驗設備本身的安全;
* 體積小,重量輕,特別適合現場使用;
* 符合國標要求:有監測峰值/√2功能,可實時監測試驗波形;
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;
* 設備自帶微型印表機,可及時列印保存試驗數據;
* 按軍用標準抗振和防塵設計,耐長途運輸和嚴酷使用環境;
* 一鍵滑鼠式旋鈕“傻瓜式”操作,大螢幕液晶顯示;
* 獨有軟體校準功能,方便用戶校準表計,確保高電壓值準確度;
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用;
* 所有主要元器件均由世界知名企業原裝進口,包括美國德州儀器,英特爾,德國西門子, 施耐德,日本東芝,富士等;
* 產品穩定可靠,三年質保;
* 信守承諾,服務專業及時,盡最大努力為客戶需求服務;
附:部分常用型號和典型配置
(以下僅列舉了部分常用型號,欲了解更多型號歡迎至電)
一、電纜交流耐壓試驗系列
型 號 可滿足的試驗項目 設備電抗器配置 備 注
DFVF3000-44/22 10kV(300mm)電 纜 1KM 22kV Ⅹ 1台 攜帶型
DFVF3000-132/66 1、10kV(300mm)電 纜 3KM
2、35kV(300mm)電纜 1KM
22kV Ⅹ 3台 攜帶型
DFVF3000-264/52 1、10kV(300mm)電 纜 5KM
2、35kV(300mm)電 2KM
3、35kV 變壓器,開關,
4、10kV電動機,變壓器
5、600MW及以下發電機等
22kV Ⅹ 6台 攜帶型
DFVF3000-1560/66 110kV(300mm)電 纜 3KM 130kV Ⅹ 2台 非攜帶型

二、發電機工頻耐壓試驗系列
型 號 可滿足的試驗項目 設備電抗器配置 備 注
DFVF3000-44/22 1、100MW及以下發電機 相電容0.1-0.3uF
2、10kV(300mm)電 纜 1KM
22kV Ⅹ 1台 攜帶型
DFVF3000-100/36 1、600MW及以下發電機 相電容0.1-0.25uF
2、10kV(300mm)電 纜 1.5KM
18kV Ⅹ 2台 攜帶型
DFVF3000-176/44 1、600MW及以下發電機 相電容0.1-0.3uF
2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線,主變等
22kV Ⅹ 4台 攜帶型

三、GIS和SF6開關交流耐壓試驗系列
型 號 可滿足的試驗項目 電抗器配置 備 注
DFVF3000-250/200 1、110kV GIS的交流耐壓試驗
2、35kV(300mm)電纜 1KM
3、10kV(300mm)電 纜 3KM
4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓
40kV Ⅹ 5台 攜帶型
DFVF3000-100/200 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 50kV Ⅹ 4台 攜帶型

四、變壓器,電動機等設備的工頻交流耐壓試驗系列
型 號 可滿足的試驗項目 電抗器配置 備 注
DFVF3000-105/84 1、110kV變壓器的工頻耐壓試驗
2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗
4、10kV(300mm)電 纜 1KM
28kV Ⅹ 3台 攜帶型
DFVF3000-100/80 1、110kV變壓器的工頻耐壓試驗
2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗
4、10kV(300mm)電 纜 1KM
40kV Ⅹ 2台 攜帶型

(註:以上僅列舉了部分常用型號,可根據要求定製)

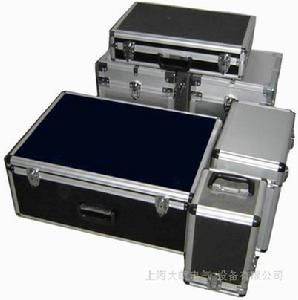

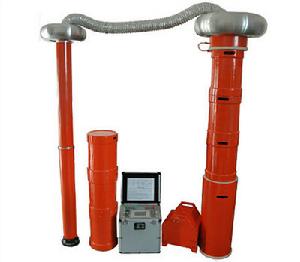

發電機變頻諧振耐壓裝置 (成套設備圖)
