一、產品簡介
發電機交流耐壓試驗要求採用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2 Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位採用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。針對此現狀設計製造了調頻調感式發電機交流耐壓諧振升壓裝置。該系列裝置既可以採用調整電抗器電感量的方式達到諧振狀態，也可以採用調整系統工作頻率的方式達到諧振狀態，還可以同時採用上述兩種方式達到諧振狀態。當需要什麼頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然後根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而最大程度的減小電源容量和試驗設備體積重量。

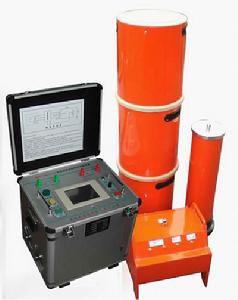

發電機變頻諧振耐壓裝置二、產品特點
此系列裝置與國內目前發電機交流耐壓同類裝置相比，具有多種革命性技術優勢：
1、做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小於60公斤，徹底解決現場搬運困難問題；
2、整套裝置原理先進，同時套用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用範圍寬，大大提升設備使用價值；
3、配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且採用220V或380V兩種電源，方便現場取電；
4、先調感後調頻方式能準確找到最大Q點，避免電壓上升導致的諧振偏移；
5、配置靈活，擴展功能強。可選配不同類型電抗器或採用多節串並聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；裝置既可以做發電機交流耐壓試驗，也可以做電纜的交流耐壓試驗，實現一機多用，性價比高。
三、技術參數
發電機變頻諧振升壓裝置
| 額定輸出電壓 | 0~50kv(有效值）及以下 |
| 輸出頻率 | 45~65HZ |
| 諧振電壓波形 | 純正弦波，波形畸變率≤1% |
| 最大試驗容量 | 2000KVA及其以下 |
| 工作制 | 滿功率輸出下，一次連續工作時間60min |
| 品質因數 | 10~40 |
| 頻率調節靈敏度 | 0.1HZ，不穩定度<0.05% |
| 工作電源 | 220KV或380KV±15%/50HZ±5% |
四、系列產品配置
適用範圍
| 產品型號名稱 | 適用試品對象 | 電抗器配備數 | 重量 |
| WDXZ - 100/50 | 發電機0.07~0.13 10KV電纜≤1KM （300m㎡） | 50KV/1A固定電抗器 一台 | 35kg |
| 50KV/1A可調電抗器 一台 | 58kg | ||
| WDXZ - 150/50 | 發電機0.13~0.2 10KV電纜≤1.5KM （300m㎡） | 50KV/1.5A固定電抗器 一台 | 45kg |
| 50KV/1.5A可調電抗器 一台 | 65kg | ||
| WDXZ - 225/50 | 發電機0.2~0.27 10KV電纜≤2.5KM （300m㎡） | 50KV/1.5A固定電抗器 兩台 | 45kg |
| 50KV/1.5A可調電抗器 一台 | 65kg | ||
| WDXZ - 360/60 | 發電機0.27~0.33 | 60KV/2A固定電抗器 兩台 | 85kg |
| 60KV/2A可調電抗器 一台 | 115kg |
