諧振耐壓試驗裝置

諧振耐壓試驗裝置

諧振耐壓試驗裝置,適用於6kV-500kV高壓交聯電纜的交流耐壓試驗,6kV-500kV變壓器的工頻耐壓試驗,GIS和SF6開關的交流耐壓試驗,發電機的交流耐壓試驗,其它電力高壓設備如母線,套管,互感器的交流耐壓試驗。

用途:

諧振耐壓試驗裝置 主要用於以下方面:
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、6kV-500kV變壓器 的工頻耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、發電機 的交流耐壓試驗
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗

諧振耐壓試驗裝置的別稱

電纜諧振耐壓試驗裝置又稱為
變頻串聯諧振耐壓試驗裝置調頻串聯諧振耐壓設備、工頻諧振試驗裝置、變頻串聯諧振試驗變壓器、變頻串聯諧振試驗系統、變頻串聯諧振耐壓試驗儀、電纜交流耐壓試驗裝置串聯諧振裝置、串聯諧振耐壓設備、GIS耐壓試驗裝置等。

部分型號和配置表:

型號解讀:DFVF3000-1560/260,容量為1560KVA,電壓為260KV
(以下僅列舉了部分常用型號,可根據客戶要求定製)
電纜交流耐壓試驗系列

型 號 可滿足的試驗項目 設備電抗器配置 備 注
DFVF3000-44/22 10kV(300mm)電 纜 1KM 22kV Ⅹ 1台 攜帶型
DFVF3000-132/66 1、10kV(300mm)電 纜 3KM
2、35kV(300mm)電纜 1KM
22kV Ⅹ 3台 攜帶型
DFVF3000-264/52 1、10kV(300mm)電 纜 5KM
2、35kV(300mm)電 2KM
3、35kV 變壓器,開關,
4、10kV電動機,變壓器
5、600MW及以下發電機等
22kV Ⅹ 6台 攜帶型
DFVF3000-1560/66 110kV(300mm)電 纜 3KM 130kV Ⅹ 2台 非攜帶型

發電機工頻耐壓試驗系列
型 號 可滿足的試驗項目 設備電抗器配置 備 注
DFVF3000-44/22 1、100MW及以下發電機 相電容0.1-0.3uF
2、10kV(300mm)電 纜 1KM
22kV Ⅹ 1台 攜帶型
DFVF3000-100/36 1、600MW及以下發電機 相電容0.1-0.25uF
2、10kV(300mm)電 纜 1.5KM
18kV Ⅹ 2台 攜帶型
DFVF3000-176/44 1、600MW及以下發電機 相電容0.1-0.3uF
2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線,主變等
22kV Ⅹ 4台 攜帶型

GIS和SF6開關交流耐壓試驗系列
型 號 可滿足的試驗項目 電抗器配置 備 注
DFVF3000-250/200 1、110kV GIS的交流耐壓試驗
2、35kV(300mm)電纜 1KM
3、10kV(300mm)電 纜 3KM
4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓
40kV Ⅹ 5台 攜帶型
DFVF3000-100/200 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 50kV Ⅹ 4台 攜帶型

變壓器電動機等設備的工頻交流耐壓試驗系列
型 號 可滿足的試驗項目 電抗器配置 備 注
DFVF3000-105/84 1、110kV變壓器的工頻耐壓試驗
2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗
4、10kV(300mm)電 纜 1KM
28kV Ⅹ 3台 攜帶型
DFVF3000-100/80 1、110kV變壓器的工頻耐壓試驗
2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗
4、10kV(300mm)電 纜 1KM
40kV Ⅹ 2台 攜帶型

主要技術特點:

* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心(武漢高壓研究所) 嚴格的型式試驗鑑定,質量可靠,確保試驗人員、被試品和試驗設備本身的安全;
*以卓越的品質和專業的服務獲得眾多專業客戶的肯定(如廣西電力科學研究院、呼倫貝爾電業局、齊齊哈爾電業局、中國水利水電十六局、中國化學集團等等)
*在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目,唯一一家達到包括60Min溫升在內的各項國標要求,比武成績再次名列前茅;
* 體積小,重量輕,特別適合現場使用;
* 產品穩定可靠,質保三年(主機保用十年),終身維護;
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;
* 符合國標要求:有監測峰值/√2功能,可實時監測試驗波形;
*所有主要元器件均由世界知名企業原裝進口,包括美國德州儀器,英特爾,德國西門子, 施耐德,日本東芝,富士等,確保性能穩定可靠;
* 按軍用標準抗振和防塵設計,耐長途運輸和嚴酷使用環境;
* 一鍵滑鼠式旋鈕“傻瓜式”操作,大螢幕液晶顯示;
* 獨有軟體校準功能,方便用戶校準表計,確保高電壓值準確度
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用;
* 信守承諾,服務專業及時,盡最大努力為客戶需求服務;

各組成部件:

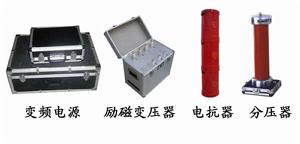

該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。
