產品概況

變頻串聯諧振耐壓試驗裝置採用了專用的SPWM數字式波形發生晶片，頻率解析度16位，在20~300Hz時頻率細度可達0.1Hz；採用了正交非同步固定式載波調製方式，確保在整個頻率區間內輸出波形良好；功率部分採用了先進的IPM模組，在最小重量下確保儀器穩定和安全。

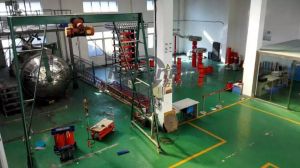

變頻串聯諧振耐壓試驗裝置由調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

主要用途

1、 6kV-500kV高壓交聯電纜的交流耐壓試驗
2、6kV-500kV變壓器的工頻耐壓試驗
3、GIS和SF6開關的交流耐壓試驗
4、發電機的交流耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
變頻串聯諧振交流耐壓試驗裝置廣泛用於電力、冶金、石油、化工等行業，適用於大容量，高電壓的電容性試品的交接和預防性試驗。

產品原理

我們已知，在迴路頻率f=1/2π√LC時，迴路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振，再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

產品別名

變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、變頻諧振耐壓試驗裝置、變頻串聯諧振耐壓設備、串聯諧振耐壓成套裝置、變頻串聯諧振耐壓試驗設備、串聯諧振耐壓試驗變壓器、諧振工頻耐壓試驗裝置、電纜交流耐壓試驗裝置

產品特點

1、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，攜帶型電纜耐壓試驗系統由此而誕生
2、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運
3、電源採用220V單相電源或380V單電源，方便現場取電
4、電抗器部分採用乾式環氧澆注，美觀可靠，適合各類電纜的要求
5、110kV及以上電壓等級電纜耐壓試驗採用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車

產品型號

一、電纜交流耐壓試驗系列

型號	可滿足的試驗項目	設備電抗器配置	備註
DFVF3000-44/22	10kV（300mm）電纜1KM	22kVⅩ1台	攜帶型
DFVF3000-132/66	1、10kV（300mm）電纜3KM 2、35kV（300mm）電纜1KM	22kVⅩ3台	攜帶型
DFVF3000-264/52	1、10kV(300mm)電纜5KM 2、35kV(300mm)電2KM 3、35kV變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等	22kVⅩ6台	攜帶型
DFVF3000-1560/66	110kV（300mm）電纜3KM	130kVⅩ2台	攜帶型

二、發電機工頻耐壓試驗系列

型號	可滿足的試驗項目	設備電抗器配置	備註
DFVF3000-44/22	1、100MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜1KM	22kVⅩ1台	攜帶型
DFVF3000-100/36	1、600MW及以下發電機相電容0.1-0.25uF 2、10kV(300mm)電纜1.5KM	18kVⅩ2台	攜帶型
DFVF3000-176/44	1、600MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜3KM 3、可兼顧發電機母線，主變等	22kVⅩ4台	攜帶型

三、GIS和SF6開關交流耐壓試驗系列

型號	可滿足的試驗項目	電抗器配置	備註
DFVF3000-250/200	1、110kVGIS的交流耐壓試驗 2、35kV（300mm）電纜1KM 3、10kV（300mm）電纜3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓	40kVⅩ5台	攜帶型
DFVF3000-100/200	1、110kVGIS的交流耐壓試驗 2、110kV互感器交流耐壓	50kVⅩ4台	攜帶型

四、變壓器，電動機等設備的工頻交流耐壓試驗系列

型號	可滿足的試驗項目	電抗器配置	備註
DFVF3000-105/84	1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM	28kVⅩ3台	攜帶型
DFVF3000-100/80	1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM	40kVⅩ2台	攜帶型

裝置主要技術參數

*工作電源;220V/380V,50HZ*試驗容量：30-30000KVA
*試驗電壓：1000KV及以下*諧振頻率範圍：20-300Hz
*試驗電壓波形：正弦波波形畸變率小於等於0.3%
*試驗電壓冷確度：1級
*頻率調節：0.01Hz*保護回響時間：小於1微秒
*系統具有過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護。

區別

絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都採用直流耐壓試驗。經過研究和實踐表明：直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐，世界各國紛紛採用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對於高壓電纜的試驗方法作出了更改和修訂。1997年CIGRI國際大電網工作會議對目前採用的直流耐壓試驗方法提出疑議，並推薦使用工頻及近似工頻（30-300HZ）的交流試驗方法，在全世界範圍內推廣套用。在我國電網相對發達的省份，交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。

適用範圍

適用範圍說明：沒有特殊說明，上表給出的10kV電纜長度為2.0倍耐壓、32Hz~300Hz下的長度。如果是2.5倍耐壓、39Hz~300Hz下，電纜長度要相應的減少33%。產品配置說明：1.用戶可選配補償電容器2.特殊試品可定製。[
