絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都採用直流耐壓試驗。在1980年左右,國外電力部門發現直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐,世界各國紛紛採用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對於高壓電纜的試驗方法作出了更改和修訂。1997年CIGRI國際大電網工作會議對目前採用的直流耐壓試驗方法提出疑議,並推薦使用工頻及近似工頻(30-300HZ)的交流試驗方法,在全世界範圍內推廣套用。我國的華北電力集團,廣東,江蘇,浙江,福建,安徽等電網已先後頒發《試驗規程》,強制規定用交流耐壓試驗代替直流耐壓試驗。在我國電網相對發達的省份,交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。

行業現狀

工頻交流耐壓試驗 工頻交流耐壓試驗

絕緣耐壓試驗分為直流耐壓試驗和交流耐壓試驗兩種。過去在進行電纜耐壓試驗時都採用直流耐壓試驗。在1980年左右,國外電力部門發現直流耐壓試驗對橡塑絕緣是無效的且具有危害性。我國在九十年代開始研究和實踐交流耐壓試驗技術。經過20多年的研究和實踐,世界各國紛紛採用交流耐壓試驗代替直流耐壓試驗。國內外有關標準機構也對於高壓電纜的試驗方法作出了更改和修訂。1997年CIGRI國際大電網工作會議對目前採用的直流耐壓試驗方法提出疑議,並推薦使用工頻及近似工頻(30-300HZ)的交流試驗方法,在全世界範圍內推廣套用。我國的華北電力集團,廣東,江蘇,浙江,福建,安徽等電網已先後頒發《試驗規程》,強制規定用交流耐壓試驗代替直流耐壓試驗。在我國電網相對發達的省份,交流耐壓試驗已經成為強制性標準。其它地區的試驗規程也在起草和醞釀中。交流耐壓試驗取代傳統直流耐壓試驗已是大勢所趨。

產品別稱

交流耐壓諧振裝置、攜帶型交流工頻耐壓儀、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、交流4耐壓試驗設備、電纜耐壓試驗設備、GIS交流耐壓試驗裝置、調頻串聯諧振耐壓試驗裝置、變頻串聯諧振試驗裝置、發電機交流耐壓試驗裝置、交聯電纜交流耐壓試驗裝置、變頻串聯諧振試驗變壓器、工頻諧振耐壓試驗設備等

主要用於以下方面

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗

2、6kV-500kV變壓器 的工頻耐壓試驗

3、GIS和SF6開關 的交流耐壓試驗

4、發電機 的交流耐壓試驗

5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗。

工頻交流耐壓試驗 工頻交流耐壓試驗

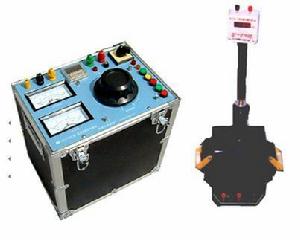

攜帶型交流工頻耐壓儀(由乾式試驗變壓器、控制箱兩部分組成)體積小,重量輕;,結構簡單、可靠性高;可方便在現場使用。

變頻串聯諧振試驗裝置該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成.特點:體積小,重量輕,結構複雜,成本高,接線繁多等。

工頻交流耐壓試驗 工頻交流耐壓試驗

原理

我們已知,在迴路頻率f=1/2π√LC時,迴路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振,再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振,變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

工頻交流耐壓試驗 工頻交流耐壓試驗

主要技術特點

工頻諧振耐壓試驗設備特點:

* 體積小,重量輕,結構複雜、可靠性低、接線繁多、成本高;

* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;

* 符合國標要求:有監測峰值/√2功能,可實時監測試驗波形;

* 獨有軟體校準功能,方便用戶校準表計,確保高電壓值準確度

* 一鍵滑鼠式旋鈕“傻瓜式”操作,大螢幕液晶顯示;

附配置表

型 號 可滿足的試驗項目 設備電抗器配置 備 注
10kV(300mm)電 纜 1KM 22kV Ⅹ 1台 攜帶型
1、10kV(300mm)電 纜 3KM 2、35kV(300mm)電纜 1KM 22kV Ⅹ 3台 攜帶型
1、10kV(300mm)電 纜 5KM 2、35kV(300mm)電 2KM 3、35kV 變壓器,開關, 4、10kV電動機,變壓器 5、600MW及以下發電機等 22kV Ⅹ 6台 攜帶型
110kV(300mm)電 纜 3KM 130kV Ⅹ 2台 非攜帶型

二、發電機工頻耐壓試驗系列

型 號 可滿足的試驗項目 設備電抗器配置 備 注
1、100MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 1KM 22kV Ⅹ 1台 攜帶型
1、600MW及以下發電機 相電容0.1-0.25uF 2、10kV(300mm)電 纜 1.5KM 18kV Ⅹ 2台 攜帶型
1、600MW及以下發電機 相電容0.1-0.3uF 2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線,主變等 22kV Ⅹ 4台 攜帶型

三、GIS和SF6開關交流耐壓試驗系列

型 號 可滿足的試驗項目 電抗器配置 備 注
1、110kV GIS的交流耐壓試驗 2、35kV(300mm)電纜 1KM 3、10kV(300mm)電 纜 3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 40kV Ⅹ 5台 攜帶型
1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 50kV Ⅹ 4台 攜帶型

四、變壓器,電動機等設備的工頻交流耐壓試驗系列

型 號 可滿足的試驗項目 電抗器配置 備 注
1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV(300mm)電 纜 1KM 28kV Ⅹ 3台 攜帶型
1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV(300mm)電 纜 1KM 40kV Ⅹ 2台 攜帶型

(註:以上僅列舉了部分常用型號,可根據要求定製)
