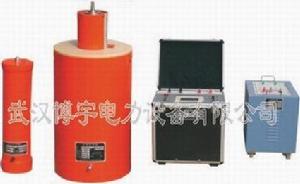

發電機工頻耐壓諧振裝置
大型火力發電機及水力發電機由於對地電容量大,在交流耐壓時,需要很大的試驗容量。採用調頻諧振系統進行交流耐壓時,對變頻電源的要求很高,國內目前大多數試驗單位採用的是諧振變壓器對它進行試驗,但是諧振變壓器本身很重,動輒上噸,現場試驗很不方便。我公司針對此現狀設計製造了專用調感式發電機交流耐壓諧振升壓裝置。該系列裝置採用多節電抗器並聯的工作方式,調整可調電抗器的電感量,通過並聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小,合理配置不同容量的固定電抗器和可調電抗器,從而最大程度的減小電源容量和試驗設備體積重量。
該系列裝置與國內目前發電機交流耐壓同類裝置相比,具有多種革命性技術優勢:
1.做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕,單件設備重量是傳統設備的1/5,徹底解決現場搬運困難問題;
2. 整套裝置原理先進,同時採用先進的澆注工藝,全套系統均為乾式結構,使用精加工的傳動機構,大大降低了設備運行的噪音;
3.配置乾式柱式調壓器,輸出波形好,穩定性好;
4.勵磁變壓器為高低壓雙輸出,配置整流矽堆後,還可以對發電機進行直流耐壓試驗;
5.固定電抗器和可調電抗器的電感量配置合理,對不同電容量的被試品均有良好的諧振點,沒有諧振盲區;
6.作業系統不僅能完成電壓、電感的調節,還可以實時監控迴路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值,具有過流、過壓保護;
二、技術指標
額定輸出電壓 交流:0~60KV(有效值)及以下
直流:0~60KV及以下
輸出頻率 50HZ
諧振電壓波形 純正弦波,波形畸變率≤1%
最大試驗容量 3000KVA及其以下
工作制 滿功率輸出下,一次連續工作時間60min
品質因數 10~40
工作電源 380V±15%/50HZ
三、系列產品配置及適用範圍
產品型號名稱 適用試品對象 電抗器配備數 重量
CHXB-L-540/60 發電機0.1~0.7 60KV/3A固定電抗器 二台 165㎏
60KV/3A可調電抗器 一台 238㎏
CHXB-L-1080/60 發電機0.30~1.5 60KV/3A固定電抗器 二台 165㎏
60KV/3A可調電抗器 二台 238㎏
CHXB-L-2160/60 發電機0.5~2.5 60KV/9A固定電抗器 二台 560㎏
60KV/9A固定電抗器 二台 760㎏
註:1.對於小容量的發電機也可以採用工頻諧振的方式,具體配置根據實際電容量決定。
2.雙可調電抗器的方式可以有效解決試驗盲點的問題。
四、電力系統常用水力發電機的電容量參考表
水力發電機
