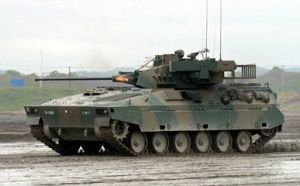

瑞士旋風改進型履帶式步兵戰車
瑞士旋風改進型履帶式步兵戰車莫瓦格有限公司
該車系莫瓦格有限公司自行投資研製的，第一輛樣車於1980年春完成。除了可安裝單人或雙
人武器平台外，還可改裝成一系列變型車。
結構特點
該車車體採用鋼裝甲全焊接結構，可防槍彈和炮彈破片。為了增強對大口徑武器的防護能
力，在車輛的正面有間隙裝甲。
駕駛員位於車體前部左側，有3個潛望鏡，中間1個可換成被動式夜間駕駛儀。車長在駕駛員
後面，有5個潛望鏡，3個在前面，2個在左側。如果安裝的是雙人炮塔，則車長位置在炮塔內而不
是在駕駛員後面。
車體頂部可安裝GBD-BOB雙人炮塔或GBD-COA單人炮塔，其內均安裝厄利空-比爾勒
(Oerlikon-Buerhle)公司的25mm機關炮和1挺7.62mm並列機槍。在載員艙頂部的兩側各有1個莫瓦
格公司設計的遙控式機槍枝架，採用的是7.62mm機槍。能旋轉230°，俯仰範圍為-15°～＋60°
每個支架上都有1個用於機槍瞄準的潛望鏡和2個觀察鏡。
動力艙緊靠駕駛員右側，用三防隔板與車輛其他部位隔開。艙內有自動滅火裝置，但也可手
動操作。進出氣百葉窗在車體頂部，排氣管在車體右側。發動機、傳動裝置和進排氣系統組合成
一體，並用橡膠襯墊支承，便於在野外更換或保養時迅速從車內吊出。
與發動機匹配的是1台4速變速箱，有液力變矩器並採用電液操縱。該箱有正倒車機構，故倒
檔的速度範圍也很大；液力變矩器配有自動閉鎖離合器和減速裝置並與變速箱組合成一體，有利
於車輛長時間下坡行駛時制動。液壓轉向裝置便於車輛無級轉向和按固定轉向半徑轉向，也可以
原位轉向。
行動部分採用扭桿懸掛，每側有6個負重輪和3個托帶輪。在第一、第二和第六負重輪位置有
液壓減振器。履帶有可迅速更換的橡膠襯墊。當在冰上行駛時，也可增裝防滑齒。
載員艙內可容納士兵6人，每邊3人，面朝外，可通過車後動力操縱的跳板式大門出入，緊急
時該門也可手動打開。此外，在載員艙底部還開有出入口，便於車內人員在危急情況下從車內逃
出。在載員艙兩側各開有2個射孔，能使步兵從車內射擊。
該車不用準備可涉水深1.3m。車內有制式超壓通風系統，當用於通風時，空氣流量為
4m3/min；用於三防時，為3m3/min。
型號演變和變型車
該車的變型車有救護車、反坦克飛彈發射車、火力支援車、保養搶救車、自行迫擊炮、多管
火箭炮以及偵察車等。
旋風改進型車族
----反坦克飛彈發射車
----火力支援車
----自行迫擊炮
旋風改進型 -------多管火箭炮
----偵察車
----保養搶救車
----救護車
性能數據
型號旋風改進型
乘員3+6人
戰鬥全重22300kg
淨重18800kg
單位功率12.85kW/t
單位壓力61.80kPa
車長6.700m
車寬3.150m
車高(至炮塔頂) 2.691m
車底距地高 0.45m
履帶中心距 2.700m
履頻寬 450mm
履帶著地長 3.786m
最大速度
一檔 15.3km/h
二檔 29.9km/h
三檔 44.5km/h
四檔 66.1km/h
燃料儲備500L
公路最大行程400km
涉水深 1.3m
有準備時 1.7m
爬坡度 60%
側傾坡度40%
發動機
生產公司 底特律柴油機(Detroit Diesel)公司
型號 8V-71T
類型 2衝程8V渦輪增壓柴油機
功率/轉速 287kW/2500r/min
傳動裝置
生產公司 聯邦德國倫克(Renk)
型號 HSWL-194
類型 2.2m
轉向裝置類型液壓轉向
懸掛裝置類型扭桿
主要武器口徑/類型25mm/機關炮
並列武器口徑/類型/數量7.62mm/機槍/1挺
電氣系統電壓24V
蓄電池數量/電壓/容量 6個/12V/300Ah
