棘爪是一個漢語詞語,讀音是 jí zhuǎ,棘輪機構的組成部分是指撥動棘輪做間歇運動的零件。

基本信息

定義

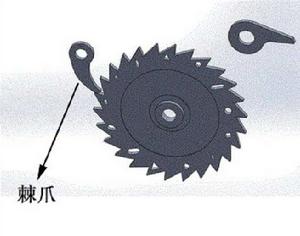

棘爪,撥動棘輪做間歇運動的零件。棘爪由連桿帶動做往復運動,從而帶動棘輪做單向運動。用以卡住棘輪,讓棘輪進行單向運動,逆向鎖死的結構零件。

棘爪種類

雙動作

圖a左圖為順時針方向迴轉的,當擺桿A向右擺動時,爪1就將棘輪撥動;A端向左擺動時,爪2撥動棘輪。右圖為逆時針方向撥轉棘輪。

雙向迴轉

圖b為雙向迴轉的棘輪機構,反向時只要把棘爪A轉到虛線所示位置即可。

隱蔽式

圖c為隱蔽式棘輪機構,該機構可用手柄C調整每次轉過的齒數。

無聲棘輪

棘爪種類 棘爪種類

圖d為無聲棘輪機構,爪A借摩擦力帶動棘輪沿逆時針方向轉動。爪A擺回時,爪B在彈簧C的作用下卡主。

棘爪與棘輪

棘輪機構 棘輪機構

棘輪機構,由棘輪和棘爪組成的一種單向間歇運動機構。棘輪輪齒通常用單向齒,棘爪鉸接於搖桿上,當搖桿逆時針方向擺動時,驅動棘爪便插入棘輪齒以推動棘輪同向轉動;當搖桿順時針方向擺動時,棘爪在棘輪上滑過,棘輪停止轉動。棘輪在工作時,受到棘爪推力的作用。同時,棘爪也會受到棘輪的反作用力。

位置關係

棘爪與棘輪的位置關係 棘爪與棘輪的位置關係

如圖所示,當棘輪的轉矩一定時,為了使棘爪的受力最小,應使棘輪的齒頂A與棘爪的轉動中心O的連線OA垂直於棘輪的半徑OA,即OAO=90°。

工作原理

當主動件順時針方向擺動時,驅動棘爪便插入棘輪的齒槽中,使棘輪跟著轉過一定角度,此時,止回棘爪在棘輪的齒背上滑動。當主動件逆時針方向轉動時,止回棘爪阻止棘輪發生逆時針方向轉動,而驅動棘爪卻能夠在棘輪齒背上滑過,所以,這時棘輪靜止不動。因此,當主動件作連續的往復擺動時,棘輪作單向的間歇運動。

套用

棘輪逆止器

一種用於皮帶運送機的棘輪逆止器,皮帶運送機作為現代化的傳輸工具,廣泛運用於採煤、採礦等行業,它可將物品連續不斷地向斜上方運出,當機器停止運行或超載時,由於重力原因,皮帶會產生倒轉,損壞設備。為防止皮帶倒轉,在其減速機內裝上閘帶式逆止器。

螺絲鬆緊工具

一種手動螺絲鬆緊工具,經組裝加工後,前端為四方孔,內嵌活動滾珠只能向一個方向旋轉的扳手,一般配合套管使用,非常方便,但它的棘輪有最大力矩。棘輪扳手的特點活動扳柄可以方便地調整扳手使用角度。用於螺絲的鬆緊操作,具有適用性強,使用方便。

緊線器

緊線器,又叫棘輪收緊器,是在架空線路敷設施工中作為拉緊導線用的。多功能緊線器:它包括夾線部分和緊線部分,其特徵是它的緊線部分,在中軸上除裝有一個棘輪外,還裝有一個牙輪和與牙輪嚙合的換向鉤。由於棘爪的防逆轉作用,逐漸把鋼絲繩或鍍鋅鐵線繞在棘輪滾筒上,使導線收緊。把收緊的導線固定在絕緣子上。然後先鬆開棘爪,使鋼絲繩或鍍鋅鐵線鬆開,再鬆開夾線鉗,最後把鋼絲繩或鍍鋅鐵線繞在棘輪的滾筒上。

超越離合器

棘輪-棘爪式超越離合器是嚙合式超越離合器的形式之一。它主要由棘輪和棘爪組成,其特點是結構簡單,工作可靠;但外廓尺寸較大。為了減小尺寸,通常將其裝在高速軸上,但噪聲較大。

防爆手拉葫蘆

一般,當用戶拉動手拉鏈條時,主動件會沿著順時針的方向做擺動,帶動棘爪插入到棘輪的齒槽中去,帶動棘輪一起轉動,當主動件作連續的往復擺動時,棘輪就可以進行單向的間歇運動,使得起重鏈條的重物得到起升。

工作特點

優點

結構簡單、製造方便;運轉準確、運動可靠;主從動關係可互換;動程可在較大範圍調節;動停時間比可通過選擇合適的機構來實現。

缺點

動程只能有級調節;棘爪在棘輪背上滑行引起噪音、衝擊、磨損,不宜用於高速。
