條形基礎

條形基礎也稱帶形基礎，是指基礎長度遠遠大於寬度的一種基礎形式。按上部結構分為牆下條形基礎和柱下條形基礎。基礎的長度大於或等於10倍基礎的寬度。條形基礎的特點是，布置在一條軸線上且與兩條以上軸線相交，有時也和獨立基礎相連，但截面尺寸與配筋不盡相同。另外橫向配筋為主要受力鋼筋，縱向配筋為次要受力鋼筋或者是分布鋼筋。主要受力鋼筋布置在下面。它又分為無梁式（板式基礎）和有梁式（有肋條形基礎）兩種。當其梁（肋）高 h與梁（肋）寬b之比在4:1以內的按有梁式條形基礎計算。超過4:1時，條形基礎底板按無梁式計算。其工程量可用下式計算：條形基礎體積=基礎長度×基礎斷面積。

基本信息

• 中文名：條形基礎
• 外文名：strip foundation

• 簡稱：條基

定義

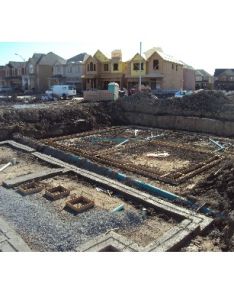

條形基礎施工

牆下條形基礎和柱下 獨立基礎（單獨基礎）統稱為 擴展基礎。擴展基礎的作用是把牆或柱的荷載側向擴展到土中，使之滿足地基承載力和變形的要求。擴展基礎包括無筋擴展基礎和鋼筋混凝土擴展基礎。
無筋擴展基礎。無筋擴展基礎系指由 磚、 毛石、 混凝土或 毛石混凝土、 灰土和 三合土等材料組成的無需配置鋼筋的牆下條形基礎或柱下獨立基礎。無筋基礎的材料都具有較好的抗壓性能，但抗拉、抗剪強度都不高，為了使基礎內產生的拉應力和剪應力不超過相應的材料強度設計值，設計時需要加大基礎的高度。因此，這種基礎幾乎不發生撓曲變形，故習慣上把無筋基礎稱為 剛性基礎。

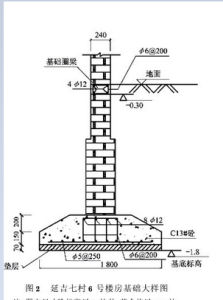

無筋擴展基礎適用於多層民用建築和輕型廠房。無筋擴展基礎的抗拉強度和抗剪強度較低，因此必須控制基礎內的拉應力和剪應力。 結構設計時可以通過控制 材料強度等級和 台階寬高比（台階的寬度與其高度之比）來確定基礎的截面尺寸，而無需進行內力分析和截面強度計算。圖所示為無筋擴展基礎構造示意圖，要求基礎每個台階的寬高比（b2：h）都不得超過《建築地基基礎設計規範》（GB50007-2002）中表8.1.2中所列的台階寬高比的允許值（可用圖中角度α的正切tanα表示）。設計時一般先選擇適當的基礎埋深和基礎底面尺寸，設基底寬度為b，則按上述要求，基礎高度應滿足下列條件：
由於台階寬高比的限制， 無筋擴展基礎的高度一般都較大，但不應大於基礎埋深，否則，應加大基礎埋深或選擇 剛性角較大的基礎類型（如混凝土基礎），如仍不滿足，可採用鋼筋混凝土基礎。

牆下條形基礎-公式

在計算牆下條形基礎的寬度時,一般採用公式B=N/(R-D@Y).由於這種計算方法重複二次計算縱橫牆交叉處承栽面積,因此計算的結果帶有負誤差,從而嚴重地影響了計算精度和結構的安全度.以一個簡化的基礎平面為例,導出計算誤差較小的建議公式,以改進牆下條形基礎寬度的計算方法。

計算方法

工程量

（1）、素土墊層工程量（2）、灰土墊層工程量（3）、砼墊層工程量（4）、砼墊層模板（5）、條形基礎工程量:磚基;砼條基（6）、砼條基模板（7）、地圈樑工程量（8）、地圈樑模板（9）、基礎牆工程量（10）基槽的土方體積（11）支擋土板工程量（11）槽底釺探工程量

計算內容

（1）素土墊層工程量
外牆條基素土工程量=外牆素土中心線的長度×素土的截面積
內牆條基素土工程量=內牆素土淨長線的長度×素土的截面積
（2）灰土墊層工程量外牆條基灰土工程量=外牆灰土中心線的長度×灰土的截面積
內牆條基灰土工程量=內牆灰土淨長線的長度×灰土的截面積
（3）砼墊層工程量
外牆條基砼墊層基礎=外牆條形基礎砼墊層的中心線長度×砼墊層的截面積
內牆條基砼墊層基礎=內牆條形基礎砼墊層的淨長線長度×砼墊層的截面積
（4）條形基礎工程量
外牆條形基礎的工程量=外牆條形基礎中心線的長度×條形基礎的截面積
內牆條形基礎的工程量=內牆條形基礎淨長線的長度×條形基礎的截面積
工程量有時加上丁字角

淨長線

①磚條形基礎按內牆淨長線計算
②砼條形基礎按分層淨長線計算
有些地區(天津)計算規則規定，條形基礎以地圈樑頂為分界線，這就造成了計算牆體時候必須加上+-0.000以下的高度；而且一個工程條形基礎同時出現不同標高的圈樑時候，計算牆體時候必須區分出牆的底標高，對手工造成了麻煩。

砼墊層

①計算方法之一：天津2004年建築工程預算基價砼墊層模板按砼墊層以體積計算。
②計算方法之二：有的地區定額規則的砼墊層模板=砼墊層的側面淨長×砼墊層高度
砼條基
①計算方法之一：天津2004年建築工程預算基價砼條基模板按砼條基以體積計算。
②計算方法之二：有的地區定額規則的砼條基模板=砼條基側面淨長×砼條基高度。

相關圖書

條形基礎

條形基礎書

作　者： 中國建築標準設計研究院 組織編制
出 版 社： 中國計畫
出版時間： 2006-4-1
開　本： 16開
I S B N ： 9787801775825
定價：￥15.00

目錄

目錄
總說明
編制說明
選用方法
構造、施工及檢驗要求
基礎承載力表
條形基礎承載力表
混凝土、毛石混凝土、鋼筋混凝土獨立基礎承載力表
混凝土，毛石混凝土獨立基礎承載力表
鋼筋混凝土獨立基礎承載力表
混凝土條形基礎
2HJ06—22—2．5、2HJ07—24—（2．5）、2HJ06—22—3、2HJ07—24—（3）剖面圖
3BJ06—22—2．5、3HJ07—24—（2．5）、3HJ06—22—3、3HJ07—24—（3）剖面圖
毛石混凝土條形基礎
2MJ06—22—3、2MJ07—24—（3）、2M306—22—4、2MJ07—24—（4）剖面圖
3M$06—22—3、3MJ07—24—（3）、3MJ06—22—4、3MJ07—24—（4）剖面圖
漿砌毛石條形基礎
漿砌毛石條形基礎圖
100混凝土、毛石混凝土獨立基礎圖
鋼筋混凝土條形基礎
鋼筋混凝土條形基礎圖
GJ09—19—2—4基礎高度、配筋表
GJ20—30_4—5．5基礎高度、配筋表
鋼筋混凝土獨立基礎
鋼筋混凝土獨立基礎圖
鋼筋混凝土獨立基礎平面尺寸表
GDJ1．0—1．7基礎高度、配筋表
GDJ1．8—2．5基礎高度、配筋表
GDJ1．82—2．52基礎高度、配筋表
基礎施工圖示注方法
基礎施工圖示注方法說明
基礎施工圈標註方法圖示
