儀器介紹

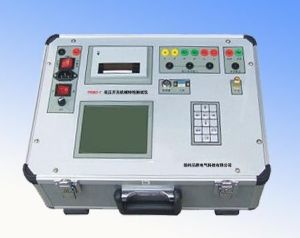

斷路器試驗儀斷路器試驗儀是用來測試帶有熱磁或者固體跳閘裝置的低電壓源斷路器和模殼式斷路器的，他們通過模擬過載或者故障狀態來進行測試。
儀器特性
數字式記憶體表：高精確度，裡面有一個模組可以讓你直接讀出測試儀的短期的電流並且把這些數據存儲在模組中。
數字式多量程計時器：晶體控制，高精確度其計時精確到1ms。
質量輕攜帶方便：兩個單元的總重量只有8Okg。
高輸出電流：可在500A的斷路器上瞬時產生5000A的電流。
固態輸出啟動電路：固態輸出啟動電路設計使維護時不需要直接接觸儀器。
保護：過載和短路保護被集成在一起。
外觀：這個測試儀被2個可摺疊，聯鎖，粗糙，全金屬的外殼包圍著，在外殼上還有倆個方便移動的手柄。其中的控制單元還附帶有一個蓋子，蓋子用來在移動時保護控制單元。CB-845的整體設計使它很方便用一個手推車來移動和運輸。
技術規格
輸入：
輸入電壓（開關選擇）208and240V,1?,30A
輸入頻率（指定其中之一）50Hz或60Hz
輸出：
輸出量程：
輸出是不斷的可調整的來適應不同的電路電阻：0to1200Aat6Vmax。
輸出率：
輸出電路是特為提供一個短期過載而設計的。上述輸出量程將提供幾倍於它的額定電流的電流，使產生的輸出電壓能夠推動想得到的電流通過測試電路的電阻。
本測試儀能夠產生一個3倍於額定電流的電流來測試設備的延時特性，此外，在進行一個瞬間跳閘實驗的時候，可在500A的塑造式斷路器上瞬時產生5000A的電流
過載性能：
為了增大儀器的使用範圍，特做了一個能在很短的周期內產生一個超過額定電流的設計。因為輸出電流的大小是由負載電路的電阻決定的，而產生的輸出電壓必須能夠推動想得到的電流通過測試電路的電阻和連線儀器和設備的導線。
輸出啟動電路：
本測試儀使用了一個固態輸出啟動電路。為了增大可靠性和在維護時不需要直接接觸儀器，這個電路使用了一個三端雙向可控矽開關元件替代了電流接觸器去啟動輸出。
輸出啟動控制電路：
啟動控制電路提供瞬間和持續模式來控制輸出周期。其瞬時模式是用在輸出是一個很短的周期內。瞬時跳閘實驗就是用瞬時模式或者為了避免在有實驗電流時被測設備毀壞或者過熱。在持續模式中，輸出持續增大直到自然斷開，或者在進行計時實驗的時候需要被測設備同時出現計時器停止和持續變大輸出停止。
儀器套用
斷路器試驗儀適合於多種型號的斷路器過載保護試驗及繼電器的過電流試驗，它可以測試包括塑造式斷路器熱的，磁的或者固體CB發電機過載繼電器和其他過電流保護設備。另外它還可以檢驗電流互感器的比率比，並且可以測試接地故障的設備。發電機過載繼電器和塑造式斷路器的延時特性額定電流高達500A就可以用CB-845來測試，當使用被推薦的實驗程式來測試熱藕設備的延時特性時，其電流應該是額定電流的三倍。在測試設備的瞬間跳閘時間時必需要一個和高的電流。例如，測試儀將提供一個短周期內高達5000A的輸出電流來流經一個典型的500A塑造式斷路器。
