一、產品功能：
1、接地故障點定位查找功能

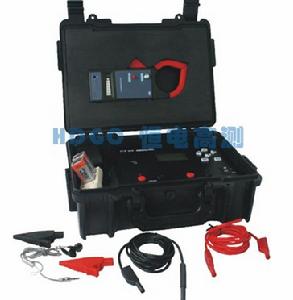

（2）系統組成：絕緣接地分析儀主機
鉗形接收器
（3）基本原理：信號發生器對被測對象及地故障電流，之間發射一個1Hz~500Hz低頻電壓信號，在故障點處產生一個泄露電流。接收器接收故障電流，根據故障的大小顯示在LCD上。
2、絕緣測試功能
可測量、記錄設備的絕緣狀態
3、狀態管理功能
配合微機數據處理、可描述設備絕緣狀態曲線，對設備的絕緣狀態動態跟蹤。及時發現絕緣缺陷、預測設備絕緣壽命。
二、產品特性
1、集絕緣測試與故障點查找為一體。
2、兼有可設定多頻率、多電壓的信號發生器，以便於現場測試。
3、使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能。
4、可根據客戶要求定製個性化軟體（包括儀表軟體和管理系統）。
5、對絕緣狀態進行測試分析，趨勢分析和狀態跟蹤。
6、不僅具有絕緣電阻的測試，還具有回覆電壓、吸收係數等測量，以準確反應設備絕緣的老化狀態。
7、定位信號頻率低，僅為1Hz，消除容性接地假象。
8、接收器精度高，能夠準確查找故障。
9、多種型號鉗形接收器可供選擇。
三、產品參數
| 測量範圍 | 電壓測量範圍：0.00-1000 V絕緣電阻測量範圍：100KΩ-2000MΩ(100V)50KΩ-1000MΩ(500V)20KΩ-500MΩ(250V) | ||
| 最小測量解析度 | 電壓：0.1V絕緣電阻：0.01 MΩ | ||
| 測量精度 | 電壓：1%rdg±8dgt絕緣電阻：0.5MΩ-100MΩ 5%rdg±6dgt>100MΩ 10%rdg±6dgt | ||
| 輸出信號 | 直流1000V±10%直流500V ±10%直流250V ±10% | ||
| 功率消耗 | 連續工作不小於4小時 | ||
| 存儲器 | 32K x 8bit NonVolatile SRAM | ||
| 顯示屏 | 128 x64點陣圖形LCD | ||
| 最大測試靈敏度 | ≤0.25 MΩ | ||
| 整機100%測試靈敏度 | ≤10 KΩ | ||
| 工作溫度 | -5℃－40℃ | ||
| 工作濕度 | 80%R.H | ||
| 測量保護 | 若輸入端有電壓30V以上，禁止測量 | ||
| 鉗形互感器開程 | 66mm | 電源 | 內置鋰電池 |
| 體積 | 210 x180 x120mm | 重量 | 3.0Kg |
一、產品概述
直流保護電器的安秒特性一般在國家級實驗室或檢測站進行測試，設備占地面積大，需要配置專門的充電裝置和大電流負載箱，操作複雜；部分運行單位利用變電站蓄電池組對直流保護電器的級差配合進行試驗，但無法準確測試其電流-動作時間特性。因而造成直流系統投運後，現場檢修維護人員因不具備相應的測試手段和工具，無法檢驗直流保護電器的安秒特性是否滿足要求。
根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便於攜帶、自 動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。
本測試系統適用於額定電流1A～500A直流斷路器的安秒特性測試，並可用於6A～100A直流熔斷器的安秒特性測試。
二、產品特性
◆自動測量在各種電流下斷路器脫扣時間；
◆設備具備自保護功能，保證測試過程的安全性和可靠性；
◆微控制器技術，對直流斷路器分斷特性進行測試，測量準確；
◆根據要求自動產生穩定的直流電流輸出，回響時間快；
◆先進的測試技術，可對斷路器分斷時間進行高精度測試，測試精 度高達0.1ms
◆可自動繪製斷路器保護特性曲線（安秒曲線）；
◆具有數據統計分析功能，可列印數據報表和特性曲線
◆用筆記本電腦現場在線上操作；
三、產品功能
1、全自動測試，裝置按選單方式完成各種試驗功能。
2、主機系統採用新型高速微處理器及大規模積體電路，可靠性高，性能優良。
3、自帶大螢幕圖形（320*240點陣）LCD、全中文圖形界面，操作簡單，使用方便。
4、裝置自動產生恆定大電流，恆流精度高，負載能力強，能長時間提供穩定的大電流。
5、能進行任意電流下直流斷路器的保護特性測試。
6、能進行斷路器級聯測試。
7、可接計算機，由計算機控制操作。
8、可記錄保存最近100保護特性測試記錄，供隨時查詢，也可將記錄數據上傳至計算機。
四、產品參數
1、工作電源：交流220V±15%
2、最大輸出電流：直流500A（可擴展至1000A或更大）
3、輸出電源穩定度：0.5%
4、電流調整範圍：0-500A（1000A)
5、電流輸出回響時間：5ms
6、測試方法：自動時間調量精度：1ms
7、顯示方式：中文圖形（LCD）

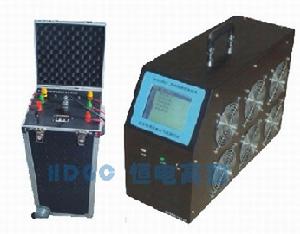

充電機特性測試儀 HDGC3961
一、產品概述
二、產品功能
1、綜合測試功能：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓，並計算出穩壓精度、穩流精度、穩壓紋波係數和穩流紋波係數。
2、穩壓精度測量功能：交流輸入電壓在額定電壓±10%範圍內變化，負荷電流在0～100%額定值變化時，直流輸出電壓在調整範圍內的任一數值時其穩壓精度。
3、穩流精度測量功能：交流輸入電壓在額定電壓±10%範圍內變化，輸出電流在20%～100%額定值的任一數值，充電電壓在規定的調整範圍內變化時其穩流精度。
4、紋波精度測量功能：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出穩壓紋波係數和穩流紋波係數。
5、蓄電池放電功能：數位化控制恆流放電，自動實現實時監測整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，並計算出放電容量。
6、自動保護功能：可通過設定蓄電池組最低保護電壓、放電容量、放電時間三種門限報警而實現自動保護。
7、數據分析功能：可通過PC機軟體，對測試進行系統分析。
三、產品特性：
1、採用大螢幕液晶屏顯示，全漢化界面，人機對話方式操作，使用簡便。
2、全自動測試：僅需依據充電機技術指標設定相關測試參數，裝置就可全自動完成交流電壓調整、載入負載電阻、參數測試、自動記錄測試值並停止測試等功能。
3、 可自動線上實時檢測、記錄整組電池的電壓。
4、具有自動測試保護功能：當在測試過程當中，檢測到整組電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成衝擊；也可根據需要人為終止正在進行的測試過程。
5、可將數據傳入計算機，進行入庫管理，可以進行長期歷史數據保存和分析。
| 三相調壓裝置功率 | 15KVA |
| 額定電流 | 50A |
| 環境溫度 | -20℃+55℃ |
| 工作電源 | AC220V±15% |
| 頻率50HZ | ​ |
| 額定放電電流 | ≤50A（電流可定做） |
| 直流電壓Vdc | 0～280V ±0.5% |
| 紋波電壓Vpp | 0～10V ±0.5% |
| 直流電流測量 | 0～50A ±1% |
| 放電電流 | 0～50A |
| 記憶體容量 | 128M位FLASH |
| 顯示屏 | 320×240 彩色圖形LCD + 觸控螢幕 |
| 通訊接口 | USB |
| 外形尺寸及重量 | 主裝置體積：500×360×420(mm |
| 主裝置重量 | 15Kg |
| 調壓裝置體積 | 260×350×600(mm) |
| 調壓裝置重量 | 18Kg |
| 適用電壓等級 | 110V和220V（48V系統，電流200A，訂貨註明） |
