一、概述
真空斷路器開合電容器組的大量試驗研究表明，真空斷路器開合電容器時存在弧後延時重擊穿並能高頻熄弧的特殊現象，即重燃現象。一旦發生重燃，會產生高幅值的重燃過電壓，特別是多次重燃或多相重燃，其過電壓嚴重威脅並聯補償裝置和系統的安全。因此，對於開合電容器組的真空斷路器無重燃或低重燃率就顯得尤為重要，國家相應制定有GB1984-2003《高壓交流斷路器》標準，有專門章節用於考核投切電容器組的斷路器性能（必須不發生重燃）。根據電力電容器組投運規程規定：新投運或檢修後開合電容器組的高壓斷路器必須做投切試驗。

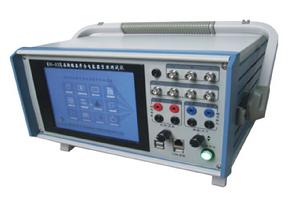

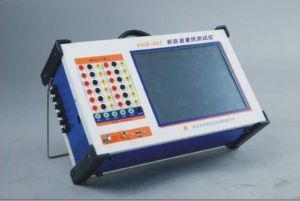

針對電力運行實際情況，我公司經過幾年潛心研究，設計開發了一套適合於電力系統使用的RH系列高壓斷路器開合電容器重燃測試儀。
二、 設備技術功能
1 設備配置高壓分壓器和自帶專用分析軟體的測試主機；2 能滿足10kV及35kV斷路器投切電容器、電抗器試驗要求；
3 應具備斷路器投切電容器組試驗的項目：
1、 電容器組分閘重燃測試；
2、 合、分閘操作過電壓倍數測量；
3、 電容器組關合涌流倍數及頻率測量；
4、 背對背電容器組投切試驗；
4 應具備斷路器投切電抗器組試驗的項目：
1、 電抗器組分閘重燃測試；
2、 合、分閘操作過電壓倍數測量；
3、 背對背電抗器組投切試驗；
a)
b)
c)
5 應具備多種啟動模式：
1、 人工啟動方式，可主動控制斷路器合、分閘；
2、 開關量自動啟動方式；
3、 電壓自動啟動方式，利用電壓自動啟動，不需要外接輔助線；
6 單次記錄時間不低於1000mS；
7 電流取樣採用開口式鉗形電流互感器；
8 電容器、電抗器側電壓取樣採用具有高頻回響的分壓器；
9 設備提供的軟體應具備下列功能：
1、 在同一時基上顯示所有波形；
2、 波形放大、縮小、移動、重疊等功能；
3、 專用分析功能：重燃分析、過電壓倍數、關合涌流倍數及頻率等；
4、 自動生成測試報告（word文檔格式）；
5、 數據管理功能：查詢、備份、傳輸；
三、技術指標

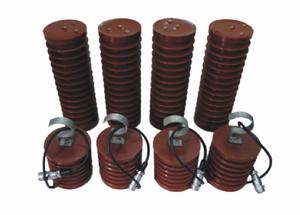

分壓器參數：10kV分壓器工頻耐壓42kV /1min無閃絡，不發熱；
35kV分壓器工頻耐壓85kV/1min無閃絡，不發熱；
回響頻率：不低於1MHz；
相移：小於1度；
線性度：1%；
主裝置參數：
AD位數：12位；
每通道採樣速率：1MSPS；
採樣通道數：10路。
單次記錄時間不低於1000mS，可以連續測試100組以上；
環境溫度：0℃～40℃ ；
相對濕度: ≤85%；
工作電源：交流單相220V±10%，頻率50Hz±5%；
海拔高度：不超過1000m。
四、參考標準
1、GB 1984-2003 高壓交流斷路器；2、DL/T 846.1 -2004高電壓測試設備通用技術條件第一部分：高電壓分壓器測量系統；
3、GB/T6592-1996電工和電子測量設備性能表示
4、GB/T6593電子測量儀器質量檢驗規則
5、GB/T11463-1989電子測量儀器可靠性試驗
6、GB 6587電子測量儀器；
7、GB/T6592-1996電工和電子測量設備性能表示
