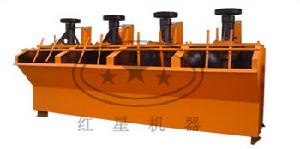

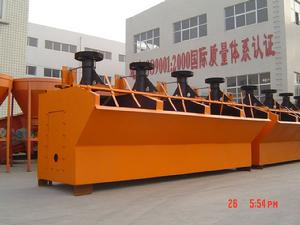

攪拌式浮選機

2、攪拌式浮選機攪拌機構 ②葉輪應與假底中心孔對中，其偏差不大於3mm。 3、攪拌式浮選機刮板機構

攪拌式浮選機採用“U”型槽體、空心軸充氣和懸掛定子，尤其是採用了一種新式葉輪。這是一種葉片後傾一個角度的錐形葉輪，類似於高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接角界面。在浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合後，從葉輪上半部周邊向斜上推出，由定子穩流和定向後進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡，剩餘的礦漿流向下一槽，直到最終成為尾礦。

攪拌式浮選機結構及日常保養要點簡介：

①安裝順序：先安裝頭部槽體，再安裝中間槽體，最後安裝尾部槽體。
②槽體安裝前要用水平測繪儀測出基礎座的水平偏差，槽體裝到基礎上以後，使各個槽體的兩邊溢流堰成同一水平，用水平尺在不同槽體間找正，並用不同厚度的墊板使整機在長度方向和寬度方向上水平一致，在長度方向上總偏差不應超出3-5mm，入料口、槽體與槽體、槽體與中礦箱連線部均不得有滲漏現象，然後緊固機體各部螺栓。
2、攪拌式浮選機攪拌機構
①空心軸與葉輪應安裝牢靠，葉輪水平面應保證與空心軸垂直，且不能上下串動。
②葉輪應與假底中心孔對中，其偏差不大於3mm。
③定子導向葉片與假底上的穩流板對齊，不得錯開。
④葉輪與定子之間的徑向、軸向間隙應保證在7-9mm之間，在安裝中可從葉輪外徑上任取等距離的三點測量其間隙，軸向間隙由調整墊來調節。
⑤傳動三角帶的安裝鬆緊應適度，裝三角帶之前，先將電機和攪拌軸上的大小皮帶輪安裝合適，找平後再將三角帶放入皮帶輪槽中，調節中心距，張緊三角帶。轉動電機繼續調整三角帶，使在帶負荷驅動時松邊稍呈弓形。
⑥安裝三角帶輪安全罩，安全罩支腿插入管座應穩固。
⑦檢查電機轉動方向，葉輪為順時針方向轉動，攪拌機構應轉動靈活，無卡阻現象。
3、攪拌式浮選機刮板機構
①安裝刮板軸、刮板架、刮板橡皮，並使刮板軸轉動，刮板橡膠板與溢流口之間的間隙一致，不大於5mm，後一槽刮板與前一槽刮板依次錯開30°。
②刮板軸的中心都在同一直線上，相鄰兩軸的同軸度偏差不大於0.8mm。攪拌式浮選機。
