reaction wood 將直立的樹幹保持傾斜或水平位置，則上側與下側之形成層分裂活動發生變化，所以形成偏心的生長，生長迅速的一側生成具有異常組織結構的木材，稱為應力木。應力木的構造，性質與正常木材不同，其加工、利用也不理想。林業生產上應儘量少生產和培育應力木。
形成
應力木種類

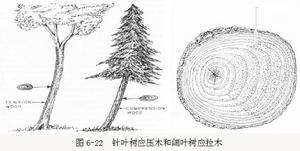

針葉樹中，應力木形成於傾斜、彎曲樹幹或樹枝的下方,稱之為應壓木（Compression wood）。闊葉樹中，應力木產生於傾斜、彎曲樹幹或樹枝的上方，稱之為應拉木（Tension wood）。
構造性質及套用
應拉木中纖維變化多發生在早材，但桉樹全年輪都會發生變化，其特徵是形成膠質層（G層），它是向著胞腔的一層內襯，與正常次生壁沒有緊密接合而是鬆弛附著，用亮綠和番紅套染後呈亮綠色，而正常次生壁為暗紅色。G層厚度相當於或大於正常胞壁S2層厚度；應力木中，纖維比例比正常木材高，而且直徑小，胞壁稍厚，其木材密度較正常材高6-10%，有時達30%，剛性大；其纖維素含量高，因木質化程度低導致木素的含量低，其造紙紙漿得率高，但其成紙強度低。應拉木縱向乾縮較正常材大1-2倍（但很少超過1%），板材易發生翹曲。加工時表面不光滑，有毛刺。一般來說，應拉木抗壓強度低於正常材，其生材的抗拉強度低於正常木材，但在氣乾狀態下膠質層纖絲與胞壁纖絲排列一致而且連線在一起，其氣乾材抗拉強度顯著增高。樹幹中，應壓木與應拉木發生的部位正好相反。橫切面上，應壓木部位年輪特別寬，早材很少，不正常晚材比例極高，其晚材管胞呈圓形，而正常管胞是四邊形、矩形或多角形。應壓木年輪中，圓形管胞大小、壁厚幾乎沒有差異，其管胞之間有明顯的細胞間隙，胞壁厚度為正常胞壁的一倍。正常細胞次生壁有三層，而應壓木次生壁無S3層或很薄。應壓木管胞長度較正常木材短10-40%，並且管胞微纖絲間有螺紋裂餡，其S2層纖絲角度達45°，明顯大於正常材。應壓木縱向乾縮明顯增大，有時較正常材高10倍，板材特別容易發生變形和翹曲。其木素和半纖維素含量繳較正常材高，一般高8-9%，其纖維素的含量明顯降低，紙漿得率低，其抗壓強度明顯高於正常材，但其順紋抗拉、抗彎性能和衝擊韌性明顯降低，可以用作柱材，但不適合用於彎曲承重的建築用材。
分布範圍的確定
應壓木因為存在偏心生長和帶有濃重的紅色，所以利用目測就可以粗略地判斷出其分布範圍。另外，如果截取厚度約4mm在薄圓盤，從後面照明觀察的話，應壓木部分的紅色就被強調出來，從而很容易就能判斷其分布的範圍。
確定應拉木的分布範圍則不是很容易的。首先將氯化鋅碘藥劑塗敷在橫截面上，然後調查其顯示紫色的範圍。但由於受橫截面切削粗細的影響，對於濃色木材而言，顯色反應就不很明了。另外，澱粉很可能也會對呈色反應造成誤差。但總體而言，利用鹽酸•氯代丙烯醇從呈色差異上來判斷的方法比較好。
