簡介概述
TOP-900古樹名木無損探傷儀是樹木B超儀的一種，由檢測儀（包括檢測箱和工具箱）和樹木缺陷成像軟體組成，用於檢測樹木內部缺陷情況。古樹名木無損探傷儀可設定木材截面需安裝感測器的個數，最多12個感測器。托普雲農樹木B超儀/古樹名木探傷儀是一款攜帶型脈衝檢測斷層成像設備，由檢測儀（包括檢測箱和工具箱）和樹木缺陷成像軟體組成，用於檢測樹木內部缺陷情況，廣泛適用於古樹名木、行道樹等活立木的內部缺陷檢測和定位。古樹名木無損探傷儀使用時，在被測木材的橫截面上安裝檢測感測器，然後用錘子依次擊打每個感測器，從而獲得各個感測器之間的應力波傳播數據。檢測儀將數據傳給配套的樹木缺陷成像軟體，成像軟體根據獲取的數據進行木材橫截面缺陷的斷層成像。
套用背景
樹木的無損檢測和安全性評估是最近幾年園林部門及樹木學專家關注的重點。無損檢測又稱非破壞性檢測,是利用材料的不同物理力學性質或化學性質在不破壞目標物體內部及外觀結構與特性的前提下，對物體相關特性(如形狀、位移、應力、光學特性、流體性質、力學性質等)進行測試與檢驗，尤其是對各種缺陷的測量，無損檢測的最大特點是既不破壞材料的原有特性，又能在短時間內連續獲得檢測結果；立木的安全性主要是由於立木本身存在空洞或腐朽，或者是根部受到破壞時，在風力或其它外界因素的作用下產生破壞的可能性。根據最近幾年的研究能發現，國外關於這兩個方面的研究比較多，而且已經有比較完善的標準，但是國內目前還沒有完整的樹木安全性評估體系，一些園林部門在對園林樹木及古樹名木進行維護時又不能完全參照國外的評估標準，導致很多工作無法開展。儀器用途
TOP-900檢測儀（包括檢測箱和工具箱）和樹木缺陷成像軟體組成，用於檢測樹木內部缺陷情況，廣泛適用於古樹名木、行道樹等活立木的內部缺陷檢測和定位。產品使用時，在被測木材的橫截面上安裝檢測感測器，然後用錘子依次擊打每個感測器，從而獲得各個感測器之間的應力波傳播數據。檢測儀將數據傳給配套的樹木缺陷成像軟體，成像軟體根據獲取的數據進行木材橫截面缺陷的斷層成像。儀器工作原理
每套儀器感測器配備的振動計和電子感應器，可實時分析引入的應力波，用錘子敲擊感測器，產生的應力波將在木材中傳播，同時應力波傳播信號會被感測器記錄下來，並被轉換成應力波參數。用矩陣形式收集並分析這些參數，並通過程式計算生成線段圖或二維成像圖，幫助使用者獲得更直觀有效地分析當前測量木材的材質好壞，從而做出決策。系統組成

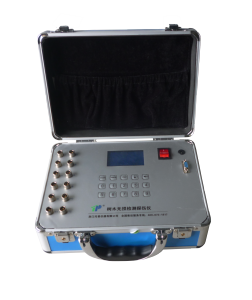

主儀器檢測箱：

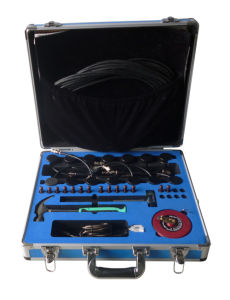

古樹名木無損檢測探傷儀工具箱
（感測器(12個、充電器、鐵錘、橡皮錘、感測器連線線、數據線）

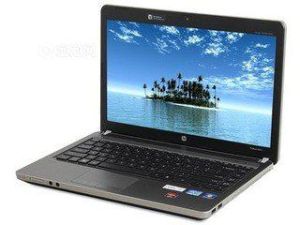

古樹名木無損檢測探傷儀筆記本電腦
（用於安裝木材缺陷成像軟體來記錄成像數據，並生成數據表格和圖形。註：該軟體不能在win7Home版下運行）
電腦木材缺陷成像軟體部分
木材缺陷成像軟體設計用來記錄木材內部缺陷成像數據，並以矩陣、線段圖或二維圖像的形式顯示數據。記錄數據包括：
1、立木檢測高度
2、 立木截面
3、感測器距離矩陣
4、應力波傳播參數
5、線段圖
6、二維成像圖
功能特點
1、產品可設定木材截面需安裝感測器的個數，最多為12個感測器。2、產品可顯示應力波傳播時間，在檢測過程中可實時觀察檢測數據。
3、樹木缺陷成像軟體可紀錄各個檢測點之間的應力波傳播數據、應力波傳播線段圖和木材內部缺陷圖像。
4、產品可以列印檢測情況報告單，將樹木截面缺陷成像情況輸出。
測量前準備
A:各個感測器的距離=同一水平的樹木周長÷感測器個數B:感測器數量選擇要適當，小型樹可能只要求較少數量，而大型樹可能需要較多。
注意：感測器的數量越多，將增加測量精度和解析度。
安裝過程：
儀器安裝（註：在樹幹或枝條的同一水平位置測量周長，周長除以感測器的數量，得到感測器間安裝距離。）

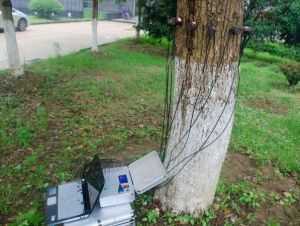

安裝圖片

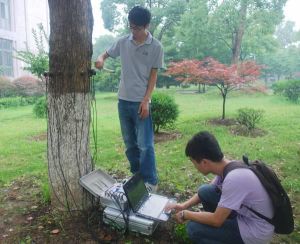

安裝圖片

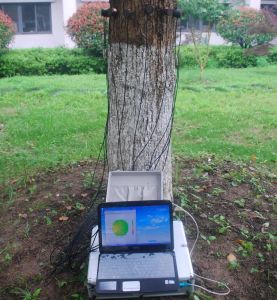

安裝圖片樹木檢測顯示圖片

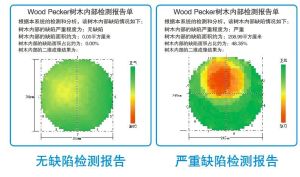

成像圖片1

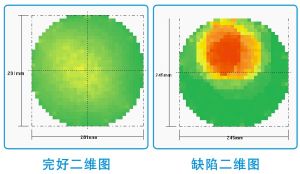

成像圖片2

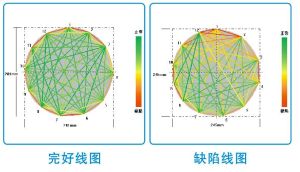

成像圖片3儀器使用注意事項
1:請保護所有部件，防止潮濕、灰塵、霜凍和雷擊
TOP-900古樹名木無損探傷儀 2:請勿拆卸設備
3:請勿過度彎曲、摺疊電纜，或在接頭連線狀態下拉扯電纜
4:測量完成後，從木材上移去鋼釘時，應避免傷害其他部件
5:請勿使用感測器移去木材上的鋼釘
6:建議使用隨機配備的充電器
7:如果出現緊急情況，請關閉總開關
8:防止電池短路
9:請保持敲擊力度均勻
