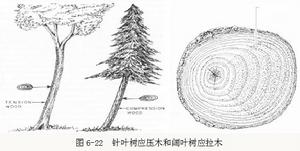

應力木一般外觀
在原木斷面上應壓木通常表現為：
①偏寬年輪，且晚材率出奇的高。
②其材色比正常材深，特別是松類。
③早材至晚材變化十分緩慢，早、晚材的比例與正常材的情況相反。
如：黃花松正常材的早、晚材急變，但是其應壓木的早、晚材變化並不明顯。
五葉松正常材的晚材帶不明顯而且窄，但是其應壓木的晚材帶比較明顯而且寬。
④除了南洋杉、貝殼杉兩屬木材外，其餘各科屬的應壓木都阻礙光線的透射。
檢驗方法
（假若你難以鑑定木材有無應壓現象的時候，）可以從木材上切下一片厚3~4mm的木片，放在強光下照射，可見應壓木部分比周圍正常材暗。
顯微構造和超微結構
應壓木的解剖構造與正常材不同，主要表現在以下幾方面：
①在橫切面上觀察，正常材的早材管胞是多角形，晚材管胞是矩形，而應壓木的管胞呈圓形，因而出現了細胞間隙，某些針葉樹材細胞間隙的局部或全部被木素和果膠質所填充。（在加工時木材表面變得比較粗糙）。
②應壓木的深色部分，其管胞壁的厚度比正常材的約大一倍。（乾縮濕脹比正常材大）
③應壓木的管胞長度約比正常材的短10%~40%。（纖維短不利於製漿和造紙，短纖維的原材料造出的紙強度低。）
④應壓木管胞的次生壁的微纖絲傾角大於正常材，因此應壓木的縱向收縮比正常材大，約為10倍左右。
化學組成
應壓木化學組成中的木質素含量平均增加9%，纖維素含量平均減少10%，半乳糖含量平均增加7.8%。由於應壓木的化學成分變化較大，所以它對製漿和造紙不太適宜，而且影響其產品的收縮和機械性質。
物理力學性質
①應壓木的胞壁一般比較厚，胞壁物質比正常材多1/3左右。它與正常材的比重比例約為4：3。
②應壓木順紋理的收縮率和膨脹率都比正常材大，個別情況可以大到10倍。由於順紋收縮率增大，從而橫紋收縮率減小，徑向和弦向的收縮率有時僅為正常材的一半。通常由於順紋收縮率增大，致使板材容易發生翹曲。在應壓木與正常材相鄰接處常常容易發生開裂。
③應壓木在纖維飽和點時的含水率低於正常材的含水率，因為應壓木每單位體積內含有的纖維素較少的緣故。
相關詞條
| 木質部 | 應力木 | 應拉木 |
