套管懸掛器

套管懸掛器

套管懸掛器分為卡瓦式和芯軸式兩種,卡瓦式套管懸掛器又分為:WD型卡瓦懸掛器、CG-21型卡瓦懸掛器、CG-22型卡瓦懸掛器、CG-29型卡瓦懸掛器,也可根據客戶要求和實際工況靈活設計。

分類

套管懸掛器分為卡瓦式和芯軸式兩種,卡瓦式套管懸掛器又分為:WD型卡瓦懸掛器、CG-21型卡瓦懸掛器、CG-22型卡瓦懸掛器、CG-29型卡瓦懸掛器,也可根據客戶要求和實際工況靈活設計。

卡瓦懸掛器

WD型卡瓦懸掛器手動激發卡瓦卡住表層套管,用於套管頭底部連線,適用於各種套管。

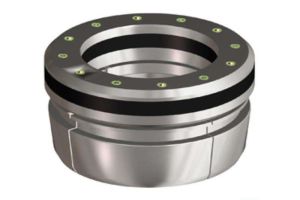

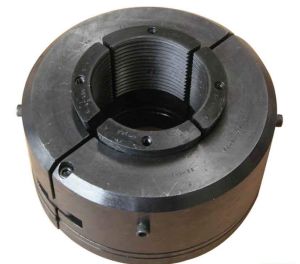

套管懸掛器套管懸掛器

CG-21型卡瓦懸掛器可以分開,手動激發橡膠密封,並帶有"H"型密封隔密封圈,實現對套管處於懸掛或切斷狀態時的可靠密封,用於表層套管或固井泥漿返回地面的套管,適用於各種套管程式。

CG-22型卡瓦懸掛器是由封隔密封圈、卡瓦及支撐碗組成的環形懸掛器,可以分開。當懸掛套管後,在卡瓦下方的封隔圈由於套管柱重力的作用對套管自動實現密封,可通過控制摩擦力減少套管的偏斜,安裝方便,經濟。

CG-29型卡瓦懸掛器與常規懸掛器相比,其承載能力大,且套管偏斜小。當上端卡瓦向下移動並對封隔密封圈施加壓力時,懸掛器下端卡瓦能自動嚙合並控制壓縮量。由於下端卡瓦不隨套管移動,因此,不會像常規錐形卡瓦那樣產生很大的壓縮力。

基本參數

適用場所:適用於各種套管程式

試驗壓力:取其套管抗外擠的80%或工作壓力,兩個取其低值

工作介質:石油、天然氣、泥漿、含H2S、CO2氣體

工作溫度:-46ºC ~ 121ºC(LU級)

規範級別:PSL1 ~ 4性

能級別:PR1 ~2
