天線饋源
正文

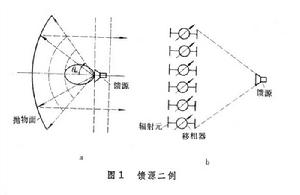

連續口徑天線或天線陣的初級輻射器,如圖1a中照射拋物反射面的喇叭輻射器和圖1b中相控陣天線的喇叭輻射器等。常用的饋源型式除了喇叭天線外,還有帶反射圓盤的振子、縫隙天線、螺鏇天線、對數周期天線和返射天線等。
一些特殊用途的天線對饋源還有特殊的要求。這時饋源往往連同傳輸線元件一起組成具有特定功能的饋源系統,例如單脈衝饋源系統(見單脈衝天線),多波束饋源系統(見多波束天線),頻率掃描饋源系統(見頻率掃描天線),頻譜復用饋源系統和多頻共用饋源系統等。

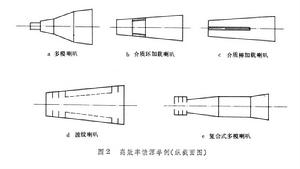

60年代以來,隨著衛星通信、雷達和射電天文等技術的發展,出現了許多高效率饋源。這類饋源具有軸對稱的振幅和相位方向圖和低旁瓣(在-25甚至-30分貝以下),從而使採用它的反射面天線等實現高增益、低噪聲和純極化。這類新型饋源有:多模喇叭、介質環或介質棒載入喇叭、波紋喇叭,以及綜合運用上述技術的複合式多模喇叭等(圖2)。多模圓錐喇叭利用喇叭內截面半徑或錐角的變化產生與主模TE11成適當比例的高次模(如TM11等),以便合成軸對稱的喇叭方向圖。介質環或介質棒載入喇叭利用載入效應來產生適當比例的高次模。波紋圓錐喇叭的喇叭壁是帶有環形槽的波紋壁,當槽深約為1/4波長時,波紋壁等效導納接近於零,在槽口處流入槽內的電流也接近為零。這樣,在波紋壁上具有電和磁相同的邊界條件,從而獲得軸向對稱的方向圖。波紋喇叭雖然造價高,但方向圖對稱性好、旁瓣低、頻帶較寬,因而得到廣泛套用。
