基本內容

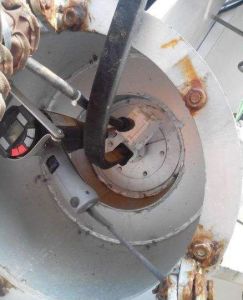

饋源圖片根據天線結構不同,饋源分為兩大類 , 一是前饋型饋源,適合普通前饋式天線使用.另一是後饋型饋源,適合卡塞格倫天線使用,
圓波導輻射器的相位中心與拋物面天線的焦點F要重合，在出廠前能通過試驗已經確定了焦點F的準確位置，到使用現場安裝好即成，不再需要調整。
後饋饋源如圖5-5所示。它由賦形副反射器②、介質載入圓錐喇叭③、圓波導銷釘移相器④、和圓-矩過渡器⑤組成。接收到的電磁波經由拋物面①反射到達賦形副反射器，經副反射器再次反射後會聚於圓錐喇叭的相位中心。
經過賦形副反射器比標準的雙曲面曲率更大，所以能在拋物面口面上形成均勻的幅度分布，由於拋物面口徑僅80個波長，口面上造成的相位差不太大，因而它比標準的卡塞格倫天線(拋物面+雙曲面)有更高的效率。
介質載入的圓錐喇叭由普通的錐喇叭和在它裡面加的一段介質材料襯套組合而成，它與圓錐喇叭相比，E面和H面有等寬的波束寬度和相同的相位中心。
作用
饋源是天線的心臟，它用作高增益聚焦天線的初級輻射器，為拋物面天線提供有效的照射,對經反射面反射而來的電磁波進行整理,使其極化方向一致,並進行阻抗變換,使饋源中由圓波導傳播的電磁波能夠變換成調頻頭中由矩形波導傳播的電磁波,從而提高天線效率。
