雷射共振腔技術
正文
雷射單元技術之一。共振腔（又稱光學共振腔）是雷射器的三個基本組件之一，它的功用是對雷射器提供一定的光學反饋能力並對雷射振盪模式進行限制；在工作物質和激勵條件為給定的條件下，共振腔的選擇和具體參量的合理確定是至關重要的，因為它們會直接影響到雷射器件的振盪閾值、轉換效率、輸出發散角以及場圖均勻性等項性能指標。從大的方面來說，所有的光學共振腔可以區分為三種不同的類型,它們具有不同的模式結構和限模特性,在實際套用中也有不同的優缺點，這三大類型的共振腔分別稱為穩定腔、非穩腔和介穩腔。
穩定腔 穩定腔組成的判據為由腔反射鏡曲率半徑和間距所決定的g因子（見雷射器圖2），應滿足穩定工作條件 0＜g1g2＜1;採用共振腔的自洽場衍射積分理論，可以比較圓滿地描述穩定腔的本徵模式結構和腔對不同模式的限制能力。理論分析表明，對穩定腔而言，按空間場分布和頻譜特徵之不同而區分的不同本徵模式可用符號TEM
表示，其中m和n為橫模指數，而q為縱模指數；與m=n=0對應的TEM

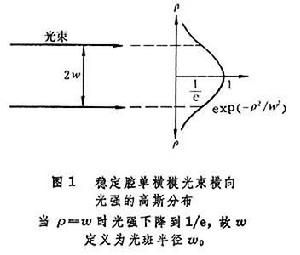

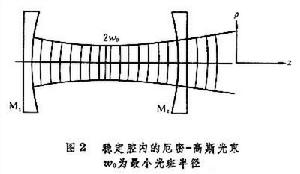

模稱為基橫模,其主要特徵是該模式在共振腔鏡面上的橫向場振幅分布呈高斯分布規律(圖1)；與m,n厵0對應的模稱為高階橫模，其在鏡面上的橫向場振幅分布由高斯分布函式與厄密多項式（或連帶拉蓋爾多項式）之乘積所決定;對基橫模振盪或多橫模振盪而言,沿腔軸方向上的等相位面按厄密球面波規律變化；而由光束橫向光斑半徑ω 所決定的包絡線呈現出雙曲線狀的變化規律(圖2)。基於上述特點,人們有時也把穩定腔內產生的振盪光束稱為厄密球面波（著重強調其波面特性）或稱為高斯光束（著重強調其光場橫向分布特性）。理論分析還表明，不同橫模在腔內往返一次的衍射損耗隨橫模指數的變大而增加，故基橫模的衍射損耗最小；但當腔的菲涅耳數N＝a2/λL(a為反射鏡通光口徑，L為腔長,λ為光波長)逐漸增大時,所有橫模的衍射損耗同時變小，並且當N
1時，不同橫模之間的衍射損耗的相對差異往往變得可以忽略，此時形成大量橫模同時振盪，從而導致振盪光束髮散角的增大。綜上而言，穩定腔的主要優點是衍射損耗小,主要缺點則是N數較大時腔的限橫模能力不強。實際上穩定腔主要適用於增益較低而腔的菲涅耳數又不很大的雷射器系統，其中典型代表為氦氖雷射器、連續二氧化碳雷射器以及連續摻釹石榴石雷射器等。常用的穩定腔型有雙凹球面反射鏡型、平面－凹球面反射鏡型以及平面－透鏡－平面反射鏡型等幾種。
雷射共振腔技術
雷射共振腔技術介穩腔 由g因子表征的介穩腔組成判據為g1g2=0或g1g2=1,其主要特性正好處於穩定腔與非穩腔之間,採用幾何光學理論，同樣可較好地描述介穩腔內的波型區分和限模特性。當腔的菲涅耳數N
