介紹

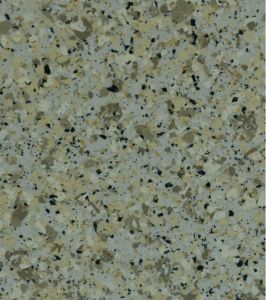

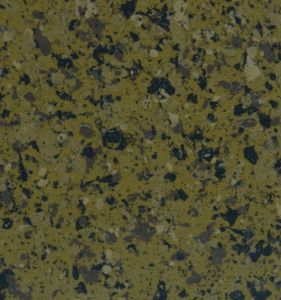

多彩塗料主要套用於仿造石材效，所以又稱液態石,也叫地平線外牆塗料。是由不相容的兩相成分組成，其中一相分散介質為連續相，另一相為分散相，塗裝時，通過一次性噴塗，便可得到豪華、美觀、多彩的圖案。這種通過一次性噴塗形成的圖案與通過多道工序依次完成才能形成的多彩花紋的方法完全不同。外牆塗料由高彈性矽丙烯酸乳液、鈦白粉助劑等製成。外牆塗料除了具有常規高級外牆乳膠漆的高性能之外，更具有極好的彈性故能賦予塗層的連續性裝飾性和防水功能。由於採用了新技術，故塗層具有卓越的抗沾污性，呼吸能力和附著力。
液態石外牆塗料外牆塗料的種類很多，可以分為強力抗酸鹼外牆塗料、有機矽自潔抗水外牆塗料、鋼化防水膩子粉、純丙烯酸彈性外牆塗料、有機矽自潔彈性外牆塗料、高級丙烯酸外牆塗料、氟碳塗料、瓷磚專用底漆、瓷磚面漆、高耐候憎水面漆、環保外牆乳膠漆、丙烯酸油性面漆、外牆油霸、金屬漆、內外牆多功能塗料等。 英國發明一種新型樓房外牆塗料，它能分解空氣中含有的有害物質。作為實驗這種生態塗料將在今年3月開始在義大利廣泛套用。由MillenniumChemicals公司研製的塗料先吸收後分解一氧化氮，一氧化氮是燃燒礦物能源時產生的一種副產品，也是汽車廢氣和煙塵中常含有的物質。 低碳藝術漆是利用植物材料造漆、將天然麥稈、原生竹纖維引入塗料製造。田園風光低碳藝術漆率先提出“低碳藝術家”的品牌定位，搶占塗料行業低碳、藝術的發展制高點，引領塗料行業新消費時代！
用途
油漆，是古代的叫法；塗料，是現代文明稱呼，包含更多的科技成分，在現代科技和工業領域套用廣泛。但是油漆有一些順口習慣性稱呼還是保留下來，如乳膠漆、底漆、面漆等。一般而言，塗料就是能夠塗覆在被塗物件表面並能形成牢固附著的連續薄膜的材料。它既可以是無機的，如電鍍銅，電鍍鎳，電鍍鋅等。也可以是有機的，如大多數的有機高分子材料，有機高分子材料構成了當今塗料市場主要部分。
液態石外牆塗料發展
塗料是用有機或無機材料來以裝飾和保護物品的一種混合物。塗料的起源尚無定論。公元前6000年，中國已用無機化合物和有機顏料混合焙燒對油漆加以改進。公元前1500年，在法國和西班牙的山洞裡，塗料已用於繪畫和裝飾。公元前1500年，埃及人用染料如靛藍和茜草製造藍色和紅色顏料，但這種油漆還很不完善。18世紀，由於對亞麻仁油和氧化鋅的開發利用，使油漆工業迅速發展。20世紀，油漆工藝有了重大發展，出現了粘著力更大、光澤度更高、阻燃、抗腐蝕與熱穩定性高的各種顏色的油漆 油漆早期大多以植物油為主要原料，故被叫做“油漆”，如健康環保原生態的熟桐油。不論是傳統的以天然物質為原料的塗料產品，還是現代發展中的以合成化工產品為原料的塗料產品，都屬於有機化工高分子材料，所形成的塗膜屬於高分子化合物類型。按照現代通行的化工產品的分類，塗料屬於精細化工產品。現代的塗料正在逐步成為一類多功能性的工程材料，是化學工業中的一個重要行業。前景
根據分析統計，塗料的發展趨勢主要是以下三點：向水性化發展
世界塗料品種結構向著減少VOC等方向發展，水性塗料是其中發展方向之一。中國傳統的溶劑型塗料比重逐漸下降，水性塗料的發展速度也很快，但聚乙烯醇類低檔品種仍占較大比重。提高水性塗料的質量、開發新的品種是鞏固和發展水性塗料的重要環節。重點研究和開發應以醋酸乙烯-丙烯酸共聚乳液、苯乙烯-丙烯酸共聚乳液以及純丙烯酸系列為基料的乳膠塗料為主，並爭取在耐久性、漆膜平滑性、豐滿度、施工性、裝飾性等方面有所突破;對於已較成熟的環氧乳液、水性聚氨酯的水性基料應繼續研究具有高性能的水性塗料，滿足部分的特殊要求。
液態石外牆塗料向高性能、高檔次發展
作為塗料的一種理想性能，不僅要保護和美化基材，而且給予基材本身無法具有的特殊功能，使用一些新的基料就可以使塗料獲得非常驚人的高性能化、高增值化、高級化的效果，如高耐候性的氟樹脂塗料，用於建築方面取得良好的效果。因為氟樹脂塗料與其它合成樹脂相比具有優異的耐候性、耐久性、耐化學品性。但氟樹脂較為昂貴，用於建築外牆飾面要受到極大的限制。重視研究氟樹脂在水性化方面的發展，尤其是以氟乙烯為主體的氟樹脂改性的共聚物乳液，使其成為性能好、檔次高、價格又能為人們接受的高品質基料，為發展高性能、高檔次的塗料奠定基礎。在水性聚氨酯塗料的研究方面，應集中力量開發產品。聚氨酯是性能優良的高檔材料之一，使其水性化，不僅符合減少污染、節約能源的要求，而且還保持了聚氨酯本身的特性。
向功能化發展
除應在，防火、防毒、防蟲、殺蟲、隔熱保溫等現有質量水平較低的功能塗料上加大力度、進行科研攻關外，還應加緊研究和解決建築裝飾中的難、新問題。複合化技術將是提高和滿足各類功能的有效途徑。
英國研製出一種抗塗畫的塗料,可刷在可能遭亂塗亂畫的牆面上。當用油漆、墨汁等在上面塗畫時,塗料中的化學成分可防止其乾燥和附著,粘性很強的油漆會被“瓦解”。這種抗塗畫的塗料價格低,使用方便。日本還制出不怕擦、刮、劃的汽車塗料,它耐用、光亮、不易受損,車的主人不必擔心汽車被人破壞外表美觀。
美國在開發“智慧型塗料”中製成功了能隨溫度變化而變化的變色塗料。如果它塗到樓房頂上,冷天變成黑色,吸收熱量；在熱夭時,變成白色,反射陽光。這種塗料含幾種有機化合物,可逆轉漂白,在室溫或室溫以下保持顏色。已研製有紅、藍、綠、黑和桔黃色幾種智慧型塗料。還有一種示溫塗料,以外表顏色來指示體表溫度及其分布情況。它能測出運轉表面、大面積表面等一般儀器難測的物體表面溫度及其分布。
荷蘭化學家用一種聚合物塗料對歐洲軟木進行硬化處理。經處理後的軟木可像熱帶硬木一樣經久耐用。美國研製超硬塗覆材料獲得重大進展,有一類塗層理論硬度超過金剛石,是很有希望的塗覆材料。日本開發的純無機塗料,具有耐熱、防蝕、耐磨和硬度高等性能。
澳大利亞推出一種建材塗料,可噴在任何平滑的板材、磚體、及水泥體上,以代替石棉。根據需要還可以改變塗料的組成,其中所含的蛙石對環境無害。這種防火塗料如經受火災,可像普通建築材料碎碴那樣丟棄掉。
瑞典研製出一種能有效吸收多種氣味的塗料。它在吸收空氣中的氣味時,能穩定空氣的濕度,使之潔淨宜人,並釋放出能滅菌消毒和防病健身的物質,此外還能改獸建築物的聚聲性能,可謂妙不可言。這種塗料不僅能改善人來人往的公共場所的環境,還能改變住房、特別是吸菸者住房的環境。
分類
外牆裝飾直接暴露在大自然，經受風、雨、日曬的侵襲，故要求塗料有耐水、保色、耐污染、耐老化以及良好的附著力，同時還具有抗凍融性好、成膜溫度低的特點。外牆塗料按照裝飾質感分為四類：
1、薄質外牆塗料：質感細膩、用料較省，也可用於內牆裝飾，包括平面塗料、沙壁狀、雲母狀塗料。
2、復層花紋塗料：花紋呈凹凸狀，富有立體感。
3、彩砂塗料：用染色石英砂、瓷粒雲母粉為主要原料，色彩新穎，晶瑩絢麗。
4、厚質塗料：可噴、可塗、可滾、可拉毛，也能作出不同質感花紋。
薄質類
大部分彩色丙烯酸有光乳膠漆，均系薄質塗料。它是有機高分子材料為主要成膜物質，加上不同的顏料、填料和骨料而製成的薄塗料。其特點是耐水、耐酸、耐鹼、抗凍融等特點。使用注意事項：施工後4～8小時避免雨淋，預計有雨則停止施工；風力在4級以上時不宜施工；氣溫在5℃以上方可施工；施工器具不能沾上水泥、石灰等。
復層彩紋類
復層花紋類外牆塗料，是以丙烯酸脂乳液和高分子材料為主要成膜物質的有骨料的新型建築塗料。分為底釉塗料、骨架塗料、面釉塗料三種。底釉塗料，起對底材表面進行封閉的作用，同時增加骨料和基材之間的結合力。骨架材料，是塗料特有的一層成型層，是主要構成部分，它增加了噴塑塗層的耐久性、耐水性及強度。面釉材料，是噴塑塗層的表面層，其內加入各種耐曬彩色顏料，使其面層帶柔和的色彩。按不同的需要，深層分為有光和平光兩種。面釉材料起美化噴塑深層和增加耐久性的作用。其耐候能力好；對牆面有很好的滲透作用，結合牢固；使用不受溫度限制，零度以下也可施工；施工方便，可採用多種噴塗工藝；可以按照要求配置成各種顏色。
彩砂類
彩砂塗料是以丙烯酸共聚乳液為膠粘劑，由高溫燃結的彩色陶瓷粒或以天然帶色的石屑作為骨料，外加添加劑等多種助劑配置而成。該塗料無毒，無溶劑污染，快乾，不燃，耐強光，不褪色，耐污染性能好。利用骨料的不同組配可以使深層色彩形成不同層次，取得類似天然石材的豐富色彩的質感。彩砂塗料的品種有單色和複色兩種。單色：粉紅、鐵紅、紫色咖啡、棕色、黃色、綠色、棕黃色、黑色等系列；複色：由單色組成，形成一種基色，還可附以其他顏色的斑點，質感更加豐富。彩砂塗料主要用於各種板材及水泥砂漿抹面的外牆面裝飾。
厚質類
厚質類外牆塗料是丙烯酸凹凸乳膠底漆，它是以有機高分子材料――苯乙烯、丙烯酸、乳膠液為主要成膜物質，加上不同的顏料、填料和骨料而製成的厚塗料。特點是耐水性好、耐鹼性、耐污染、耐候性好，施工維修容易 。性能要求
外牆塗料2、耐候性好：外牆塗料，因塗層暴露於大氣中，要經受風吹、日曬、鹽霧腐蝕、雨淋、冷熱變化等作用，在這些外界自然環境的長期反覆作用下，塗層易發生開裂、粉化、剝落、變色等現象，使塗層失去原有的裝飾保護功能。因此，要求外牆在規定的使用年限內，塗層應不發生上述破壞現象。
3、耐沾污性好：由於我國不同地區環境條件差異較大，對於一些重工業、礦業發達的城市，由於大氣中灰塵及其他懸浮物質較多，會使易沾污塗層失去原有的裝飾效果，從而影響建築物外貌。因此，外牆塗料應具有較好的耐沾污性，使塗層不易被污染或污染後容易清洗掉。
4、耐水性好：外牆塗料飾面暴露在大氣中，會經常受到雨水的沖刷。因此，外牆塗料塗層應具有較好的耐水性。
5、耐霉變性好：外牆塗料飾面在潮濕環境中易長霉。因此，要求塗膜抑制黴菌和藻類繁殖生長。
6、彈性要求高：裸露在外的塗料，受氣候、地質等因素影響嚴重彈性外牆乳膠漆是一種專為外牆設計的塗料，能更好長久的保持牆面平整光滑。
另外，根據設計功能要求不同，對外牆塗料也提出了更高要求：如在各種外牆外保溫系統塗層套用，要求外牆塗層具有較好的彈性延伸率，以更好地適應由於基層的變形而出現面層開裂，對基層的細小裂縫具有遮蓋作用；對於防鋁塑板裝飾效果的外牆塗料還應具有更好金屬質感、超長的戶外耐久性等。
選購誤區
誤區一：重價格而忽視質量許多人在選購牆面漆的時候，很容易走入重價格而忽視質量的誤區。有的認為塗料的價格越高越好，所以挑選的時候找最貴的買，但是實驗結果顯示並非如此。另一種極端的消費者則為了省錢，購買的時候價格越低越好，這樣錢省了不少，但是以後的牆面質量和室內環境就堪憂了。因此建議大家儘量在考慮價格之餘注重牆面漆的質量，一般選擇有信譽的大品牌。
誤區二：重包裝而忽視內在
消費者選購乳膠漆時總會看它的包裝，這是十分必要的。但是要注意包裝好看的塗料不一定內在質量優。有的廠商為了吸引顧客，在產品的包裝上大作文章，故意誇大產品性能功效。因此建議消費者除了看產品包裝的同時，也要注意其他方面，比如查看產品的詳細檢測單等。
誤區三：色卡與牆面顏色完全一致
很多消費者以為色卡上的塗料顏色和刷上牆的顏色完全一致，這是一個誤區。因為光線反射等原因，房間四面牆都塗上漆之後，牆面顏色看起來會比色卡上深。消費者在色卡上看到的顏色與塗料上牆後的實際顏色通常會有所差異。因此建議消費者在色卡中選色時，最好挑選自己喜歡的顏色稍微淺一號的色號，如果喜歡深色牆面，可以與所選色卡顏色調成一致。
誤區四：不提前估算用漆量
許多消費者沒有提前估算用漆量，怕少買了塗料，選購的時候總是多多益善。這樣就可能造成了材料的浪費，增加了家裝的費用，同時堆積過多的塗料對施工安全也造成一定的影響。因此建議消費者在施工之前，一定要看施工區域的面積，從而估算購買材料的多少。估算用漆量比較簡單的方法是：塗一道所需的漆量(L)=(牆面面積x2.5)/每升漆可塗刷面積。
誤區五：無氣味就是環保的
許多人通過聞氣味來判斷牆面漆的安全性，認為低氣味或無氣味的牆面漆就是環保的。這是一個大誤區。因為通過添加香精或使用低味材料能實現無氣味，所以無氣味的塗料並非都是環保無毒的。判斷牆面漆的環保性最專業的方法是看其環保指標是否符合標準。牆面漆的關鍵環保指標有三項：VOC、游離甲醛、重金屬。

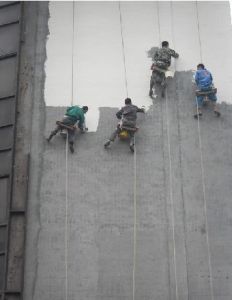

施工方案
施工準備
外牆塗料施工a.膩子：成品耐水膩子或用白水泥、合成樹脂乳液等調配。
b.底塗料：水性或溶劑型塗料，與面塗料有良好的配套性。
c.面塗料：乳膠漆應符合GB/T9755《合成樹脂乳液外牆塗料》標準的規定。
B.工具和用品準備
油灰刀、鋼絲刷、膩子刮刀或刮板、膩子托板、砂紙、輥筒刷、排筆、油漆刷、手提電動攪拌機、過濾篩、塑膠桶、勻料板、鋼捲尺、粉線包、薄膜膠帶、遮擋板、遮蓋紙、塑膠防護眼鏡、口罩、手套、工作服、膠鞋。
C.技術準備
a.基層檢查驗收
基層應平整、清潔、無浮砂、無起殼。混凝土及抹灰面層的含水率應在10%以下，PH值小於9。通常新抹的基層在通風狀況良好的情況下，夏季應乾燥10天、冬季20天以上。未經檢驗合格的基層不得進行施工。
b.樣板
施工面積較大時，應按設計要求做出樣板，經設計、建設單位認可後，作為驗收依據。
c.現場
腳手架與牆面的距離適宜，架板要有足夠的長度，不少於三個支點。遮擋外窗，避免施工時被塗料沾污。
d.人員
施工班組應有技術負責人，主要操作人員須經本工藝施工技術培訓，合格者方可上崗，輔助工應有專人指導。
施工操作方法
A.基層處理
首先清除基層表面塵土和其它粘附物。較大的凹陷套用聚合物水泥砂漿抹平。並待其乾燥，較小的孔洞、裂縫用水泥乳膠膩子修補。牆面泛鹼起霜時用硫酸鋅溶液或稀鹽酸溶液刷洗，油污用洗滌劑清洗，最後再用清水洗淨。
對基層原有塗層應視不同情況區別對待：疏鬆、起殼、脆裂的舊塗層應將其剷除;粘附牢固的舊塗層用砂紙打毛;不耐水的塗層應全部剷除。
B.刷底膠(木質及油漆面除外)
如果牆面較疏鬆，吸收性強，可以在清理完畢的基層上用輥筒均勻地塗刷一至二遍膠水打底(丙烯酸乳液或水溶性建築膠水加3～5倍水稀釋即成)，不可漏塗，也不能塗刷過多造成流淌或堆積。
C.局部補膩子
基層打底乾燥後，用膩子找補不平之處，乾後砂平。成品膩子使用前應攪勻，膩子偏稠時可酌量加清水調節。
D.滿刮膩子
將膩子置於托板上，用抹子或像皮刮板進行刮塗，先上後下。根據基層情況和裝飾要求刮塗2～3遍膩子，每遍膩子不可過厚。膩子乾後應及時用砂紙打磨，不得磨出波浪形，也不能留下磨痕，打磨完畢後掃去浮灰。
E.刷底塗料
將底塗料攪拌均勻，如塗料較稠，可按產品說明書的要求進行稀釋。用滾筒刷或排筆刷均勻塗刷一遍，注意不要漏刷，也不要刷得過厚。底塗料乾後如有必要可局部復補膩子，乾後砂平。
F.刷面塗料
將面塗料按產品說明書要求的比例進行稀釋並攪拌均勻。牆面需分色時，先用粉線包或墨斗彈出分色線，塗刷時在交色部位留出1～2cm的餘地。一人先用滾筒刷蘸塗料均勻塗布，另一人隨即用排筆刷展平塗痕和濺沫。應防止透底和流墜。每個塗刷面均應從邊緣開始向另一側塗刷，並應一次完成，以免出現接痕。第一遍乾透後，再塗第二遍塗料。一般塗刷2～3遍塗料，視不同情況而定。
注意事項
A.塗料使用前應核對標籤，並仔細攪拌均勻，用後須將蓋子蓋嚴。
B.塗料的貯存和施工應符合產品說明書規定的氣溫條件，通常應在5℃以上。如果塗料在貯運中凍結，應置於較高溫度的房間中任其自然解凍，不得用火烤。解凍後的塗料經確認未發生質變方可使用。
C.塗料調色最好由生產廠或經銷商完成，以保證該批塗料色彩的一致性。如果在施工現場需要調色，必須使用廠家配套提供或指定牌號、產地的色漿，按使用要求和比例，由專人進行調配。
D.應注意塗料工程的成品保護，防止交叉作業引起的人為污染。已經施工的牆面如受到髒物污染，可用乾淨的濕抹布輕輕擦洗，污染嚴重時應重新塗刷。
E.施工前注意天氣預報，避免在雨雪來臨前作業。
F.塗刷工具用畢應及時清洗乾淨並妥善保管。
安全防護措施
A.施工期間，操作人員應當保證有充足的睡眠，確保高空作業時精力集中，不出意外；
B.施工前應檢查腳手架、架板是否搭設牢固，確認安全可靠後方可開始操作；
C.禁止穿拖鞋、底面光滑的鞋及高跟鞋在腳手架上工作；
D.在貯存和使用溶劑型底塗料、面塗料及稀釋劑之處，嚴禁菸火；
E.配備必要的防護眼鏡、防護面罩；
F.施工及照明電器必須按電工安全規範安裝接線，嚴禁隨意拉線、接線；
G.向現場全部人員進行安全教育。
外牆塗料冬季施工
施工環境條件。建築塗料的施工、乾燥、結膜，都要在一定的氣溫和濕度下進行，通常乳膠塗料的結膜性能是在23C±2C，相對濕度60-70%條件下測試的。塗料通常最低溫度為大於5C.最適宜的溫度為10-35C，施工濕度60-70%.另外，不要在陽光直射下施工，尤其是夏季，陽光直射下表面溫度會偏高，水分蒸發過快而影響塗層成膜不良。風大也不宜施工，會加速水分的蒸發過程，而且塗層容易沾染塵土。
而冬天許多室外工程基本都處於停工狀態，對於一般的室內裝修工程影響不大。外牆漆冬季施工一定要注意室內外溫差，以免熱脹冷縮，對施工好的牆面造成一定損傷。為了把損傷降到最低，我們應該如何進行房屋裝修呢?
需要注意的是，冬季油漆塗料塗刷時，室溫一般不要低於10℃。只要注意溫度、通風和添加輔料套用等幾方面，就可以保證油漆、塗料的施工質量和原貌保持時間等。為保證有害物質的揮發和漆面的乾燥，要在刷漆料後很快開窗通風，不過也要防範室外粉塵對塗面的污染。
還有，冬季室外溫度低，開窗有利於室內甲醛等有害物和油漆製品的揮發和乾燥，但可能會使油漆粉化甚至變質，沒幹透的牆面漆或塗料很容易被凍住，導致開春後牆面變色、起皮。因此通風換氣應選在比較暖和的中午時段，通風時間也不能過長。在氣溫急降時要儘快關閉窗戶，等室外溫度接近室內溫度後再開窗通風，就可以有效地防止氣溫過低造成漆面收縮而導致的漆面開裂的問題。
外牆乳膠漆在冬季進行施工時常會出現開裂現象，所以應確保施工溫度高於塗料施工的最低溫度，最好嚴格按照產品說明中的溫度塗刷。而按照一般的施工經驗，塗料施塗的環境溫度不要低於5℃，常用的混色塗料施工時的環境溫度最少在0℃以上，清漆施塗時的環境溫度則不得低於8℃。如果溫度低，可添加乳液成膜助劑。一些業主在裝修時開著暖氣，雖然室內溫度保持了，但要注意室內外溫差，以免熱脹冷縮，因為在冷、熱的強烈對抗之下，也會對漆、塗面的保持造成一定影響。
在施工前必須預先填平牆底面裂縫，刮好膩子。膩子不能颳得太厚，儘量不使用水泥膩子。冬季室內空氣乾燥，失水較快，容易造成空鼓、開裂、牆面不平。施工時塗抹不可太厚，塗料乾透後方可施塗下一層 。
發展趨勢
一、由於水泥收縮或施工不當等原因，建築外牆會產生裂縫、滲水、漏水等現象，這一問題引起社會的廣泛關注，自1997年應發展集裝飾、防裂、防水等多功能於一體的彈性防水牆面塗料產品。二、發展具有高耐候性、耐沾污性和保色性能好的高性能外牆塗料，要提高水性乳膠漆的耐候性及耐沾污性，提高溶劑型外牆塗料性能。
出現桔皮原因
1、漆的流平性不好，粘度高，揮發太快；2、噴槍壓力不足，霧化不好；
3、噴槍走速太快，槍距太遠；
4、工件表面溫度高等。
改進方法
1、調整稀料，添加高沸點溶劑；
2、適當降低施工粘度；
3、調整噴塗壓力，良好霧化；
4、注意環境和工件的溫度。
