配方介紹
天然真石漆
純丙乳酸 30% 天然彩石砂 65% 增稠劑 3% 增塑劑 1% 其它助劑 1%
先加入乳液、增稠劑、增塑劑等助劑攪拌均勻，在慢慢加入天然彩石砂攪拌均勻即可包裝。
抗鹼性封閉底漆
純丙乳酸60%、 水35% 、防霉、防腐劑2% 、其它助劑 3%。
先加入乳液、助劑等攪拌均勻，然後加入水攪拌均勻即可包裝。
罩面清漆
啟利漆A組分
聚氨酯樹脂 60% 塗料，油墨，樹脂，膠粘劑，配方
乙酸丁酯 18%
二甲苯 20%
抗紫外線劑 1%
其它助劑 1%
混合攪拌均勻，即可包裝。
B組分
HDI固化劑（75%） 66% UV，輻射，水性，助劑，顏料
醋酸丁酯 34%
混合攪拌均勻，即可包裝。（註：面油需按A：B=4：1比例混合配製，攪拌均勻後方可使用，使用期限不能超過8小時，隨配隨用。）
施工概要
施工主要涉及到施工設備及要求、施工流程、施工技術指標。
施工設備及要求
⑴、空氣壓縮機：功率5匹以上，氣量充足，至少帶三根氣管，能滿足三人以上同時施工。
⑵、下壺噴槍：容量500ml、口徑1.3mm以上、容量不能太大、否則太重、操作不便、口徑小則施工速度慢、可能延緩工期、不宜大面積施工。
⑶、真石漆噴槍：分單槍、雙槍、三槍等，根據不同的花色選擇單色用單槍，雙色、多色用雙槍、三槍，以便適應不同施工工藝，噴出更理想的效果。
⑷、各種口徑噴嘴：4mm、5mm、6mm、8mm等，根據樣板的要求選擇不同的噴嘴，口徑越小則噴塗效果越平整均勻，口徑大則花點越大，凸凹感越強。
施工流程
12到24小時之後打磨
噴底油兩遍-----噴真石漆2-3mm-----噴面油兩遍
施工技術指標
UV，輻射，水性，助劑，顏料
⑴、噴塗底油：選用下壺噴槍，壓力4-7Kg/平方厘米，施工時溫度不能低於10℃，噴塗兩遍，間隔2小時，厚度約30微米，常溫乾燥12小時。
⑵、噴塗真石漆：選用真石漆噴槍，空氣壓力控制在4-7千克/平方厘米，施工溫度10℃以上，厚度約2-3mm，如需塗抹兩道、三道，則間隔2小時，乾燥24小時後方可打磨。
⑶、打磨：採用400--600目砂紙，輕輕抹平真石漆表面凸起的砂粒即可。注意用力不可太猛，否則會破壞漆膜，引起底部鬆動，嚴重時會造成附著力不良，真石漆脫落。
⑷、噴塗面油：選用下壺噴槍，壓力4-7千克/平方厘米，施工不低於10℃，噴塗兩遍，間隔2小時，厚度約30微米，完全乾燥需7天。
施工底材及要求
適用於混凝土或水泥內外牆及磚牆體，還有石棉水泥板、木板、石膏板、聚氨酯泡沫板等底材。施工底材表面基層應平整、乾淨，並具有較好的強度，新牆體則應實幹一個月，方可施工，舊牆翻新，先要整平基層，除去鬆脫，剝落表層及粉塵油垢等雜質後方可施工。
施工方法

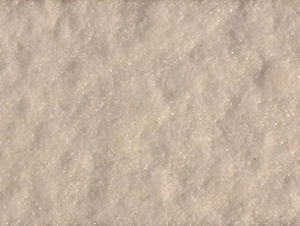

啟利漆1、真石漆要求平整，堅固，無裂紋
2、先用抗鹼封閉底漆或牆面處理劑封底一遍，乾透後再用專用噴槍塗真石漆，噴塗一至兩遍（也可以刮塗），重塗間隔為2小時以上。
3、48小時後再塗水性底油罩光漆一遍。
4、必須套用底漆，面漆以保證施工質量及耐久性。
5、對於複雜的基層，為確保達到最佳施工效果，提供真石漆全面施工方案。
注意事項
1、施工時，腳手架應距離牆面30cm左右，如距離太近，上下層腳手架間噴塗部分可能有接痕，影響裝飾效果。
2、不噴塗部分及物件，套用擋板或紙張等隔開。
3、施工時氣溫應高於5℃，風力大於4級時不宜施工。主塗層噴塗24小時內應避免雨雪。
4、油性底漆、罩面漆屬易燃危險品，施工時應嚴禁菸火。
5、主塗層施工完畢，工具應立即用水清洗。
6、油性底漆、罩面漆施工完畢，工具即用二甲苯等溶劑進行清洗。
7、在施工過程中，嚴禁在用料中隨意加水稀釋。
8、氣溫較低時同一面牆要一次成活，否則即使相同批次經過很久再施工也會出現輕微色差問題
施工常見問題
一、遇水發白 抗水性差
市場上一些真石漆經過雨水沖刷和浸泡後會明顯發白，天氣晴朗後又恢復原來的狀態，這是真石漆抗水性差的直接表現。
原因一：乳液品質較低
低檔或低價位乳液為了增加乳液的穩定性，往往會加入過量的表面活性劑，這些表面活性劑會大大降低乳液本身的耐水性。
原因二：乳液用量過低
高品質的乳液價格較高，廠家為了節約成本，只添加少量的比例乳液，從而使得真石漆乾燥後漆膜疏鬆、不夠緻密，漆膜吸水率比較大，黏結強度也相應降低，一旦遇到長時間的陰雨天氣，雨水就會滲透到漆膜里，導致真石漆發白。
原因三：增稠劑過量
一些廠家在製造真石漆時，往往會加入大量的羧甲基纖維素、羥乙基纖維素等作為增稠劑，這些物質都屬於水溶性或親水性，塗料成膜後留在圖層中，大大降低塗層的耐水性能。
解決方法1、選擇優質乳液
選用耐水性非常優良的高分子丙烯酸聚合物作為成膜物質，從源頭上提高真石的耐水性。
2、增加乳液比例
增加乳液的比例含量，對真石漆乳液的添加量做大量的對比試驗，確保真石漆施工後得到一個緻密完整的漆膜，阻擋雨水的侵襲。
3、調整親水物質配比
為保證產品的穩定性和施工性，添加纖維素等親水物質是必需的，關鍵是找到一個精確的平衡點，這就需要通過大量反覆的試驗，研究纖維素等親水性物質的合理配比。既保證產品的效果，又能將對耐水性的影響降到最低。
二、噴塗飛濺 浪費嚴重
有些真石漆在進行噴塗時會掉砂，甚至會四處飛濺，嚴重時可浪費1/3左右。
原因一：碎石級配不當
真石漆中天然碎石顆粒不能採用均勻大小的顆粒，必需採用不同大小不同的顆粒混合搭配，如果採用均勻顆粒或顆粒搭配不合理，均會造成噴塗飛濺。
原因二：施工操作不當
可能是噴槍口徑太大、噴槍壓力選擇不當等因素也會造成飛濺。
原因三：塗料稠度不當
塗料稠度調製不當也會造成噴塗時掉砂和飛濺，嚴重浪費材料。
解決方法：
1、調整碎石級配
過多使用粒徑小的天然碎石會使漆膜表面質感偏低;過度使用粒徑大的碎石，則容易造成飛濺和掉砂，只有按一定級數配比，才能達到均勻統一。
2、調整施工操作
如果是噴槍原因，則需要調整噴槍口徑和壓力。
3、調整塗料稠度
如果是塗料稠度造成原因，則需要調整稠度。
三：真石漆發花
原因一：基層酸鹼度的影響，酸鹼度大於9，就會導致發花現象。
原因二：施工過程中薄厚不均勻容易出現發花，此外真石漆噴塗用量過少、漆膜太薄也會造成發花現象。
原因三：真石漆生產過程中，纖維素比例過高，是發花的直接原因。
解決方法：
1、嚴格控制基層酸鹼度，使用抗鹼封閉底漆做封底處理，防止鹼性物質析出。
2、嚴格執行正常施工用量，不偷工減料，正常的真石漆理論塗布量為4.5~5.5kg/平米
3、按合理比例控制作為增稠劑的纖維素含量。
四、真石漆黃變
真石漆黃變簡單來講就是顏色發黃，影響美觀。
主要原因：生產商採用了較差的丙烯酸乳液作為粘結劑，乳液經過太陽紫外線照射會發生分解，析出有色物質，最終造成黃變現象。
解決方法：選用優質乳液作為粘結劑，提高產品品質。
五、漆膜過軟
主要原因：合格的真石漆漆膜會很硬，用指甲無法扣動。漆膜太軟主要是由於乳液選擇不當或含量較低，造成漆膜成膜時的塗層不夠緊密。
解決方法：製造真石漆，不能選用與製造乳膠漆相同的乳液，應選擇粘結力較高、成膜溫度更低的複合溶液。
裝飾套用
啟利漆真石漆在裝飾方面可作為外牆及浮雕樑柱等異型牆面的裝飾之用；還適用於做外牆壁畫；除此之外，也可做室內裝修之用，通常真石漆噴一平方需要4-6公斤。因其有著花崗岩、大理石、麻石般的色澤效果，所以當用於室內的圓柱、羅馬柱等裝飾上，可獲得以假亂真的效果。
真石漆成品保護
首先，所有材料品種，質量，性能應符合設計要求和相應規程規定。在施工時，各工序應嚴格把關，儘量做到一次噴塗成活，確需返工修補處理的，必須按分格縫或其它自然分界整塊返工修補，避免出現修補痕跡。嚴格保證每層的施工厚度，真石漆層為每道1～2㎜。各部位的分色要乾淨，不得有咬色現象；各種塗裝工藝相鄰過度自然。
其次，成品保護也是很重要的。在施工前要將門窗及不施工部位遮擋保護。嚴禁從下往上的的施工順序，以免造成顏色污染。拆腳手架或其它施工專業人員，嚴禁碰損牆面，嚴禁蹬踩。搬動，挪動物料輕拿輕放，對於基底為保溫材料的要注意不可磕碰摔打，不能碰撞。每道工序完工後及時報驗並派專人保護，直到下道工序開始施工。
另外注意天氣原因，在天氣溫差較大時，致使內外層乾燥速度不同，形成表乾里不乾時，改用小嘴噴槍，薄噴多層，儘量控制每層的乾燥速度，噴塗距離以略遠為好。嚴禁雨天施工。
噴塗工藝
真石漆噴塗工藝主要有以下幾個方面：
因其是圓柱形，所以採用"M"線形噴塗，距離略遠約40cm，噴槍要垂直柱面噴塗，自上而下，噴好一面再轉向另一面，轉向角度約60度為宜。
（2）方形柱噴塗
方形柱稜角分明，很容易因噴塗不勻而使稜角模糊，為了噴塗方便，以約50cm的距離噴塗稜角，遠距離噴塗，霧花散得開，面積大而均勻，如果距離太近，稍不注意就會噴厚，噴不均勻，使稜角線條顯現不出來，失去了原有建築的整體外觀美感。
（3）垂直面噴塗
採用劃圈法，距離30cm-40cm，以半徑約15cm橫向劃圈噴塗，並不時上下抖動噴槍，這樣噴速度快而均勻，且易控制，如果採用一排一排的主式重疊噴塗，速度慢，上下交接處難控制均勻，將影響外觀，造成塗料缺陷。
（4）磚形石漆
1.先按要求設計好磚形尺寸，然後在已塗好底油的牆面用木框架做好磚形模型，噴上，在真石漆還沒有表面乾透前取下木框即可。
2.按要求設計好磚形尺寸，然後在已刷好底漆的牆面上貼上膠條或線做好磚形模型，噴塗後隨即去除膠帶。切記膠帶去除時必須要小心，不得影響塗膜切角。去除小技巧：儘量往上拉，不要往前拉。
（5）圓柱形小葫蘆噴塗
現代建築採用圓柱形小葫蘆做欄桿裝飾、大都要求噴上真石漆、因其小巧玲瓏、極具裝飾性、對它們的噴塗工藝也更為細緻。做欄桿裝飾的葫蘆柱，距離太近，有些地方根本無法正面噴塗，所以按一般常規噴法是無法達到理想效果的。噴塗選用小噴嘴、距離約40cm、快速散噴真石漆、自上而下一面一面來噴、不能正面噴塗的，用抖動噴槍的方法，令其周圍儘量噴上真石漆，然後用毛刷刷平真石漆，沒有噴到的地方也可以用毛刷略微抹上一層；再用噴槍散噴一遍，不能太薄，也不能太厚，蓋住刷痕即可，薄了不能起到很好的保護效果，厚了則遮蓋住了原有的線條美感，也可能出現裂縫等不良表面現象。
不足之處
真石漆工藝不足之處主要表現在三方面：
平面出現裂縫
主要原因可能是因為天氣溫差大，突然變冷，致使內外層乾燥速度不同，表乾里不乾而形成裂縫，現場解決方法是改用小嘴噴槍，薄噴多層，儘量控制每層的乾燥速度，噴塗距離以略遠為好。
陰陽角裂縫
真石漆噴塗過程中，有時會在陰陽角處出現裂縫，因陰陽角是兩個面交接，如果噴上真石漆，在乾燥過程中會有兩個不同方向的張力同時作用於陰陽角處的塗膜，易裂縫。現場解決辦法：發現裂縫的陰陽角，用噴槍再一次薄薄的復噴，隔半小時再噴一遍，直至蓋住裂縫；對於新噴塗的陰陽角，則在噴塗時特別注意不能一次噴厚，採取薄噴多層法，即表面乾燥後重噴，噴槍距離要遠，運動速度要快，且不能垂直陰陽角噴，只能採取散射，即噴塗兩個面，讓霧花的邊緣掃入陰陽角。
成膜過程
在噴塗時，復蓋不夠均勻或者太厚，在塗層表面成膜後出現裂縫，甚至若干個星期後出現裂縫，這種情況就要具體分析，除了施工時注意噴塗方法外，必要時應改變配方，重新試製。
市場分析
真石漆雖然存在大量的優點，但是由於它的缺點和不足也很明顯，未來市場上，真石漆的份額會越來越少，直到有一天完全被砂壁漆所代替。因為砂壁漆擁有真石漆所以的優點，並且嚴格來講砂壁漆的價格並不比真石漆高。雖然暫時，單位體積的砂壁漆價格明顯要比真石漆的價格高，那是因為砂壁漆的技術含量要高。但是這並不是說，它就完全不如真石漆用起來實惠。同樣的施工面積，使用砂壁漆會比使用真石漆少用很多，並且出來的效果不會比真石漆差，這就是說，如果使用砂壁漆來進行外牆裝修，使用量會少很多，雖然它的價格貴了點，但實際上並不會比真石漆貴多少。
雖然砂壁漆有這么多優點，並且價格也算不上貴，為什麼很多施工單位還是喜歡使用真石漆呢？那是因為他們不了解外牆塗料知識，不知道砂壁漆的特點，只看到了它的價格比真石漆貴。在中國沿海城市已經南方大城市，砂壁漆已經是主流的外牆塗料產品，使用量比真石漆大很多，但是中國內地以及北方很多城市，人們還是喜歡使用真石漆，這是因為長期的習慣以及對砂壁漆的不了解。
未來塗料行業，真石漆終將被砂壁漆所取代，成為我們千家萬戶進行外牆裝修的首選塗料。當然現價段，人們還是傾向使用真石漆，但是未來市場的發展趨勢是砂壁漆終將取代真石漆。
