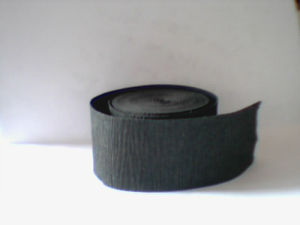

半導電紙

半導電紙是電纜紙漿中摻入膠體炭粒(直徑約為 25～200微米)抄成的紙。半導電紙的體電阻率約為103～106歐米，厚度一般為0.12毫米，廣泛代替金屬化紙用作油浸紙絕緣電纜的禁止層。所謂雙色半導電紙是一面為絕緣紙，另一面為半導電紙，用作電纜禁止層時，絕緣紙的一面向絕緣層。

簡介

半導電紙

電纜紙漿中摻入膠體炭粒(直徑約為 25～200微米)抄成的紙。半導電紙的體電阻率約為103～106歐米，厚度一般為0.12毫米，廣泛代替金屬化紙用作油浸紙絕緣電纜的禁止層。半導電紙有分散放電強度和吸收油中離子和分析出來的氣體的作用，因而可使電纜絕緣的工頻擊穿場強提高30～40％，同時改善tgδ的溫度曲線,提高電纜絕緣性能。半導電紙作為電纜禁止，在高電場強度下，它可能提高絕緣的tgδ值,因此，對於超高壓電纜採用雙色半導電紙作為禁止層最外一層。所謂雙色半導電紙是一面為絕緣紙，另一面為半導電紙，用作電纜禁止層時，絕緣紙的一面向絕緣層。電纜禁止層採用雙色半導電紙後,可改善電纜絕緣tgδ與電場強度的關係,使tgδ值幾乎與電場強度無關。

作用

半導電紙

因為絕緣層和內護層的材料不同，油浸紙中的油在溫度發生變化時，其膨脹係數是鉛的7—8倍，所以就會在絕緣和鉛包之間形成永久空氣隙，空氣隙的絕緣性能差，在高電場中會產生游離，從而使絕緣層逐步損壞。有了半導電紙層後，使空氣隙位於半導電紙與鉛包之間。由於半導電紙是導電的，因此半導電紙與鉛包間是同電位，這樣空氣隙不再承受電壓，防止了氣體游離保護了絕緣層，從而使電纜的使用壽命延長。同時由於半導電紙含有膠體碳粒，還可以將絕緣層內的雜質、氣體、電離產生的氣體和易發生氧化的雜質吸附，同樣可以改善絕緣層的絕緣特性。
